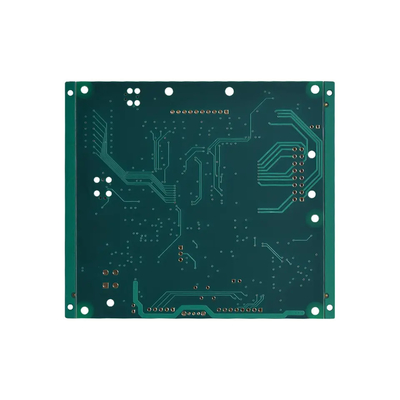

برد مدار چاپی 4 لایه سبز HDI PCB 3oz 2.0mm چاپ شده
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام PCB | PCB اتصال با چگالی بالا | ماتریال | FR-4، S1000-2M |
|---|---|---|---|
| لایه تخته | 4 لیتر | ضخامت تخته | 2.0 میلی متر |
| وزن مس تمام شده بیرونی | 3 اونس | ماسک جوشکاری | ماسک لحیم کاری سبز |
| کوچکترین اندازه سوراخ | 0.1 میلی متر | درخواست ویژه | سوراخ توت کور |
| کاربرد | محصولات خودرو | ||
| برجسته | برد مدار PCB HDI سبز,برد مدار PCB HDI 3 اونس,برد مدار مدار چاپی HDI PCB 2.0 میلی متری |
||
توضیحات محصول
برد مدار چاپی 4 لایه HDI سبز برد مدار چاپی 3 oz 2.0mmرا
بردهای مدار چاپی متصل با چگالی بالا
PCB HDI مخفف بردهای مدار چاپی با تراکم بالا هستند که با خطوط ظریف تر، فضاهای نزدیک تر و سیم کشی متراکم تر مشخص می شوند.
برای بردهای HDI که دارای تراکم مدار بالاتری نسبت به بردهای مدار سنتی هستند، طرح‌های آن می‌تواند شامل سوراخ‌های کوچکتر و پدهای جذب و همچنین چگالی پد اتصال بالاتر باشد.آنها به طور گسترده ای برای کاهش وزن و ابعاد کلی محصولات و همچنین برای افزایش عملکرد الکتریکی دستگاه استفاده می شوند.
محصولات HSX 1 تا 32 لیتر FR-4 PCB، IMS PCB، بردهای HDI، بردهای PTFE فرکانس بالا و بردهای انعطاف‌پذیر سخت و غیره را پوشش می‌دهند. خدمات تولید چرخش سریع انعطاف‌پذیر (12 ساعت تا 72 ساعت)، و همچنین حجم کم به حجم زیاد را ارائه می‌دهد. ساخت PCB.
محصولات به طور گسترده در زمینه های با تکنولوژی بالا مانند ارتباطات، منابع تغذیه، شبکه های کامپیوتری، محصولات دیجیتال، کنترل صنعتی، علم و آموزش، تجهیزات پزشکی و هوافضا استفاده می شوند.HSX دارای تیم با تحصیلات بالا و با تجربه و تجهیزات تولید پیشرفته است.
اندازه پانل قابلیت کارخانه HSX حداکثر 740x500 میلی متر است، اما زمانی که اندازه پانل بزرگتر از 600 میلی متر باشد، ابتدا باید بررسی شود.و حداقل اندازه پانل که می توانیم به آن برسیم 5*5 میلی متر است.
ضخامت برد مدار چاپی که می توانیم به آن برسیم از 0.2 میلی متر تا 4.0 میلی متر است، زمانی که ضخامت برد کمتر از 0.2 میلی متر یا بیشتر از 4 میلی متر باشد، در ابتدا باید برد مورد ارزیابی قرار گیرد.(PS. هنگامی که ضخامت تخته برابر یا کمتر از 0.6 میلی متر باشد، برای سطح HASL استفاده نمی شود)
ضخامت مس پایه لایه داخلی و خارجی کوچکترین 0.3/0.5oz و حداکثر 3 اونس است.
0.15 میلی متر قابلیت اندازه سوراخ حداقل کارخانه است، زمانی که اندازه سوراخ کوچکتر از 0.15 میلی متر باشد، ابتدا باید تخته را بررسی کنید.
رنگ های لحیم کاری مقاوم شامل سبز، سبز مات، آبی، آبی مات، مشکی، مشکی مات، زرد، قرمز، سفید و همانطور که مشتری مشخص می کند.
رنگ های ساق شامل سفید، مشکی و به دلخواه مشتری می باشد.
| لایه PCB | 4 لایه | مواد PCB | FR-4، S1000-2M |
| ضخامت مس |
3 اونس مس تمام شده |
ضخامت PCB | 2.0 میلی متر |
| حداقلاندازه سوراخ | 0.1 میلی متر | مسیر/شکاف Min.PCB: | 3 میلیون |
| ماسک لحیم کاری PCB | سبز | صفحه ابریشمی PCB | سفید |
| سطح PCB تمام شده است | Immersion Gold 2u | طرح کلی PCB | V-CUT/مسیریابی |
| نیاز ویژه: | دقیقهاندازه سوراخ 0.15 میلی متر | ||
| کاربرد | محصولات خودرو | ||
سوالات متداول:
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: بله، ما کارخانه هستیم، ما نمونه اولیه تولید PCB و خطوط تولید PCB با حجم زیاد داریم.
Q2: چه نوع فرمت فایل PCB را می توانید برای تولید بپذیرید؟
A: Gerber، PROTEL 99SE، PROTEL DXP، POWER PCB، CAM350، ODB+(.TGZ)
Q3: آیا فایل های PCB من وقتی آنها را برای ساخت به شما ارسال می کنم ایمن هستند؟
پاسخ: ما به حق نسخه‌برداری مشتری احترام می‌گذاریم و هرگز PCB را برای شخص دیگری با فایل‌های شما تولید نمی‌کنیم، مگر اینکه اجازه کتبی از طرف شما دریافت کنیم، و این فایل‌ها را با اشخاص ثالث دیگر به اشتراک نمی‌گذاریم.و در صورت لزوم می توانیم NDA را با مشتری امضا کنیم.
Q4: اگر ما هیچ فایل PCB / فایل Gerber نداریم، فقط نمونه PCB را داریم، آیا می توانید آن را برای من تولید کنید؟
A: بله، ما می توانیم به شما کمک کنیم PCB را شبیه سازی کنید.فقط نمونه PCB را برای ما ارسال کنید، ما می توانیم طرح PCB را شبیه سازی کنیم و آن را کار کنیم.
Q5: زمان استاندارد شما برای PCB چقدر است؟
A: نمونه / نمونه اولیه (کمتر از 3 متر مربع):
1-2 لایه: 3 تا 5 روز کاری (سریعترین 24 ساعت برای خدمات چرخش سریع)
4-8 لایه: 7 تا 12 روز کاری (سریعترین 48 ساعت برای خدمات چرخش سریع)
تولید انبوه (کمتر از 200 متر مربع):
1-2 لایه: 7 تا 12 روز کاری
4-8 لایه: 10 تا 15 روز کاری
Q6: معمولا PCB را چگونه ارسال می کنید؟
پاسخ: معمولاً برای بسته‌های کوچک، ما تابلوها را با خدمات DHL، UPS، FedEx درب به درب ارسال می‌کنیم، می‌توانیم از حساب حمل‌ونقل شما برای جمع‌آوری استفاده کنیم یا از حساب خود برای ارسال در مدت تحویل DDU (هزینه واردات بدون پرداخت) استفاده کنیم.
برای کالاهای سنگین بیش از 300 کیلوگرم، ممکن است برای صرفه جویی در هزینه حمل، بردهای PCB شما را از طریق کشتی یا هوا ارسال کنیم.البته، اگر شما فورواردر خود را دارید، ممکن است برای رسیدگی به حمل و نقل شما با آنها تماس بگیریم.
Q7: حداقل مقدار سفارش شما چقدر است؟
A: بدون MOQ. مقدار فقط بر قیمت تأثیر می گذارد.لطفا برای RFQ با ما تماس بگیرید.
Q8: آیا می توانید خدمات مونتاژ PCB و منبع یابی قطعات را ارائه دهید؟
پاسخ: بله، ما همچنین می توانیم در صورت درخواست، منبع یابی قطعات و خدمات مونتاژ PCB و همچنین ساخت جعبه را ارائه دهیم.
Q9.چگونه نقل قول سریع دریافت کنیم؟
لطفا فایل Gerber و جزئیات برد (شامل لایه، ضخامت تخته، ضخامت مس، عملیات سطح، ماسک لحیم کاری و رنگ صفحه ابریشمی، درخواست ویژه در صورت وجود، مقدار تقاضا و غیره) را ارائه دهید.
نمونه:
| نوع PCB | PCB چند لایه 4 لیتری |
| سطح تمام شد | LF-HASL |
| مادهء اصلی | FR4، TG170 |
| ضخامت مس | پایه داخلی 1 اونس، مس تمام شده 1 اونس |
| ماسک لحیم کاری PCB | سبز برای هر دو طرف |
| صفحه ابریشمی PCB | سفید برای هر دو طرف |
| نیاز ویژه | سوراخ و لبه آبکاری رزین، ضخامت انگشت طلایی 30u |
