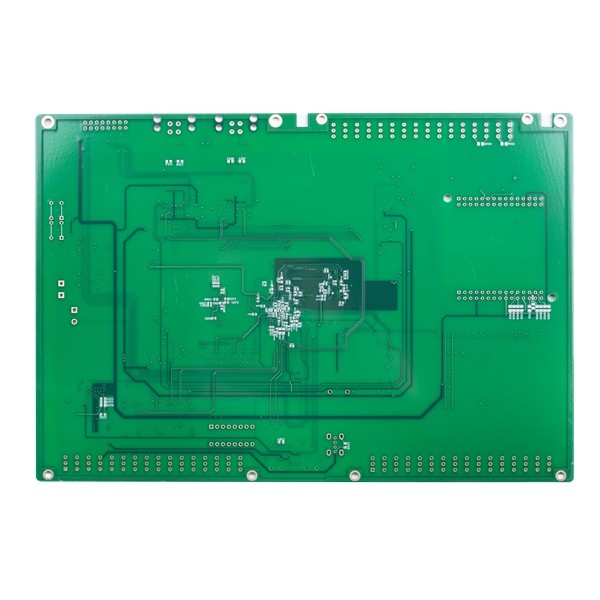

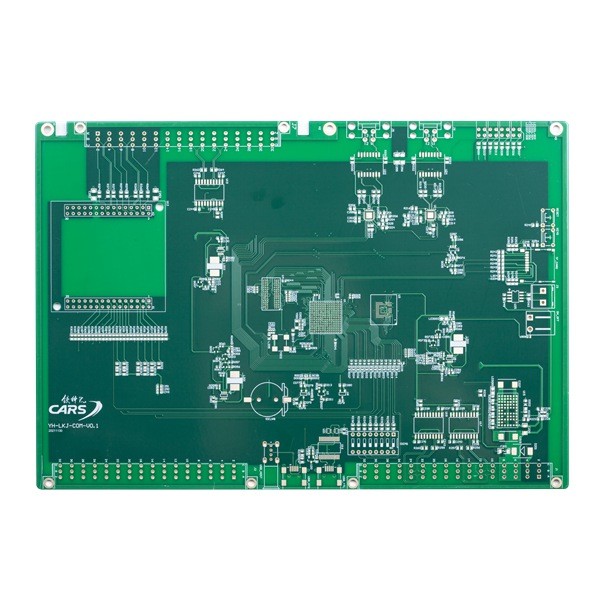

برد مدار چاپی BGA Hdi غوطه وری طلایی 1.6 میلی متری 6 لایه FR4
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام PCB | برد مدار چاپی 6L 2+N+2 HDI | ماتریال | FR4 TG170 S1000-2 |
|---|---|---|---|
| سطح تمام شد | طلای غوطه وری | ضخامت تخته | 1.6 میلی متر |
| ضخامت مس | 1/1/1/1/1/1OZ | مسیر/شکاف حداقل PCB | 3/4 میلیون |
| ماسک جوشکاری | سبز | کوچکترین سوراخ حفاری مکانیکی | 0.15 میلی متر |
| درخواست ویژه | کنترل امپدانس / 0.25 میلی متر BGA | محصولات ارتباطات کاربردی | HDI Buried Vias و Blind Vias، دو پله پشته بالا / کنترل امپدانس / رزین پر شده |
| برجسته | برد مدار چاپی BGA Hdi,برد مدار چاپی FR4 Hdi,PCB hdi 1.6mm |
||
توضیحات محصول
برد مدار چاپی BGA Hdi غوطه وری طلایی 1.6 میلی متری 6 لایه FR4
برد مدار چاپی HDI برد مدار چاپی HDI برد مدار چاپی HDI ساخت برد مدار چاپی طراحی HDI PCB
برد مدار چاپی 6L 2+N+2 HDI
HDI مخفف High-Density Interconnector می باشد.نوع خاصی از PCB است که قابلیت اتصالات با چگالی بالا را دارد.این بدان معناست که بردهای HDI دارای سیم یا خطوط رسانای بیشتری در واحد سطح هستند که بیشترین استفاده را از فضا دارند و یک PCB فشرده را ارائه می دهند.
PCB HDI دارای اتصالات محکم بسته بندی شده است، فضای زیادی را ذخیره می کند و تراکم قطعات بیشتری را ارائه می دهد و قابلیت فشرده سازی مدار را دارد.
بردهای HDI به دلیل عملکرد باریک، قابل اعتماد و اندازه کوچکشان برای وسایل الکترونیکی قابل حمل، سیار و قابل حمل جذاب هستند.فناوری HDI جزء حیاتی بسیاری از فناوری های پیشرفته است.کوچک سازی قطعات الکترونیکی از جمله PCB ها، سازندگان را قادر می سازد تا دستگاه های کوچکتر و مقرون به صرفه تری را بدون به خطر انداختن عملکرد یا قابلیت اطمینان تولید کنند.
آنها تا حد زیادی در لوازم الکترونیکی مصرفی، ارتباطات، خودرو و هوافضا، تجهیزات پزشکی و محصولات کنترل صنعت و سایر صنایع استفاده می شوند.
| تعداد لایه ها: | 6 لایه | لمینت برد مدار: | FR4 TG170 S1000-2 |
| ضخامت مس متفاوت: | 1/1/1/1/1/1OZ | ضخامت برد PCB: | 1.6 میلی متر |
| کوچکترین سوراخ حفاری مکانیکی: | 0.20 میلی متر | حداقلفاصله/فضای خط: | 3/4 میلیون |
| رنگ ماسک لحیم کاری: | سبز | رنگ افسانه ها: | سفید |
| سطح PCB تمام شده: | طلای غوطه وری | مشخصات هیئت مدیره: | آسیاب |
| کاربرد برد PCB: | محصولات دیجیتال | ||
| درخواست نیاز ویژه: | فضای خط کوچک و شکاف: 3/4mil/HDI vias مدفون و دریچه های کور، پشته دو مرحله ای /کنترل امپدانس/رزین پر شده و آبکاری شده/0.25mm BGA/TG بالا | ||
سوالات متداول:
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: بله، ما کارخانه هستیم، ما نمونه اولیه تولید PCB و خطوط تولید PCB با حجم زیاد داریم.
Q2: چه نوع فرمت فایل PCB را می توانید برای تولید بپذیرید؟
A: Gerber، PROTEL 99SE، PROTEL DXP، POWER PCB، CAM350، ODB+(.TGZ)
Q3: آیا فایل های PCB من وقتی آنها را برای ساخت به شما ارسال می کنم ایمن هستند؟
پاسخ: ما به حق چاپ مشتری احترام می گذاریم و هرگز PCB را برای شخص دیگری با فایل های شما تولید نمی کنیم، مگر اینکه از طرف شما اجازه کتبی دریافت کنیم، و این فایل ها را با هیچ شخص ثالث دیگری به اشتراک نمی گذاریم.و در صورت لزوم می توانیم NDA را با مشتری امضا کنیم.
Q4: اگر ما هیچ فایل PCB / فایل Gerber نداریم، فقط نمونه PCB را داریم، آیا می توانید آن را برای من تولید کنید؟
A: بله، ما می توانیم به شما کمک کنیم PCB را شبیه سازی کنید.فقط نمونه PCB را برای ما ارسال کنید، ما می توانیم طرح PCB را شبیه سازی کنیم و آن را کار کنیم.
Q5: زمان استاندارد شما برای PCB چقدر است؟
A: نمونه / نمونه اولیه (کمتر از 3 متر مربع):
1-2 لایه: 3 تا 5 روز کاری (سریعترین 24 ساعت برای خدمات چرخش سریع)
4-8 لایه: 7 تا 12 روز کاری (سریعترین 48 ساعت برای خدمات چرخش سریع)
تولید انبوه (کمتر از 200 متر مربع):
1-2 لایه: 7 تا 12 روز کاری
4-8 لایه: 10 تا 15 روز کاری
Q6: چه پرداختی را می پذیرید؟
A: حواله سیمی (T/T) یا اعتبار نامه (L/C) یا Paypal (فقط برای ارزش کوچک کمتر از 500 دلار آمریکا)
