برد کنترل امپدانس HDI PCB PCB تلفن همراه 1.2mm 4mil
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام PCB | بردهای 6L 1+N+1HDI | ماتریال | FR4 S1000-2 TG170 |
|---|---|---|---|
| سطح تمام شد | طلای غوطه وری | ضخامت تخته | 1.2 میلی متر |
| ضخامت مس | 1/1/1/1/1/1OZ | مسیر/شکاف حداقل PCB | 6/4 میلیون |
| ماسک جوشکاری | TAIO Green | کوچکترین سوراخ حفاری مکانیکی | 0.25 میلی متر |
| درخواست ویژه | HDI Buried Vias و Blind Vias، یک مرحله به بالا | محصولات ارتباطات کاربردی | محصولات ارتباطی |
| برجسته | برد PCB 1.2 میلی متری TG170 HDI,برد PCB 4 میلی متری TG170 HDI,PCB تلفن همراه 4 میلی متری 1.2 میلی متری |
||
توضیحات محصول

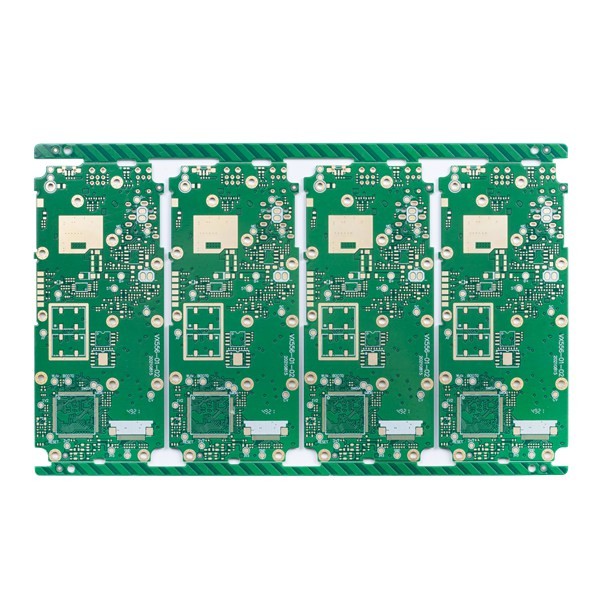

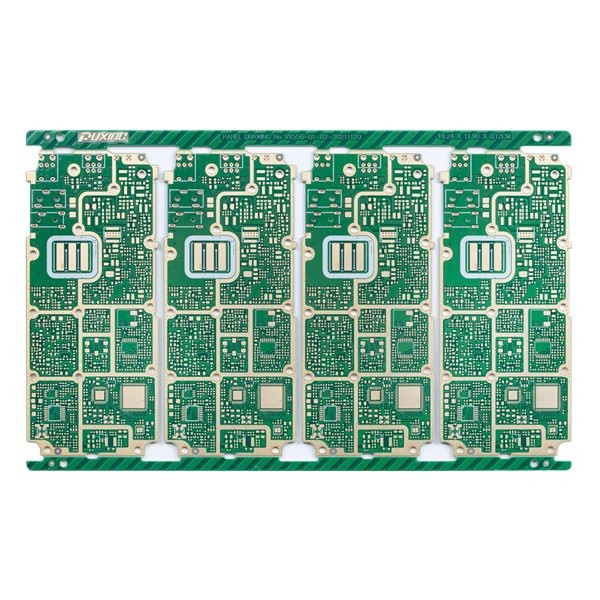

برد کنترل امپدانس HDI PCB PCB تلفن همراه 1.2mm 4mil
برد HDI PCB HDI Buried Vias و Blind Vias کنترل امپدانس برد HDI برد PCB تلفن همراه
بردهای 6L 1+N+1 HDI
PCB HDI مخفف بردهای مدار چاپی با تراکم بالا هستند که با خطوط ظریف تر، فضاهای نزدیک تر و سیم کشی متراکم تر مشخص می شوند.
PCBهای اتصال متقابل با چگالی بالا (HDI) با خطوط ظریف‌تر، فضاهای نزدیک‌تر و سیم‌کشی متراکم‌تر مشخص می‌شوند.آنها اتصال سریع تری دارند و در عین حال اندازه پروژه را کاهش می دهند.به طور معمول، این تخته ها همچنین دارای ویوهای کور و مدفون، میکروویاهای قطع شده با لیزر، لمینیت متوالی و از طریق پدهای داخلی هستند.یک برد HDI می تواند عملکرد بردهای قبلی استفاده شده را در خود جای دهد.
برای بردهای HDI دارای تراکم مدار بالاتری نسبت به بردهای مدار سنتی، طرح‌های آن می‌تواند شامل سوراخ‌های کوچک‌تر و پدهای جذب و همچنین چگالی پد اتصال بالاتر باشد.آنها به طور گسترده ای برای کاهش وزن و ابعاد کلی محصولات و همچنین برای افزایش عملکرد الکتریکی دستگاه استفاده می شوند.
بردهای HDI برای طیف گسترده‌ای از صنایع مانند دستگاه‌های دیجیتال، گوشی‌های هوشمند و تبلت‌ها، خودروها، هواپیماها و سایر محصولات وسایل نقلیه استفاده می‌شوند.
| تعداد لایه های برد مدار: | 6 لیتر | لمینت برد مدار: | FR4 S1000-2 TG170 |
| ضخامت لایه مس: | 1/1/1/1/1/1OZ | ضخامت تخته: | 1.2 میلی متر |
| کوچکترین اندازه سوراخ: | 0.25 میلی متر | کوچکترین مسیر/شکاف PCB: | 6/4 میلیون |
| رنگ ماسک لحیم کاری: | TAIO Green | رنگ صفحه ابریشمی: | سفید |
| سطح PCB تمام شده: | طلای غوطه وری | مشخصات هیئت مدیره: | مسیریابی/V-CUT |
| کاربرد برد PCB: | ارتباطات | ||
| درخواست نیاز ویژه: | HDI Buried Vias و Blind Vias، یک پله بالا رفتن / کنترل امپدانس / رزین پر شده و روکش شده | ||
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: بله، ما کارخانه هستیم، ما نمونه اولیه تولید PCB و خطوط تولید PCB با حجم زیاد داریم.
Q2: چه نوع فرمت فایل PCB را می توانید برای تولید بپذیرید؟
A: Gerber، PROTEL 99SE، PROTEL DXP، POWER PCB، CAM350، ODB+(.TGZ)
Q3: آیا فایل های PCB من وقتی آنها را برای ساخت به شما ارسال می کنم ایمن هستند؟
پاسخ: ما به حق چاپ مشتری احترام می گذاریم و هرگز PCB را برای شخص دیگری با فایل های شما تولید نمی کنیم مگر اینکه از طرف شما اجازه کتبی دریافت کنیم و این فایل ها را با هیچ شخص ثالث دیگری به اشتراک نخواهیم گذاشت.و در صورت لزوم می توانیم NDA را با مشتری امضا کنیم.
Q4: اگر ما هیچ فایل PCB / فایل Gerber نداریم، فقط نمونه PCB را داریم، آیا می توانید آن را برای من تولید کنید؟
A: بله، ما می توانیم به شما کمک کنیم PCB را شبیه سازی کنید.فقط نمونه PCB را برای ما ارسال کنید، ما می توانیم طرح PCB را شبیه سازی کنیم و آن را کار کنیم.
Q5: زمان استاندارد شما برای PCB چقدر است؟
A: نمونه / نمونه اولیه (کمتر از 3 متر مربع):
1-2 لایه: 3 تا 5 روز کاری (سریعترین 24 ساعت برای خدمات چرخش سریع)
4-8 لایه: 7 تا 12 روز کاری (سریعترین 48 ساعت برای خدمات چرخش سریع)
تولید انبوه (کمتر از 200 متر مربع):
1-2 لایه: 7 تا 12 روز کاری
4-8 لایه: 10 تا 15 روز کاری
Q6: چه پرداختی را قبول می کنید؟
A: حواله سیمی (T/T) یا اعتبار نامه (L/C) یا Paypal (فقط برای ارزش کوچک کمتر از 500 دلار آمریکا)
