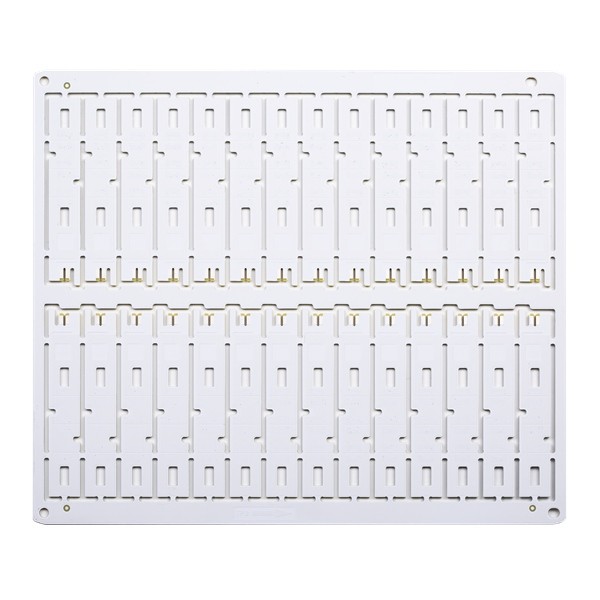

برد مدار چاپی سفید ISO9001 FR4 با سطح PCB HASL LF

برد مدار چاپی سفید ISO9001 FR4 با سطح PCB HASL LF

برد مدار چاپی برد مدار چاپی برد FR4 سفید ISO9001 با کیفیت خوب

برد مدار چاپی سفید FR4

محصولات HSX 1 تا 32 لیتر FR-4 PCB، IMS PCB، بردهای HDI، بردهای PTFE فرکانس بالا و بردهای انعطاف‌پذیر سخت و غیره را پوشش می‌دهند. خدمات تولید چرخش سریع انعطاف‌پذیر (سریعترین 12 ساعت تا 72 ساعت) و همچنین حجم کم به جرم را ارائه می‌دهد. تولید PCB حجمی. محصولات به طور گسترده در زمینه های با تکنولوژی بالا مانند ارتباطات، منابع تغذیه، شبکه های کامپیوتری، محصولات دیجیتال، کنترل صنعتی، علم و آموزش، تجهیزات پزشکی و هوافضا استفاده می شود.

حداکثر لایه ها: 32 لایه (اگر لایه ≥20 لایه باید قابلیت بررسی شود)

حداکثر اندازه پانل پایان: 740 * 500 میلی متر (اگر اندازه پانل بیش از 600 میلی متر باشد، باید قابلیت بررسی شود)

حداقل اندازه پانل پایان: 5 * 5 میلی متر (اگر اندازه پانل کمتر از 5 میلی متر باشد، باید قابلیت بررسی شود)

مواد PCB: PI + FR4، FR4، راجرز، پایه مس، پایه Al

ضخامت PCB: 0.2 ~ 4.0mm (اگر ضخامت تخته تمام شده ＜0.2mm یا ＞4mm نیاز به ارزیابی قابلیت دارد) (و اگر ضخامت تخته ≤ 0.6mm، برای درمان سطح HASL اعمال نمی شود)

ضخامت مس داخلی: حداقل 0.3/0.5 اونس، حداکثر 3 اونس، 4-6 اونس پیشرفت

ضخامت مس بیرونی مس: حداکثر 10 اونس (برای ارزیابی قابلیت نیاز است)

کمان و پیچش: 0.075٪

حداقلاندازه سوراخ: 0.15 میلی متر (~0.15 میلی متر نیاز به بررسی دارد)

حداقل سوراخ مته HDI: 0.08-0.10 میلی متر

حداقل مسیر PCB/شکاف: 3mil (0.075mm)

طرح کلی PCB: مسیریابی/V-CUT/Punching

ضخامت ماسک لحیم کاری: استاندارد 15-20um.پیشرفته: 35 میلی متر

حداقل عرض پل ماسک لحیم کاری: سبز 4 میل، رنگ دیگر 4.8 میل

سوراخ های پرکننده ماسک لحیم کاری: 0.1-0.5 میلی متر

رنگ ماسک لحیم کاری: سبز، سبز مات، آبی، آبی مات، سیاه، مشکی مات، زرد، قرمز، سفید و غیره

صفحه ابریشم PCB: سفید، سیاه و به عنوان درخواست شما

ضخامت ماسک قابل لایه برداری: 500-1000 میلی متر

فیلم اکسیداسیون OSP: 0.2-0.5um

سوالات متداول:

Q1: چه نوع فرمت های فایل PCB را می توانید برای تولید بپذیرید؟
A: Gerber، PROTEL 99SE، PROTEL DXP، POWER PCB، CAM350، ODB+(.TGZ)

Q2.به جز فایل چه اطلاعات دیگری باید ارائه شود؟

A: مشخصات زیر برای نقل قول مورد نیاز است:
1) مواد پایه
2) ضخامت تخته:
3) ضخامت مس
4) درمان سطحی:
5) رنگ ماسک لحیم کاری و صفحه ابریشمی
6) مقدار تقاضا

Q3.بدون فایل PCB/فایل GBR، فقط نمونه PCB را دارید، آیا می توانید آن را برای من تولید کنید؟

A: بله، ما می توانیم به شما کمک کنیم PCB را شبیه سازی کنید.اما لازم است نمونه PCB را برای ما ارسال کنید، ما می توانیم طرح PCB را شبیه سازی کنیم.

Q4.لیست BOM چیست؟

A: لیست BOM یک لایحه مواد است که اجزای مورد نیاز برای ساخت پروژه شما را فهرست می کند.لیست BOM شامل شماره قطعه، نام تجاری، نشانگر مرجع، مقدار و شرح قطعاتی است که باید مونتاژ شوند.

Q5.بردهای مدار شما در کجا تولید می شوند؟

A: به عنوان یک تولید کننده PCB حرفه ای مستقر در چین، تمام بردهای مدار در چین تولید می شوند.
