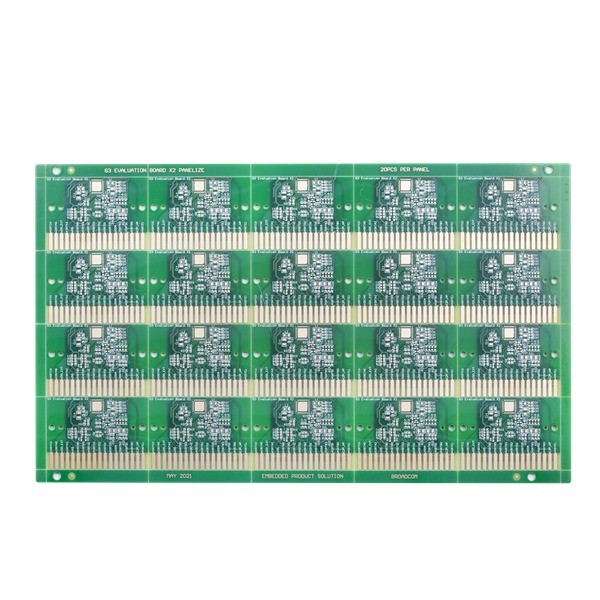

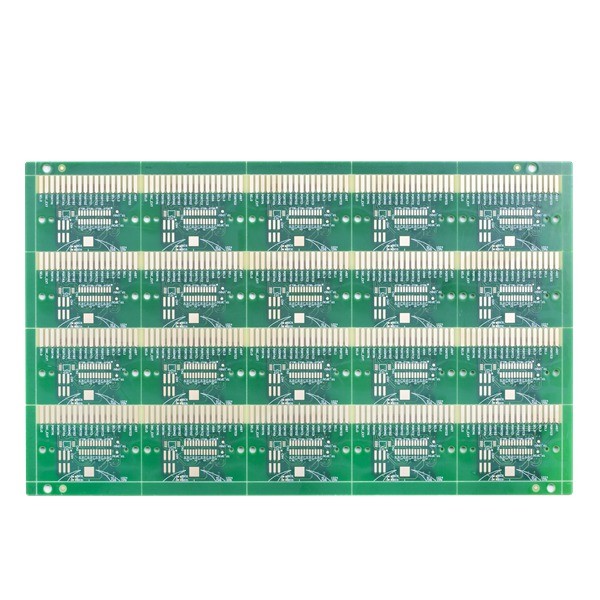

برد مدار چندلایه سوراخ دار رزین ENIG Surface 4L بدون هالوژن 1.6mm
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام محصول | 4L PCB پر شده با رزین بدون هالوژن | مواد | بدون هالوژن FR4 |
|---|---|---|---|
| درمان تمام شده | ENIG 2u | ضخامت تخته | 1.6 میلی متر |
| ضخامت مس تمام شده | 1/1/1/1OZ | برد مدار چاپی بدون هالوژن 6 لیتری | 0.2 میلی متر |
| مسیر/شکاف Min.PCB | 8/8 میلیون | رنگ ماسک لحیم کاری | سبز |
| رنگ صفحه ابریشم | سفید | درخواست ویژه | کنترل امپدانس/رزین پر و روکش شده است |
| برجسته | برد مدار چند لایه 4 لیتر,برد مدار چند لایه 1.6 میلی متر,برد چند لایه 1.6 میلی متر |
||
توضیحات محصول
برد مدار چندلایه سوراخ دار رزین ENIG Surface 4L بدون هالوژن 1.6mm
صفحه مدار چاپی چندلایه دارای سوراخ رزینی و روکش شده روی PCB PCB کنترل امپدانس سطحی ENIG
4 لیتر مدار چاپی بدون رزین هالوژن پر شده است
حداکثر لایه ها: 32 لایه (بیش از 20 لایه نیاز به بررسی دارد)
حداکثر اندازه پانل پایان: 740 * 500 میلی‌متر (بیش از 600 میلی‌متر نیاز به بررسی دارد)
حداقل اندازه پانل پایان: 5 * 5 میلی متر
حداقل سوراخ مته: 0.15mm (~0.15mm نیاز به بازبینی دارد)
حداقل سوراخ مته HDI: 0.08-0.10 میلی متر
نسبت تصویر: 15:1 (12:1 نیاز به بررسی دارد)
ضخامت تخته: 0.2 ~ 4.0 میلی متر (~0.2 میلی متر، تا 4 میلی متر نیاز به بررسی دارد)
ضخامت مس: لایه داخلی≤ 6 OZ (≥5 OZ برای 4L،≥4OZ برای 6L،≥3OZ برای 8L و بالاتر باید بررسی شود)
لایه بیرونی مس ≤ 10 OZ (≥5 OZ نیاز به بررسی دارد)
مس در سوراخ ها ≤ 5 OZ (≥1 OZ نیاز به بررسی دارد
حداقل فضا در لایه داخلی (یک طرفه): 4 تا 8 لیتر (شامل): نمونه: 4 میل؛حجم کم: 4.5 میلیون؛
8 ~ 12 لیتر (شامل): نمونه: 5 میلیون؛حجم کم: 5.5 میلی متر
12 تا 18 لیتر (شامل): نمونه: 6 میلیون؛حجم کم: 6.5 میلیون
|
||||||||||||||||||||||||||||
سوالات متداول:
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: بله، ما کارخانه هستیم، ما نمونه اولیه تولید PCB و خطوط تولید PCB با حجم زیاد داریم.
Q2: چه نوع فرمت فایل PCB را می توانید برای تولید بپذیرید؟
A: Gerber، PROTEL 99SE، PROTEL DXP، POWER PCB، CAM350، ODB+(.TGZ)
Q3: آیا فایل های PCB من وقتی آنها را برای ساخت به شما ارسال می کنم ایمن هستند؟
پاسخ: ما به حق چاپ مشتری احترام می گذاریم و هرگز PCB را برای شخص دیگری با فایل های شما تولید نمی کنیم، مگر اینکه از طرف شما اجازه کتبی دریافت کنیم، و این فایل ها را با هیچ شخص ثالث دیگری به اشتراک نمی گذاریم.و در صورت لزوم می توانیم NDA را با مشتری امضا کنیم.
Q4: اگر ما هیچ فایل PCB / فایل Gerber نداریم، فقط نمونه PCB را داریم، آیا می توانید آن را برای من تولید کنید؟
A: بله، ما می توانیم به شما کمک کنیم PCB را شبیه سازی کنید.فقط نمونه PCB را برای ما ارسال کنید، ما می توانیم طرح PCB را شبیه سازی کنیم و آن را کار کنیم.
Q5: زمان استاندارد شما برای PCB چقدر است؟
A: نمونه / نمونه اولیه (کمتر از 3 متر مربع):
1-2 لایه: 3 تا 5 روز کاری (سریعترین 24 ساعت برای خدمات چرخش سریع)
4-8 لایه: 7 تا 12 روز کاری (سریعترین 48 ساعت برای خدمات چرخش سریع)
تولید انبوه (کمتر از 200 متر مربع):
1-2 لایه: 7 تا 12 روز کاری
4-8 لایه: 10 تا 15 روز کاری
Q6: چه پرداختی را می پذیرید؟
A: حواله سیمی (T/T) یا اعتبار نامه (L/C) یا Paypal (فقط برای ارزش کوچک کمتر از 500 دلار آمریکا)
