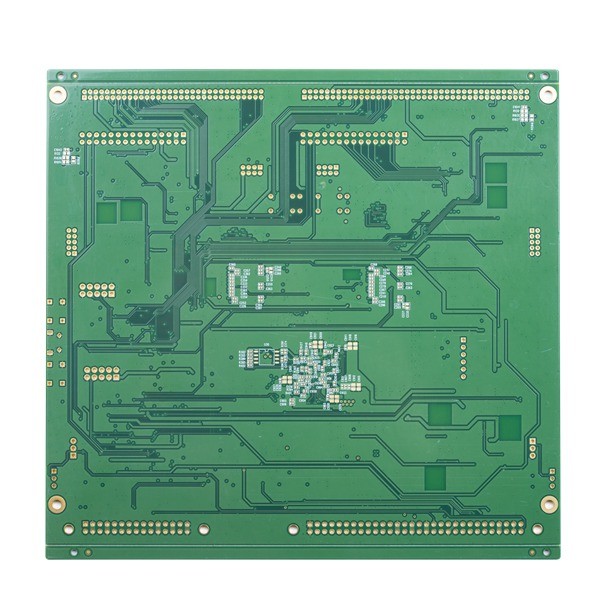

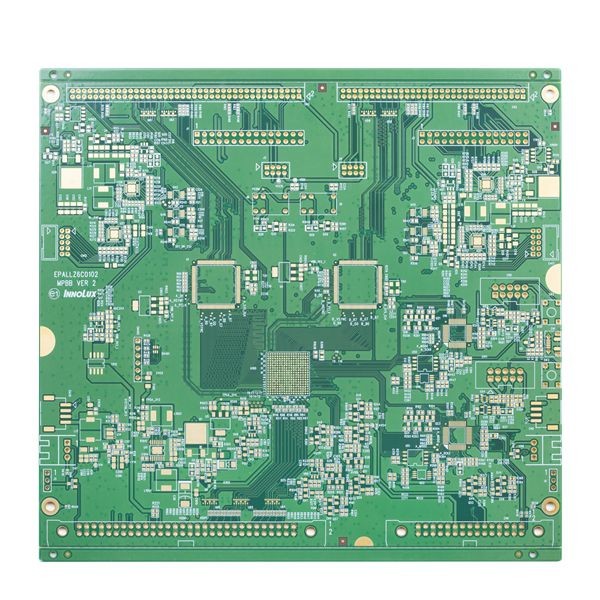

برد مدار چاپی چند لایه کوچک BGA 6 لایه طلایی غوطه وری 3 میل
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام محصول | برد مدار چاپی بدون هالوژن 6 لیتری | مواد | بدون هالوژن FR4 |
|---|---|---|---|
| لایه PCB | 6 لیتر | ضخامت تخته | 1.6 میلی متر |
| ضخامت مس تمام شده | 1/1/1/1/1/1OZ | برد مدار چاپی بدون هالوژن 6 لیتری | 0.15 میلی متر |
| مسیر/شکاف Min.PCB | 3/3 میلیون | رنگ ماسک لحیم کاری | سبز |
| رنگ صفحه ابریشم | سفید | درخواست ویژه | مواد بدون هالوژن/0.25mm BGA |
| برجسته | برد مدار چاپی چند لایه 6 لیتری,برد مدار چاپی چند لایه 3 میلی لیتری,برد چند لایه 3 میلی لیتری |
||
توضیحات محصول
برد مدار چاپی چند لایه کوچک BGA 6 لایه طلایی غوطه وری 3 میل
برد مدار چاپی چندلایه مواد بدون هالوژن
برد مدار چاپی بدون هالوژن 6 لیتری
حداکثر لایه ها: 32 لایه (بیش از 20 لایه نیاز به بررسی دارد)
حداکثر اندازه پانل پایان: 740 * 500 میلی‌متر (بیش از 600 میلی‌متر نیاز به بررسی دارد)
حداقل اندازه پانل پایان: 5 * 5 میلی متر
حداقل سوراخ مته: 0.15mm (~0.15mm نیاز به بازبینی دارد)
حداقل سوراخ مته HDI: 0.08-0.10 میلی متر
نسبت تصویر: 15:1 (12:1 نیاز به بررسی دارد)
ضخامت تخته: 0.2 ~ 4.0 میلی متر (~0.2 میلی متر، تا 4 میلی متر نیاز به بررسی دارد)
ضخامت مس: لایه داخلی≤ 6 OZ (≥5 OZ برای 4L،≥4OZ برای 6L،≥3OZ برای 8L و بالاتر باید بررسی شود)
لایه بیرونی مس ≤ 10 OZ (≥5 OZ نیاز به بررسی دارد)
مس در سوراخ ها ≤ 5 OZ (≥1 OZ نیاز به بررسی دارد
حداقل فضا در لایه داخلی (یک طرفه): 4 تا 8 لیتر (شامل): نمونه: 4 میل؛حجم کم: 4.5 میلیون؛
8 ~ 12 لیتر (شامل): نمونه: 5 میلیون؛حجم کم: 5.5 میلی متر
12 تا 18 لیتر (شامل): نمونه: 6 میلیون؛حجم کم: 6.5 میلیون
| لایه PCB | 6 لیتر | مواد PCB | FR4 |
| ضخامت مس | 1/1/1/1/1/1OZ | ضخامت PCB | 1.6 میلی متر |
| حداقلاندازه سوراخ | 0.15 میلی متر | مسیر/شکاف حداقل PCB: | 3/3 میلیون |
| ماسک لحیم کاری PCB | سبز | صفحه ابریشمی PCB | سفید |
| سطح PCB تمام شده است | طلای غوطه وری | طرح کلی PCB | مسیریابی/V-CUT |
| کاربرد | تجهیزات پزشکی | ||
| نیاز ویژه: | فضای خط کوچک و شکاف: 3/3 میل در دقیقه.از طریق سوراخ اندازه 0.15 میلی متر / بدون هالوژن / کنترل امپدانس / 0.25 میلی متر BGA | ||
سوالات متداول:
1. چه خدماتی می توانید ارائه دهید؟
برد مدار چاپی، مونتاژ مدار چاپی، سفارش نمونه اولیه سریع
2. زمان هدایت شما چقدر سریع است؟
برد HDI سریع ترین برد 3 WD، 2L و 4L برد Rigid سریع ترین 24 ساعت
3. چگونه می توان نقل قول سریع دریافت کرد؟
لطفا فایل Gerber و جزئیات برد (از جمله لایه، ضخامت تخته، ضخامت مس، عملیات سطح، ماسک لحیم کاری و رنگ صفحه ابریشمی، درخواست ویژه در صورت وجود، مقدار تقاضا و غیره) را ارائه دهید.
لیست نمونه:
| لایه PCB | 4 لیتر |
| سطح PCB | ENIG |
| مواد PCB | FR4، TG135 |
| ضخامت مس تمام شده | 2/2/2/2 اونس |
| رنگ ماسک لحیم کاری | دو طرف، قرمز |
| ابریشم | دو طرفه، مشکی |
| تعداد | 1000 عدد، 2 هفته |
4. چه شرایط پرداخت را می پذیرید؟
A: حواله سیمی (T/T) یا اعتبار نامه (L/C) یا Paypal (فقط برای ارزش کوچک کمتر از 500 دلار آمریکا)
