برد مدار چاپی چند لایه OEM ODM ROHS UL ISO9001 تایید شده است

برد مدار چاپی چند لایه OEM ODM ROHS UL ISO9001 تایید شده است

برد مدار چاپی چندلایه OEM/ODM ROHS UL Electronics

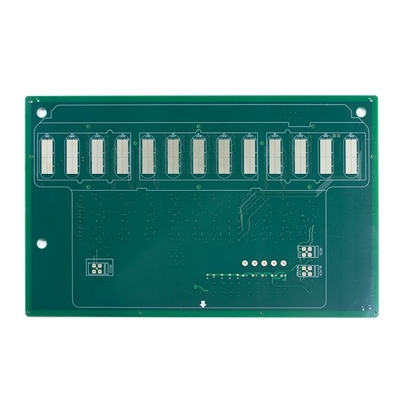

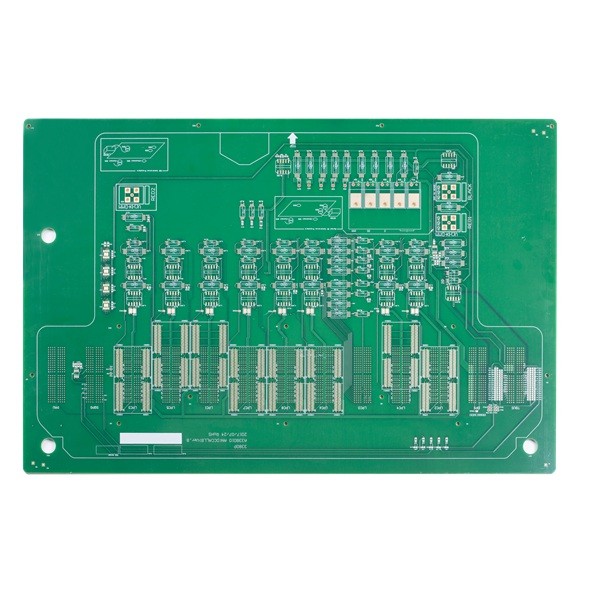

برد مدار چاپی چند لایه

Huashengxin Circuit Limited یک تولید کننده حرفه ای برای بردهای مدار چاپی است و خدمات تولید چرخش سریع انعطاف پذیر (12 ساعت تا 72 ساعت) و همچنین تولید PCB از حجم کم تا حجم زیاد را ارائه می دهد.این محصولات شامل برد مدار چاپی 1 تا 32 لیتری FR-4، برد مدار چاپی IMS، بردهای HDI، بردهای PTFE فرکانس بالا و بردهای انعطاف پذیر سخت و غیره است.

محصولات HSX به طور گسترده در بسیاری از زمینه های با تکنولوژی بالا مانند ارتباطات، منابع تغذیه، شبکه های کامپیوتری، محصولات دیجیتال، کنترل صنعتی، علم و آموزش، تجهیزات پزشکی و هوافضا و غیره استفاده می شود.

حداکثر لایه ها: 32 لایه (اگر بیش از 20 لایه باشد، باید قابلیت بررسی شود)

حداکثر اندازه پانل پایان: 740 * 500 میلی‌متر (اگر بزرگ‌تر از 600 میلی‌متر باشد، نیاز به بررسی دارد)

حداقل اندازه پانل پایان: 5 * 5 میلی متر

مواد اولیه: PI + FR4، FR4، راجرز، هوش مصنوعی و غیره

ضخامت برد نهایی برد مدار چاپی: 0.2 تا 4.0 میلی متر (اگر کمتر از 0.2 میلی متر یا بیشتر از 4 میلی متر نیاز به بررسی دارد) (اگر ضخامت برد ≤ 0.6 میلی متر باشد، نمی توان برای سطح HASL اعمال کرد)

ضخامت مسی تخته مدار چاپی از مس پایه داخلی و خارجی: حداقل 0.3/0.5 اونس، حداکثر 3 اونس، پیشرفت 4-6 اونس

مس بیرونی تمام شده: 6 اونس

کمان و پیچش: 0.075٪

حداقلاندازه سوراخ: 0.15 میلی متر (~0.15 میلی متر نیاز به بررسی قابلیت دارد)

حداقل سوراخ مته HDI: 0.08-0.10 میلی متر

مسیر/شکاف برد مدار چاپی: 3mil (0.075mm)

مشخصات برد مدار چاپی: مسیریابی، پانچ، V-CUT

ضخامت ماسک لحیم کاری برد مدار چاپی: استاندارد 15-20um.پیشرفته: 35 میلی متر

حداقل عرض پل ماسک لحیم کاری: سبز 4 میل، رنگ دیگر 4.8 میل

سوراخ های ماسک لحیم کاری: 0.1-0.5 میلی متر

رنگ ماسک لحیم کاری: سبز، سبز مات، آبی، آبی مات، سیاه، مشکی مات، زرد، قرمز، سفید و غیره

صفحه ابریشم PCB: سفید، سیاه و غیره

ضخامت ماسک لایه بردار: 500-1000 میلی متر

سوالات متداول:

Q1: چه نوع فرمت فایل PCB را می توانید برای تولید بپذیرید؟
A: Gerber، PROTEL 99SE، PROTEL DXP، POWER PCB، CAM350، ODB+(.TGZ)

Q2.به جز فایل چه اطلاعات دیگری باید ارائه شود؟

A: مشخصات زیر برای نقل قول مورد نیاز است:
1) مواد پایه
2) ضخامت تخته:
3) ضخامت مس
4) درمان سطحی:
5) رنگ ماسک لحیم کاری و صفحه ابریشمی
6) کمیت

Q3.بدون فایل PCB/فایل GBR، فقط نمونه PCB را دارید، آیا می توانید آن را برای من تولید کنید؟

A: بله، ما می توانیم به شما کمک کنیم PCB را شبیه سازی کنید.فقط نمونه PCB را برای ما ارسال کنید، ما می توانیم طرح PCB را شبیه سازی کنیم و آن را کار کنیم.

Q4.BOM چیست؟

A: BOM یک لایحه مواد است که اجزای مورد نیاز برای ساخت پروژه شما را فهرست می کند.BOM شامل شماره قطعه، نام تجاری، نشانگر مرجع، مقدار و شرح قطعاتی است که باید مونتاژ شوند.

Q5.بردهای مدار شما در کجا تولید می شوند؟

A: به عنوان یک تولید کننده PCB حرفه ای مستقر در چین، تمام بردهای مدار در چین تولید می شوند.
