برد مدار چاپی 2 اونس 2.4 میلی متری 6 لایه PCB نمونه اولیه HDI چرخش سریع مدار چاپی

برد مدار چاپی 2 اونس 2.4 میلی متری 6 لایه PCB نمونه اولیه HDI چرخش سریع مدار چاپی

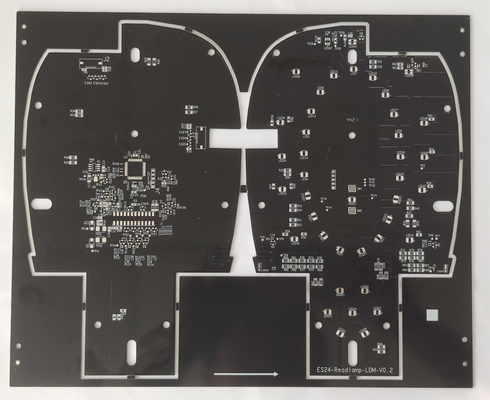

ماسک لحیم سیاه PCB 2 اونس 2.4 میلی متری نمونه اولیه HDI چرخش سریع PCB

مدار HSX ماهانه بیش از 5000 محصول PCB را پوشش می دهد، از تک لایه تا PCB 32 لیتری FR-4، از بردهای IMS PCB، HDI، تا بردهای PTFE فرکانس بالا و بردهای انعطاف پذیر Rigid-flex.ما خدمات تولید چرخش سریع انعطاف پذیر (12 ساعت تا 72 ساعت)، و همچنین تولید PCB با حجم کم تا حجم بزرگ را ارائه می دهیم.

محصولات به طور گسترده در زمینه های با تکنولوژی بالا مانند ارتباطات، منابع تغذیه، شبکه های کامپیوتری، محصولات دیجیتال، کنترل صنعتی، علم و آموزش، تجهیزات پزشکی و هوافضا استفاده می شوند.

حداکثر لایه ها: 32 لایه (بیش از 20 لایه نیاز به بررسی دارد)

حداکثر اندازه پانل پایان: 740 * 500 میلی‌متر (بیش از 600 میلی‌متر نیاز به بررسی دارد)

حداقل اندازه پانل پایان: 5 * 5 میلی متر

مواد PCB: PI + FR4، FR4، راجرز ...

ضخامت PCB: 0.2 ~ 4.0 mm (~0.2 mm، ~ 4 mm نیاز به بررسی دارد) (ضخامت تخته ≤ 0.6 میلی متر، برای سطح HASL اعمال نشود)

ضخامت مس پایه داخلی و خارجی مس: حداقل 0.3/0.5 اونس، حداکثر 3 اونس، پیشرفت 4-6 اونس

کمان و پیچش: 0.075٪

حداقلاندازه سوراخ: 0.15 میلی متر (~0.15 میلی متر نیاز به بررسی دارد)

حداقل سوراخ مته HDI: 0.08-0.10 میلی متر

مسیر/شکاف PCB: 3mil (0.075mm)

طرح کلی PCB: مسیریابی/V-CUT/Punching

ضخامت ماسک لحیم کاری: استاندارد 15-20um.پیشرفته: 35 میلی متر

حداقل عرض پل ماسک لحیم کاری: سبز 4 میل، رنگ دیگر 4.8 میل

سوراخ های پرکننده ماسک لحیم کاری: 0.1-0.5 میلی متر

رنگ ماسک لحیم کاری: سبز، سبز مات، آبی، آبی مات، سیاه، مشکی مات، زرد، قرمز، سفید و غیره

صفحه ابریشم PCB: سفید، سیاه و به عنوان درخواست شما

ضخامت ماسک قابل لایه برداری: 500-1000 میلی متر

فیلم اکسیداسیون OSP: 0.2-0.5um
