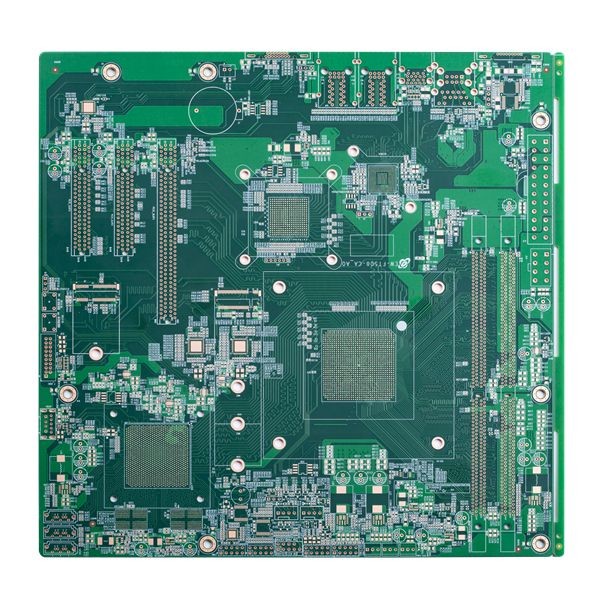

برد مدار چند لایه مس سنگین FR4 TG130 طلایی غوطه وری

برد مدار چاپی چندلایه 4 لیتری مس سنگین امپدانس کنترل غوطه وری مس سوراخ 30 میلی متری طلایی

برد مدار چاپی 4 لیتری با سوراخ 30 میلی متری مس

مدار شنژن Huashengxin در سال 2010 تاسیس شد. این یک تولید کننده حرفه ای PCB است.محصولات آن از تک لایه تا 32 لایه FR4 PCB، IMS PCB، HDI برد، PCB پایه مسی، بردهای PTFE فرکانس بالا و بردهای Rigid-flex و غیره را پوشش می دهد و به طور گسترده در صنعت ارتباطات، دستگاه های منبع تغذیه، شبکه های کامپیوتری استفاده می شود. به صنعت هوافضاHSX خدمات تولید چرخش سریع انعطاف پذیر (سریعترین 12 ساعت تا 72 ساعت) و همچنین تولیدات PCB از حجم کم تا حجم زیاد را ارائه می دهد.

لایه: 1-32 لایه (برای ارزیابی لایه تخته نیاز دارد>/=20L).

حداکثر اندازه پانل پایان 740 * 500 میلی متر است، اما اگر سمت پانل > 600 میلی متر باشد، باید آن را ارزیابی کنید.

حداقل اندازه پانل 5 * 5 میلی متر است.

مواد اولیه: FR4، راجرز، بدون هالوژن، مواد TG بالا، پایه مس، پایه Al و غیره

ضخامت PCB: 0.2 ~ 4.0mm (اگر ضخامت کمتر از 0.2 میلی متر یا بیشتر از 4 میلی متر باشد ابتدا باید آن را ارزیابی کرد)

ضخامت مس PCB: لایه داخلی≤ 6 OZ (اما ضخامت مس ≥5 OZ برای 4L،≥4OZ برای 6L،≥3OZ برای 8L و بالاتر باید ارزیابی شود)
لایه خارجی مس: ≤ 10 OZ (≥5 OZ باید ارزیابی شود)

تحمل کمان و پیچش: 0.075%.

حداقل اندازه سوراخ: 1) اگر ضخامت تخته ≤2.0 میلی متر باشد، اندازه سوراخ حداقل 0.20 میلی متر است.اگر ضخامت تخته بیش از 2.0 میلی متر باشد، اندازه سوراخ حداقل: نسبت ابعاد ≤10 (برای مته)

2) اگر ضخامت تخته ≤0.8 میلی متر باشد، اندازه سوراخ حداقل 0.10 میلی متر است.اگر ضخامت تخته ≤1.2 میلی متر باشد، اندازه سوراخ حداقل 0.15 میلی متر است

رنگ ماسک لحیم کاری: سبز، سبز مات، آبی، آبی مات، مشکی، مشکی مات، زرد، قرمز، سفید و همانطور که مشتریان مشخص می کنند.

رنگ صفحه ابریشمی: سفید، مشکی و همانطور که مشتریان مشخص می کنند.

سطح تکمیل شده: HASL، LF-HASL، ENIG، غوطه وری Sn، OSP، انتخابی ENIG + OSP، نقره غوطه ور، ENEPIG، آبکاری طلای سخت و غیره.

سوالات متداول:

Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: ما و کارخانه PCB در شنژن، چین هستیم.ما خط تولید نمونه اولیه PCB و خطوط تولید انبوه مستقل داریم.

Q2: چه نوع فرمت فایل PCB را می توانید برای تولید بپذیرید؟
A: Gerber، PROTEL 99SE، PROTEL DXP، POWER PCB، CAM350، ODB+(.TGZ)

Q3: آیا فایل های PCB من وقتی آنها را برای ساخت به شما ارسال می کنم ایمن هستند؟
پاسخ: ما به حق نسخه‌برداری مشتری احترام می‌گذاریم و هرگز PCB را برای شخص دیگری با فایل‌های شما تولید نمی‌کنیم، مگر اینکه اجازه کتبی از طرف شما دریافت کنیم، و این فایل‌ها را با هیچ شخص ثالثی به اشتراک نمی‌گذاریم.در صورت لزوم می توانیم NDA را با مشتری امضا کنیم.

Q4: اگر ما هیچ فایل PCB / فایل Gerber نداریم، فقط نمونه PCB را داریم، آیا می توانید آن را برای من تولید کنید؟
A: بله، ما می توانیم به شما کمک کنیم PCB را شبیه سازی کنید.اما ما به شما نیاز داریم که نمونه PCB را برای ما ارسال کنید، ما می توانیم طرح PCB را شبیه سازی کنیم.

Q5: زمان استاندارد شما برای PCB چقدر است؟

A: نمونه / نمونه اولیه (کمتر از 3 متر مربع):
1-2 لایه: 3 تا 5 روز کاری (سریعترین 24 ساعت برای چرخش سریع)
4-8 لایه: 7 تا 12 روز کاری (سریعترین 48 ساعت برای چرخش سریع)

تولید انبوه (کمتر از 200 متر مربع):
1-2 لایه: 7 تا 12 روز کاری
4-8 لایه: 10 تا 15 روز کاری

Q6: چه شرایط پرداخت را می پذیرید؟
A: انتقال سیمی (T/T)، اعتبار نامه (L/C)، پی پال (فقط برای ارزش کوچک کمتر از 500 دلار آمریکا)
