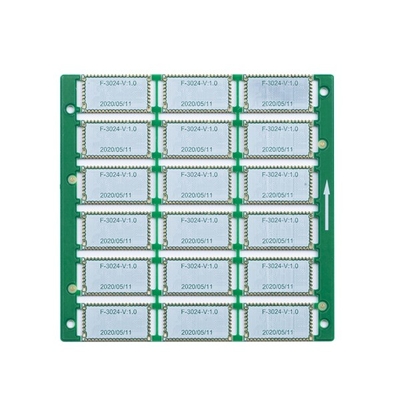

برد مدار چاپی 4 لیتری نیمه سوراخ IPC کلاس 3 نمونه اولیه PCB ساخت سریع

برد مدار چاپی چند لایه 4 لیتری PCB نیمه سوراخ IPC کلاس 3 نمونه اولیه برد مدار چاپی

برد مدار چاپی 4 لایه

مدار HSX کل منطقه تولید 10000 متر مربع را پوشش می دهد، بیش از 350 کارگر را استخدام می کند و هر ماه بیش از 5000 نوع PCB تولید می کند.محصولات ما به طور گسترده در بسیاری از صنایع، ارتباطات، منابع تغذیه، شبکه های کامپیوتری، محصولات دیجیتال، کنترل صنعتی، علم و آموزش، تجهیزات پزشکی و هوافضا و غیره استفاده می شود.

حداکثر لایه ها 32 لایه است (بیش از 20 لایه نیاز به بررسی دارد)

حداکثر اندازه پانل پایان 740 * 500 میلی متر است، اما اگر سمت پانل > 600 میلی متر باشد، باید برد را بررسی کنید.

حداقل اندازه پانل پایان 5 * 5 میلی متر است

مواد PCB شامل PI + FR4، FR4، Rogers، اچ است

قابلیت ضخامت PCB 0.2 ~ 4.0 میلی متر است (نیاز به بررسی زمانی که <0.2 میلی متر یا > 4 میلی متر است) است (و نمی توان سطح HASL را با ضخامت برد انجام داد.</=0.6mm)

ضخامت مس از قابلیت مس پایه داخلی و خارجی: حداقل 0.3/0.5oz، حداکثر 3 اونس، پیشرفت 4-6 اونس

تحمل کمان و پیچش: 0.075%

حداقلاندازه سوراخ: 0.15 میلی متر (اگر کوچکتر از 0.15 میلی متر باشد، باید تخته را بررسی کنید)

قابلیت حفاری حداقل HDI: 0.08-0.10 میلی متر

قابلیت مسیر/شکاف PCB: 3mil (0.075mm)

روش طرح PCB: مسیریابی/V-CUT/Punching

قابلیت ضخامت ماسک لحیم کاری: استاندارد 15-20um.پیشرفته: 35 میلی متر

حداقل قابلیت عرض پل ماسک لحیم کاری: سبز 4 میل، رنگ دیگر 4.8 میل

قابلیت پر کردن سوراخ های ماسک لحیم کاری: 0.1-0.5 میلی متر

رنگ ماسک لحیم کاری سبز، سبز مات، آبی، آبی مات، سیاه، مشکی مات، زرد، قرمز، سفید و غیره را پوشش می دهد.

صفحه ابریشمی PCB شامل سفید، مشکی و به درخواست شما می باشد

قابلیت لایه برداری ضخامت ماسک: 500-1000 میلی متر

فیلم اکسیداسیون قابلیت OSP: 0.2-0.5um

مزایای مدار HSX:
1) ساخت حرفه ای PCB به مدت 10 سال
2) موقعیت یابی پیشرفته، خط تولید حرفه ای
3) تکنولوژی تولید پایدار و بالغ
4) تضمین کیفیت با قابلیت اطمینان بالا
5) سیستم جامع خدمات بازار
6) پاسخ سریع، تحویل سریع

سوالات متداول:

Q1: چه نوع فرمت فایل PCB را می توانید برای تولید بپذیرید؟
A: Gerber، PROTEL 99SE، PROTEL DXP، POWER PCB، CAM350، ODB+(.TGZ)

Q2.به جز فایل چه اطلاعات دیگری باید ارائه شود؟

A: مشخصات زیر برای نقل قول مورد نیاز است:
1) مواد پایه
2) ضخامت تخته:
3) ضخامت مس
4) درمان سطحی:
5) رنگ ماسک لحیم کاری و صفحه ابریشمی
6) کمیت

Q3.بدون فایل PCB/فایل GBR، فقط نمونه PCB را دارید، آیا می توانید آن را برای من تولید کنید؟

A: بله، ما می توانیم به شما کمک کنیم PCB را شبیه سازی کنید.فقط نمونه PCB را برای ما ارسال کنید، ما می توانیم طرح PCB را شبیه سازی کنیم و آن را کار کنیم.

Q4.BOM چیست؟

A: BOM یک لایحه مواد است که اجزای مورد نیاز برای ساخت پروژه شما را فهرست می کند.BOM شامل شماره قطعه، نام تجاری، نشانگر مرجع، مقدار و شرح قطعاتی است که باید مونتاژ شوند.

Q5.بردهای مدار شما در کجا تولید می شوند؟

A: به عنوان یک تولید کننده PCB حرفه ای مستقر در چین، تمام بردهای مدار در چین تولید می شوند.
