کنترل امپدانس تخته مدار چاپی سبز 8 لایه فاصله کوچک فضای خط
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| لایه PCB | PCB 8 لایه سبز با کنترل امپدانس | ماتریال | FR4، TG150 |
|---|---|---|---|
| سطح PCB | Immersion Gold 2u | ماسک جوشکاری | سبز |
| کوچکترین مسیر/شکاف PCB | 3/3 میلیون | کوچکترین سوراخ | 0.2 میلی متر |
| کاربرد | محصولات دیجیتال | نیاز ویژه | فضای خط کوچک و شکاف: 3/3 میلی متر/کنترل امپدانس/0.25 میلی متر BGA |
| برجسته | برد مدار چاپی 8 لایه TG150,برد مدار چاپی 8 لایه 0.2 میلی متری,مدار چاپی مدار چاپی 8 لایه کنترل امپدانس |
||
توضیحات محصول
مدار چاپی چند لایه مدار چاپی 8 لایه PCB سبز با کنترل امپدانس فضای خط کوچک و کنترل امپدانس شکاف

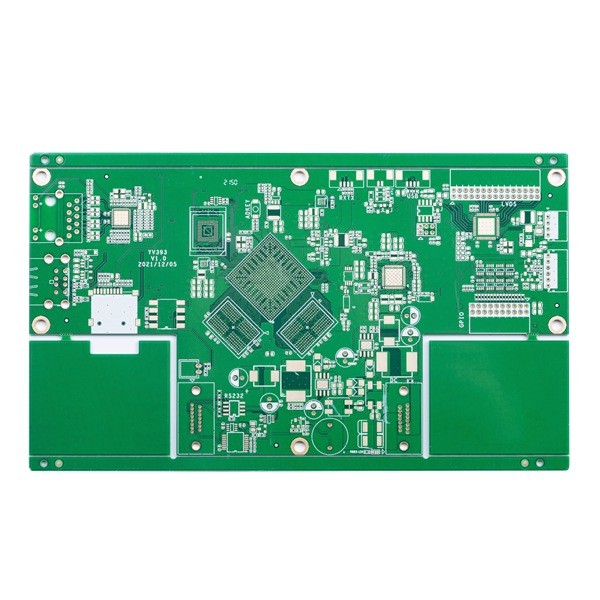

PCB 8 لایه سبز با کنترل امپدانس
مدار Shenzhen Huashengxin که در سال 2010 تأسیس شد، یک تولید کننده حرفه ای برای بردهای مدار چاپی است.مدار HSX خدمات تولید چرخش سریع انعطاف پذیر (12 ساعت تا 72 ساعت) و همچنین تولید PCB با حجم کم تا حجم بزرگ را ارائه می دهد.محصولات آن 1 ~ 32 لیتر FR-4 PCB، IMS PCB، HDI، بردهای PTFE فرکانس بالا و بردهای انعطاف پذیر سخت و غیره را پوشش می دهد.
محصولات آن به طور گسترده در زمینه های با تکنولوژی بالا مانند ارتباطات، منابع تغذیه، شبکه های کامپیوتری، محصولات دیجیتال، کنترل صنعتی، علم و آموزش، تجهیزات پزشکی و هوا فضا و غیره استفاده می شود.
حداکثر لایه ها: 32 لایه (اگر بیش از 20 لایه باشد، باید قابلیت بررسی شود)
حداکثر اندازه پانل پایان: 740 * 500 میلی‌متر (اگر بزرگتر از 600 میلی‌متر باشد، نیاز به بررسی دارد)
حداقل اندازه پانل پایان: 5 * 5 میلی متر
مواد اولیه: PI + FR4، FR4، راجرز، هوش مصنوعی و غیره
ضخامت تخته نهایی PCB: 0.2 تا 4.0 میلی متر (اگر کمتر از 0.2 میلی متر یا بیشتر از 4 میلی متر نیاز به بررسی دارد) (اگر ضخامت تخته ≤ 0.6 میلی متر باشد، نمی توان برای سطح HASL اعمال کرد)
ضخامت مس مس پایه داخلی و خارجی: حداقل 0.3/0.5 اونس، حداکثر 3 اونس، پیشرفت 4-6 اونس
مس بیرونی تمام شده: 6 اونس
کمان و پیچش: 0.075%
حداقلاندازه سوراخ: 0.15 میلی متر (~0.15 میلی متر نیاز به بررسی قابلیت دارد)
حداقل سوراخ مته HDI: 0.08-0.10 میلی متر
مسیر/شکاف PCB: 3mil (0.075mm)
طرح کلی PCB: مسیریابی / پانچ / V-CUT
ضخامت ماسک لحیم کاری: استاندارد 15-20um.پیشرفته: 35 میلی متر
حداقل عرض پل ماسک لحیم کاری: سبز 4 میل، رنگ دیگر 4.8 میل
سوراخ های ماسک لحیم کاری: 0.1-0.5 میلی متر
رنگ ماسک لحیم کاری: سبز، سبز مات، آبی، آبی مات، سیاه، مشکی مات، زرد، قرمز، سفید و غیره
صفحه ابریشم PCB: سفید، سیاه و غیره
ضخامت ماسک جدا شونده: 500-1000 میلی متر
فیلم اکسیداسیون OSP: 0.2-0.5um
| تعداد لایه های برد مدار: | 8 لیتر | لمینت برد مدار: | FR4 TG150 |
| ضخامت لایه مس: | 1/1/1/1/1/1/1/1/1OZ | ضخامت تخته: | 1.6 میلی متر |
| کوچکترین اندازه سوراخ: | 0.20 میلی متر | کوچکترین مسیر/شکاف PCB: | 3/3 میلیون |
| رنگ ماسک لحیم کاری: | سبز | رنگ صفحه ابریشمی: | سفید |
| سطح PCB تمام شده: | Immersion Gold 2U | مشخصات هیئت مدیره: | مسیریابی/V-CUT |
| کاربرد برد PCB: | محصولات دیجیتال | ||
| درخواست نیاز ویژه: | فضای خط کوچک و شکاف: 3/3 میلی متر/کنترل امپدانس/0.25 میلی متر BGA | ||
سوالات متداول:
Q1.آیا PCB های شما با RoHS سازگار هستند؟
پاسخ: بله.ما با RoHs سازگار هستیم.
Q2.چگونه سفارش خود را پیگیری کنم?
پاسخ: نماینده فروش شما پس از ارسال سفارش شما، ردیابی را ارائه می دهد.
Q3.چه نوع PCB هایی را ارائه می دهید?
A: ما در طیف گسترده ای از بخش های PCB مانند تخته های FR-4 یک یا دو طرفه، بردهای چند لایه، تخته های آلومینیومی، HDI، بردهای مبتنی بر مس و مونتاژ PCB تخصص داریم.
س4. آیا حداقل اندازه سفارش برای سفارشات کلید در دست وجود دارد؟
پاسخ: خیر. ما هیچ محدودیتی در اندازه سفارش شما نداریم.با این حال، سفارشات بزرگتر مقرون به صرفه تر هستند.
س5.دبلیوفایل کلاه باید ارائه کنیم؟
A: PCB: فایل Gerber بهتر است، (Protel، power pcb، فایل PADs)، PCBA: فایل Gerber و لیست BOM.
