صفحه مدار چاپی چندلایه خالی OSP سطح 0.3 میلی متری اپوکسی پلاگین

برد مدار چاپی چند لایه برد مدار چاپی برد مدار خالی اپوکسی پلاگین

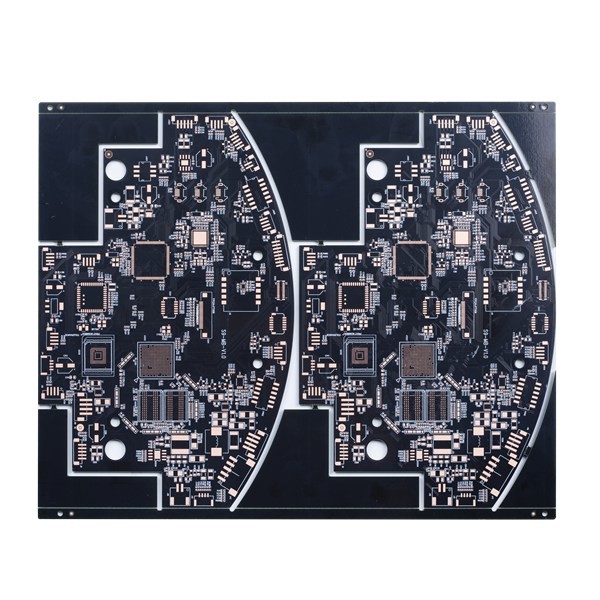

PCB 4 لیتری مشکی با ویزهای متصل به اپوکسی

مدار Shenzhen Huashengxin که در سال 2010 تأسیس شد، یک تولید کننده حرفه ای برای بردهای مدار چاپی است.مدار HSX خدمات تولید چرخش سریع انعطاف پذیر (12 ساعت تا 72 ساعت) و همچنین تولید PCB با حجم کم تا حجم بزرگ را ارائه می دهد.محصولات آن 1 ~ 32 لیتر FR-4 PCB، IMS PCB، HDI، بردهای PTFE فرکانس بالا و بردهای انعطاف پذیر سخت و غیره را پوشش می دهد.

محصولات آن به طور گسترده در زمینه های با تکنولوژی بالا مانند ارتباطات، منابع تغذیه، شبکه های کامپیوتری، محصولات دیجیتال، کنترل صنعتی، علم و آموزش، تجهیزات پزشکی و هوا فضا و غیره استفاده می شود.

حداکثر لایه ها: 32 لایه (اگر بیش از 20 لایه باشد، باید قابلیت بررسی شود)

حداکثر اندازه پانل پایان: 740 * 500 میلی‌متر (اگر بزرگ‌تر از 600 میلی‌متر باشد، نیاز به بررسی دارد)

حداقل اندازه پانل پایان: 5 * 5 میلی متر
مواد اولیه: PI + FR4، FR4، راجرز، هوش مصنوعی و غیره
ضخامت تخته نهایی PCB: 0.2 تا 4.0 میلی متر (اگر کمتر از 0.2 میلی متر یا بیشتر از 4 میلی متر نیاز به بررسی دارد) (اگر ضخامت تخته ≤ 0.6 میلی متر باشد، نمی توان برای سطح HASL اعمال کرد)

ضخامت مس مس پایه داخلی و خارجی: حداقل 0.3/0.5 اونس، حداکثر 3 اونس، پیشرفت 4-6 اونس

مس بیرونی تمام شده: 6 اونس

کمان و پیچش: 0.075%

حداقلاندازه سوراخ: 0.15 میلی متر (~0.15 میلی متر نیاز به بررسی قابلیت دارد)

حداقل سوراخ مته HDI: 0.08-0.10 میلی متر
مسیر/شکاف PCB: 3mil (0.075mm)
طرح کلی PCB: مسیریابی / پانچ / V-CUT

ضخامت ماسک لحیم کاری: استاندارد 15-20um.پیشرفته: 35 میلی متر

حداقل عرض پل ماسک لحیم کاری: سبز 4 میل، رنگ دیگر 4.8 میل

سوراخ های ماسک لحیم کاری: 0.1-0.5 میلی متر

رنگ ماسک لحیم کاری: سبز، سبز مات، آبی، آبی مات، سیاه، مشکی مات، زرد، قرمز، سفید و غیره
صفحه ابریشم PCB: سفید، سیاه و غیره

ضخامت ماسک جدا شونده: 500-1000 میلی متر
فیلم اکسیداسیون OSP: 0.2-0.5um


سوالات متداول:

Q1.چه خدماتی می توانید ارائه دهید؟

A: برد مدار چاپی سفت و سخت، PCB انعطاف پذیر، برد HDI، برد مدار چاپی پایه مسی، مونتاژ مدار چاپی، نمونه اولیه سریع، سفارش چرخش سریع.

Q2.زمان هدایت شما چقدر سریع است؟

A: سریعترین 3 WD برای برد HDI، سریعترین 24 ساعت برای برد استاندارد 2L و 4LRigid.

Q3.چگونه می توانم یک نقل قول دریافت کنم؟

پاسخ: می توانید با ارسال ایمیل به صندوق پست الکترونیکی ما، درخواست نقل قول سنتی را بخواهیدlenayang@hsxcircuit.comیاsales07@hsxcircuit.comو ما آن را به طور معمول ظرف 24 ساعت نقل قول می کنیم (پروژه ویژه به زمان بیشتری نیاز دارد)، فراموش نکنید که فایل های Gerber خود و سایر فایل های ضروری دیگر را برای نقل قول PCB ضمیمه کنید.

و همچنین می توانید با ارائه فایل و مشخصات گربر مستقیماً در وب سایت با ما تماس بگیرید.

Q4. چه شرایط پرداخت را می پذیرید؟

A: حواله سیمی (T/T) یا اعتبار نامه (L/C) یا Paypal (فقط برای ارزش کوچک کمتر از 500 دلار آمریکا)
