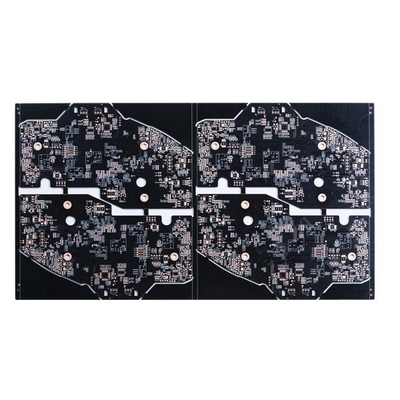

ماسک لحیم سیاه تخته مدار چاپی چندلایه سفت و سخت 4 لیتری با فیلم اکسیداسیون OSP

برد مدار چاپی چند لایه برد مدار چاپی سفت و سخت با ماسک لحیم آبی برد مدار چاپی اصلی

برد مدار چاپی سخت 4 لیتری با ماسک لحیم کاری آبی

مدار Huashengxin شنژن یک تولید کننده حرفه ای برای بردهای مدار چاپی است که خدمات تولید چرخش سریع انعطاف پذیر (12 ساعت تا 72 ساعت)، حجم کم و همچنین تولید PCB با حجم بالا را ارائه می دهد.محصولات از تک لایه تا 32 لایه را پوشش می دهد، انواع محصول از FR-4 PCB، IMS PCB، تخته های HDI، تخته های PTFE فرکانس بالا تا بردهای انعطاف پذیر Rigid-flex را پوشش می دهد.

باوردهای مدار چاپی به طور گسترده در زمینه های با تکنولوژی بالا، محصولات ارتباطی، دستگاه های منبع تغذیه، زمینه شبکه های کامپیوتری، محصولات دیجیتال، امکانات کنترل صنعتی، دستگاه های علمی و آموزشی، دستگاه های پزشکی، و زمینه هوافضا و غیره استفاده می شود.

حداکثر لایه ها: 32 لایه (اگر بیش از 20 لایه باشد، باید قابلیت بررسی شود)

حداکثر اندازه پانل پایان: 740 * 500 میلی‌متر (اگر بزرگ‌تر از 600 میلی‌متر باشد، نیاز به بررسی دارد)

حداقل اندازه پانل پایان: 5 * 5 میلی متر
مواد اولیه: PI + FR4، FR4، راجرز، هوش مصنوعی و غیره
ضخامت تخته نهایی PCB: 0.2 تا 4.0 میلی متر (اگر کمتر از 0.2 میلی متر یا بیشتر از 4 میلی متر نیاز به بررسی دارد) (اگر ضخامت تخته ≤ 0.6 میلی متر باشد، نمی توان برای سطح HASL اعمال کرد)

ضخامت مس مس پایه داخلی و خارجی: حداقل 0.3/0.5 اونس، حداکثر 3 اونس، پیشرفت 4-6 اونس

مس بیرونی تمام شده: 6 اونس

کمان و پیچش: 0.075%

حداقلاندازه سوراخ: 0.15 میلی متر (~0.15 میلی متر نیاز به بررسی قابلیت دارد)

حداقل سوراخ مته HDI: 0.08-0.10 میلی متر
مسیر/شکاف PCB: 3mil (0.075mm)
طرح کلی PCB: مسیریابی / پانچ / V-CUT

ضخامت ماسک لحیم کاری: استاندارد 15-20um.پیشرفته: 35 میلی متر

حداقل عرض پل ماسک لحیم کاری: سبز 4 میل، رنگ دیگر 4.8 میل

سوراخ های ماسک لحیم کاری: 0.1-0.5 میلی متر

رنگ ماسک لحیم کاری: سبز، سبز مات، آبی، آبی مات، سیاه، مشکی مات، زرد، قرمز، سفید و غیره
صفحه ابریشم PCB: سفید، سیاه و غیره

ضخامت ماسک جدا شونده: 500-1000 میلی متر
فیلم اکسیداسیون OSP: 0.2-0.5um


سوالات متداول:

1. چه خدماتی می توانید ارائه دهید؟

A: برد مدار چاپی سفت و سخت، PCB انعطاف پذیر، برد HDI، برد مدار چاپی پایه مسی، مونتاژ مدار چاپی، نمونه اولیه سریع، سفارش چرخش سریع.

2. زمان هدایت شما چقدر سریع است؟

A: سریعترین 3 WD برای برد HDI، سریعترین 24 ساعت برای برد استاندارد 2L و 4LRigid.

3. چگونه می توانم یک نقل قول دریافت کنم؟

آ:شما می توانید با ارسال ایمیل به صندوق پست الکترونیکی ما lenayang@hsxcircuit.com یا sales07@hsxcircuit.com درخواست سنتی نقل قول را بخواهید و ما معمولاً ظرف 24 ساعت آن را نقل قول می کنیم (پروژه ویژه به زمان بیشتری نیاز دارد)، فراموش نکنید که خود را ضمیمه کنید. فایل های Gerber و سایر فایل های لازم برای نقل قول PCB.
و همچنین می توانید با ارائه فایل و مشخصات گربر مستقیماً در وب سایت با ما تماس بگیرید.

4. شرایط پرداخت شما چیست؟تایید کنید?

A: حواله سیمی (T/T) یا اعتبار نامه (L/C) یا Paypal (فقط برای ارزش کوچک کمتر از 500 دلار آمریکا)
