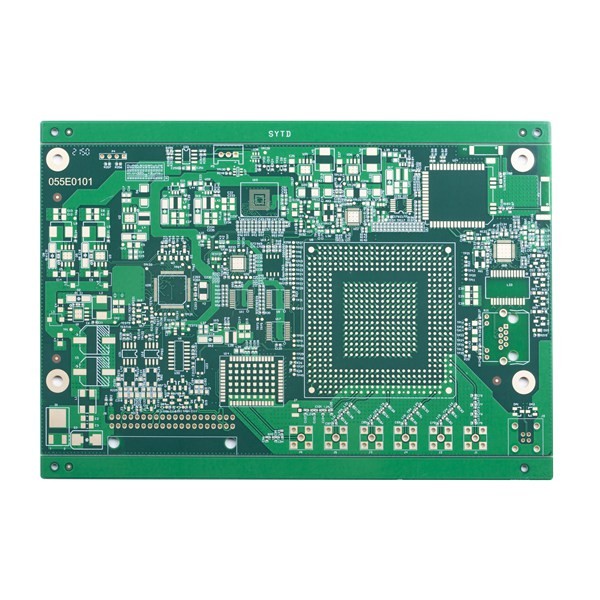

برد مدار چاپی چند لایه TG170 برد 8 لیتری خط کوچک کنترل امپدانس فضایی
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| لایه PCB | PCB 8 لایه با فضای خط کوچک | ماتریال | FR4، TG170 |
|---|---|---|---|
| سطح PCB | طلای غوطه وری | ماسک جوشکاری | رنگ سبز برای دو طرف |
| کاربرد | الکترونیک دیجیتال | زمان بین شروع و اتمام فرآیند تولید | سریعترین 24 ساعت برای 2 و 4 لیتر |
| برجسته | برد مدار چاپی چند لایه TG170,برد مدار چاپی چند لایه 8 لیتری,پی سی بی طلایی 8 لایه |
||
توضیحات محصول
برد مدار چاپی چندلایه برد 10 لیتری خط کوچک کنترل امپدانس فضایی تخته مدار چندلایه TG170
PCB 8 لایه با فضای خط کوچک
حداکثر لایه ها: 32 لایه (بیش از 20 لایه نیاز به بررسی دارد)
حداکثر اندازه پانل پایان: 740 * 500 میلی‌متر (بیش از 600 میلی‌متر نیاز به بررسی دارد)
حداقل اندازه پانل پایان: 5 * 5 میلی متر
مواد PCB: PI + FR4، FR4، راجرز
ضخامت PCB: 0.2 ~ 4.0mm＜0.2 میلی متر، ＞4 میلی متر نیاز به بررسی دارد) (ضخامت تخته ≤ 0.6 میلی متر، برای سطح HASL اعمال نشود)
ضخامت مس پایه داخلی و خارجی مس: حداقل 0.3/0.5oz، حداکثر 3 اونس، پیشرفت 4-6 اونس
کمان و پیچش: 0.075%
Minاندازه سوراخ: 0.15 میلی متر (~0.15 میلی متر نیاز به بررسی دارد)
حداقل سوراخ مته HDI: 0.08-0.10 میلی متر
مسیر/شکاف PCB: 3mil (0.075mm)
طرح کلی PCB: مسیریابی/V-CUT/Punching
ضخامت ماسک لحیم کاری: استاندارد 15-20um.پیشرفته: 35 میلی متر
حداقل عرض پل ماسک لحیم کاری: سبز 4 میل، رنگ دیگر 4.8 میل
سوراخ های پرکننده ماسک لحیم کاری: 0.1-0.5 میلی متر
رنگ ماسک لحیم کاری:سبز، سبز مات، آبی، آبی مات، سیاه، مشکی مات، زرد، قرمز، سفید و غیره
صفحه ابریشم PCB: سفید، سیاه و به عنوان درخواست شما
ضخامت ماسک جدا شونده: 500-1000 میلی متر
فیلم اکسیداسیون OSP: 0.2-0.5um
| تعداد لایه های برد مدار: | 8 لیتر | لمینت برد مدار: | FR4 TG180 |
| ضخامت لایه مس: | 1/1/1/2/2/1/1/1 اونس | ضخامت تخته: | 1.6 میلی متر |
| کوچکترین اندازه سوراخ: | 0.20 میلی متر | کوچکترین مسیر/شکاف PCB: | 3/3 میلیون |
| رنگ ماسک لحیم کاری: | سبز | رنگ صفحه ابریشمی: | سفید |
| سطح PCB تمام شده: | طلای غوطه وری | مشخصات هیئت مدیره: | مسیریابی / V-CUT / پانچ |
| کاربرد برد PCB: | محصولات دیجیتال | ||
| درخواست نیاز ویژه: | فضای خط کوچک و شکاف: 3/3 mil//کنترل امپدانس/BGA | ||
سوالات متداول:
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: بله، ما کارخانه هستیم، ما نمونه اولیه تولید PCB و خطوط تولید PCB با حجم زیاد داریم.
Q2: چه نوع فرمت فایل PCB را می توانید برای تولید بپذیرید؟
A: Gerber، PROTEL 99SE، PROTEL DXP، POWER PCB، CAM350، ODB+(.TGZ)
Q3: آیا فایل های PCB من وقتی آنها را برای ساخت به شما ارسال می کنم ایمن هستند؟
پاسخ: ما به حق چاپ مشتری احترام می گذاریم و هرگز PCB را برای شخص دیگری با فایل های شما تولید نمی کنیم، مگر اینکه از طرف شما اجازه کتبی دریافت کنیم، و این فایل ها را با هیچ شخص ثالث دیگری به اشتراک نمی گذاریم.و در صورت لزوم می توانیم NDA را با مشتری امضا کنیم.
Q4: اگر ما هیچ فایل PCB / فایل Gerber نداریم، فقط نمونه PCB را داریم، آیا می توانید آن را برای من تولید کنید؟
A: بله، ما می توانیم به شما کمک کنیم PCB را شبیه سازی کنید.فقط نمونه PCB را برای ما ارسال کنید، ما می توانیم طرح PCB را شبیه سازی کنیم و آن را کار کنیم.
Q5: زمان استاندارد شما برای PCB چقدر است؟
A: نمونه / نمونه اولیه (کمتر از 3 متر مربع):
1-2 لایه: 3 تا 5 روز کاری (سریعترین 24 ساعت برای خدمات چرخش سریع)
4-8 لایه: 7 تا 12 روز کاری (سریعترین 48 ساعت برای خدمات چرخش سریع)
تولید انبوه (کمتر از 200 متر مربع):
1-2 لایه: 7 تا 12 روز کاری
4-8 لایه: 10 تا 15 روز کاری
Q6: چه پرداختی را می پذیرید؟
A: حواله سیمی (T/T) یا اعتبار نامه (L/C) یا Paypal (فقط برای ارزش کوچک کمتر از 500 دلار آمریکا)
