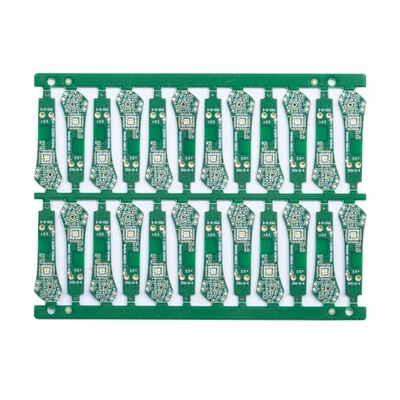

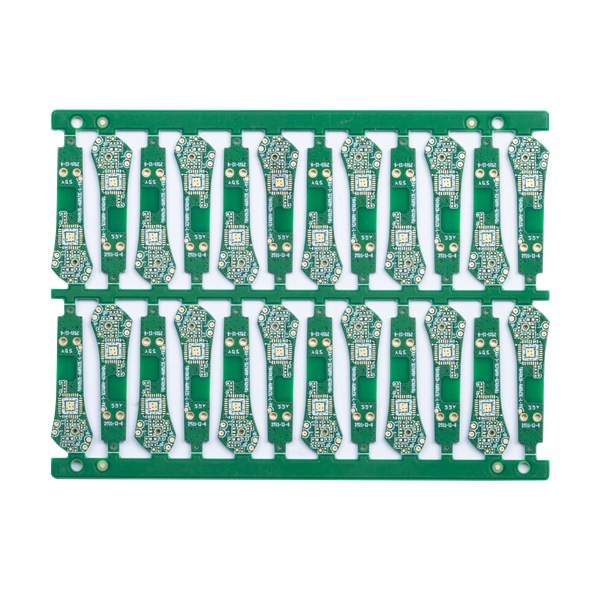

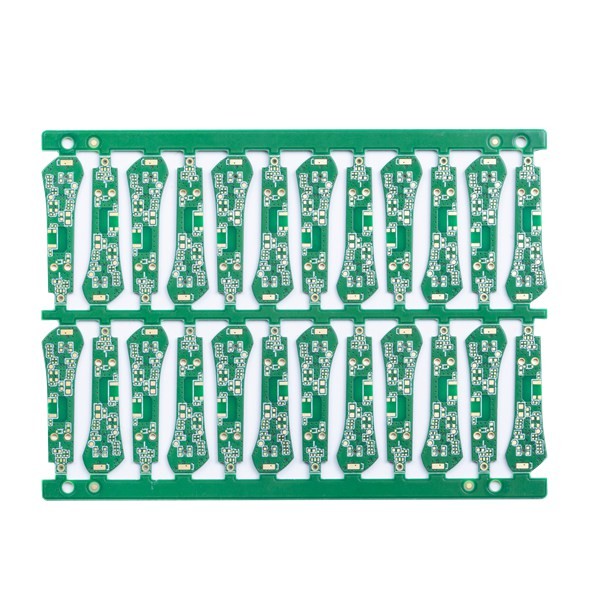

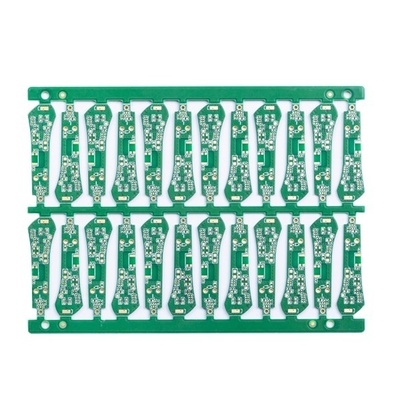

ضخامت 2 میلی متر FR4 TG150 صفحه PCB سبز 6 لایه غوطه وری طلایی

ضخامت 2 میلی متر FR4 TG150 صفحه PCB سبز 6 لایه غوطه وری طلایی

تخته های مدار چاپی چرخشی سریع ضخامت برد 2 میلی متری امپدانس کنترل پورداکت های ارتباطی FR4 TG150 مواد PCB سبز

برد مدار چاپی 6 لیتری 2 میلی متری چرخش سریع

مدار Shenzhen Huashengxin که در سال 2010 تأسیس شد، یک تولید کننده حرفه ای برای بردهای مدار چاپی است.محصولات Huashengxin 1 ~ 32 لیتر FR-4 PCB، IMS PCB، بردهای HDI، بردهای PTFE فرکانس بالا و بردهای انعطاف پذیر سخت و غیره را پوشش می دهند. ما خدمات تولید چرخش سریع انعطاف پذیر (12 ساعت تا 72 ساعت)، و همچنین حجم کم تا حجم بزرگ را ارائه می دهیم. ساخت PCB.و محصولات ما به طور گسترده ای از صنعت ارتباطات، دستگاه های منابع تغذیه، شبکه های کامپیوتری تا صنعت هوافضا استفاده می شود.

برد پی سی بی سبزحداکثر لایه ها 32 لایه است (بیش از 20 لایه نیاز به بررسی دارد)

حداکثر اندازه پانل پایان 740 * 500 میلی متر است، اما اگر سمت پانل > 600 میلی متر باشد، باید برد را بررسی کنید.

حداقل اندازه پانل پایان 5 * 5 میلی متر است
مواد PCB شامل PI + FR4، FR4، Rogers، اچ است
قابلیت ضخامت PCB 0.2 ~ 4.0 میلی متر است (در صورت <0.2 میلی متر یا > 4 میلی متر نیاز به بررسی دارد) (و نمی توان سطح HASL را با ضخامت تخته </=0.6 میلی متر انجام داد)

ضخامت مس قابلیت مس پایه داخلی و خارجی: حداقل 0.3/0.5oz، حداکثر 3 اونس، پیشرفت 4-6 اونس

تحمل پیچ و خم: 0.075%

حداقلاندازه سوراخ: 0.15 میلی متر (اگر کوچکتر از 0.15 میلی متر باشد، باید تخته را بررسی کنید)

قابلیت حفاری حداقل HDI: 0.08-0.10 میلی متر
قابلیت مسیر/شکاف PCB: 3mil (0.075mm)
روش طرح مدار چاپی: مسیریابی/V-CUT/Punching

قابلیت ضخامت ماسک لحیم کاری: استاندارد 15-20um.پیشرفته: 35 میلی متر

حداقل قابلیت عرض پل ماسک لحیم کاری: سبز 4 میل، رنگ دیگر 4.8 میل

قابلیت پر کردن سوراخ های ماسک لحیم کاری: 0.1-0.5 میلی متر

رنگ ماسک لحیم کاری سبز، سبز مات، آبی، آبی مات، سیاه، مشکی مات، زرد، قرمز، سفید و غیره را پوشش می دهد.
صفحه ابریشمی PCB شامل سفید، مشکی و به درخواست شما می باشد

قابلیت لایه برداری ضخامت ماسک: 500-1000 میلی متر
فیلم اکسیداسیون قابلیت OSP: 0.2-0.5um

سوالات متداول:

Q1: آیا می توانید خدمات مونتاژ PCB و منبع یابی قطعات را ارائه دهید؟
پاسخ: بله، ما همچنین می توانیم در صورت درخواست، منبع یابی قطعات و خدمات مونتاژ PCB و همچنین ساخت جعبه را ارائه دهیم.

Q2: با کدام کشورها کار کرده اید؟
A: ایالات متحده آمریکا، کانادا، ایتالیا، آلمان، بریتانیا، اسپانیا، فرانسه، روسیه، ایران، ترکیه، جمهوری چک، اتریش، استرالیا، برزیل، ژاپن، هند و غیره.

Q3: آیا فایل های PCB من وقتی آنها را برای ساخت به شما ارسال می کنم ایمن هستند؟
پاسخ: ما به حق چاپ مشتری احترام می گذاریم و هرگز PCB را برای شخص دیگری با فایل های شما تولید نمی کنیم مگر اینکه از طرف شما اجازه کتبی دریافت کنیم و این فایل ها را با هیچ شخص ثالث دیگری به اشتراک نخواهیم گذاشت.و در صورت لزوم می توانیم NDA را با مشتری امضا کنیم.

Q4: اگر ما هیچ فایل PCB / فایل Gerber نداریم، فقط نمونه PCB را داریم، آیا می توانید آن را برای من تولید کنید؟
A: بله، ما می توانیم به شما کمک کنیم PCB را شبیه سازی کنید.فقط نمونه PCB را برای ما ارسال کنید، ما می توانیم طرح PCB را شبیه سازی کنیم و آن را کار کنیم.

Q5: زمان استاندارد شما برای PCB چقدر است؟
A: نمونه / نمونه اولیه (کمتر از 3 متر مربع):
1-2 لایه: 3 تا 5 روز کاری (سریعترین 24 ساعت برای خدمات چرخش سریع)
4-8 لایه: 7 تا 12 روز کاری (سریعترین 48 ساعت برای خدمات چرخش سریع)
تولید انبوه (کمتر از 200 متر مربع):
1-2 لایه: 7 تا 12 روز کاری
4-8 لایه: 10 تا 15 روز کاری
