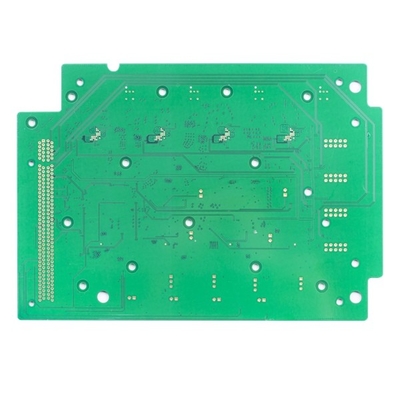

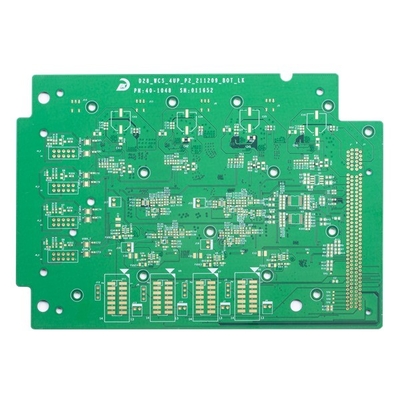

برد مدار مدار چاپی 6 لایه FR4 ENIG 6 لایه ماسک لحیم سبز رنگ غوطه وری طلایی

برد مدار مدار چاپی 6 لایه FR4 ENIG 6 لایه ماسک لحیم سبز رنگ غوطه وری طلایی

تخته های مدار چاپی چرخشی سریع با سوراخ چاپی مدار چاپی ماسک لحیم کاری رنگ سبز ENIG PCB 6 لایه ساخت مدار چاپی سفارش فوری

6L سوراخ فشاری و چرخش سریع PCB

مدار Shenzhen Huashengxin که در سال 2010 تأسیس شد، یک تولید کننده حرفه ای برای بردهای مدار چاپی است.محصولات Huashengxin 1 ~ 32 لیتر FR-4 PCB، IMS PCB، بردهای HDI، بردهای PTFE فرکانس بالا و بردهای انعطاف پذیر سخت و غیره را پوشش می دهند. ما خدمات تولید چرخش سریع انعطاف پذیر (12 ساعت تا 72 ساعت)، و همچنین حجم کم تا حجم بزرگ را ارائه می دهیم. ساخت PCB.و محصولات ما به طور گسترده ای از صنعت ارتباطات، دستگاه های منابع تغذیه، شبکه های کامپیوتری تا صنعت هوافضا استفاده می شود.

حداکثر لایه ها 32 لایه است (بیش از 20 لایه نیاز به بررسی دارد)

حداکثر اندازه پانل پایان 740 * 500 میلی متر است، اما اگر سمت پانل > 600 میلی متر باشد، باید برد را بررسی کنید.

حداقل اندازه پانل پایان 5 * 5 میلی متر است
مواد PCB شامل PI + FR4، FR4، Rogers، اچ است
قابلیت ضخامت PCB 0.2 ~ 4.0 میلی متر است (در صورت <0.2 میلی متر یا > 4 میلی متر نیاز به بررسی دارد) (و نمی توان سطح HASL را با ضخامت تخته </=0.6 میلی متر انجام داد)

ضخامت مس قابلیت مس پایه داخلی و خارجی: حداقل 0.3/0.5oz، حداکثر 3 اونس، پیشرفت 4-6 اونس

تحمل پیچ و خم: 0.075%

حداقلاندازه سوراخ: 0.15 میلی متر (اگر کوچکتر از 0.15 میلی متر باشد، باید تخته را بررسی کنید)

قابلیت حفاری حداقل HDI: 0.08-0.10 میلی متر
قابلیت مسیر/شکاف PCB: 3mil (0.075mm)
روش طرح مدار چاپی: مسیریابی/V-CUT/Punching

قابلیت ضخامت ماسک لحیم کاری: استاندارد 15-20um.پیشرفته: 35 میلی متر

حداقل قابلیت عرض پل ماسک لحیم کاری: سبز 4 میل، رنگ دیگر 4.8 میل

قابلیت پر کردن سوراخ های ماسک لحیم کاری: 0.1-0.5 میلی متر

رنگ ماسک لحیم کاری سبز، سبز مات، آبی، آبی مات، سیاه، مشکی مات، زرد، قرمز، سفید و غیره را پوشش می دهد.
صفحه ابریشمی PCB شامل سفید، مشکی و به درخواست شما می باشد

قابلیت لایه برداری ضخامت ماسک: 500-1000 میلی متر
فیلم اکسیداسیون قابلیت OSP: 0.2-0.5um

سوالات متداول:
Q1:چگونه می توانم یک نقل قول دریافت کنم?
پاسخ: لطفا فایل gerber را با فرمت Gerber، PROTEL 99SE، PROTEL DXP، POWER PCB، CAM350، ODB برای ما ارسال کنید و مقادیر تقاضا را ارائه دهید.ما بر این اساس نقل قول ارائه خواهیم کرد.

Q2: آیا می توانید PCB ها را از یک فایل تصویری بسازید?
پاسخ: نه. اما اگر می توانید یک نمونه PCB برای ما بفرستید، می توانیم طرح آن را شبیه سازی کنیم و آن را درست کنیم.

Q3: آیا PCB در انبار دارید؟.
پاسخ: اکثر بردهای PCB سفارشی هستند و طرح های مختلفی دارند، ما آنها را طبق فایل های ژربری که توسط مشتریان ارائه می شود تولید می کنیم.

Q4: شما معمولا از چه مواد FR4 استفاده می کنید؟

A: Kingboard، ITEQ، Shengyi...

Q5:معمولاً از چه نوع حمل و نقل استفاده می کنید?
پاسخ: برای سفارش حجم کم، ما همیشه پیشنهاد می کنیم که تخته ها را با خدمات DHL، UPS، FedEx درب به درب ارسال کنید، می توانیم از حساب حمل و نقل شما برای جمع آوری استفاده کنیم یا از حساب خود برای ارسال در مدت تحویل DDU (وظایف واردات بدون پرداخت) استفاده کنیم.
و برای سفارش حجم زیاد، برای صرفه جویی در هزینه باربری، سفارش حمل و نقل هوایی یا دریایی را پیشنهاد می کنیم، البته اگر فورواردر خود را دارید و می توانید اطلاعات را در اختیار ما قرار دهید، می توانیم برای هماهنگی حمل با آنها تماس بگیریم.
