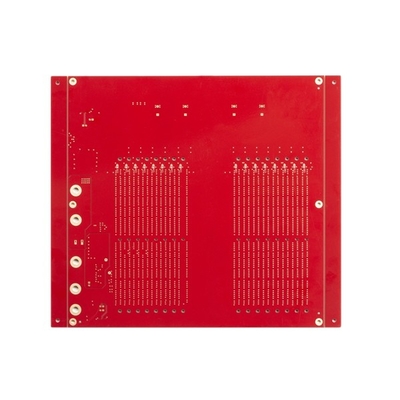

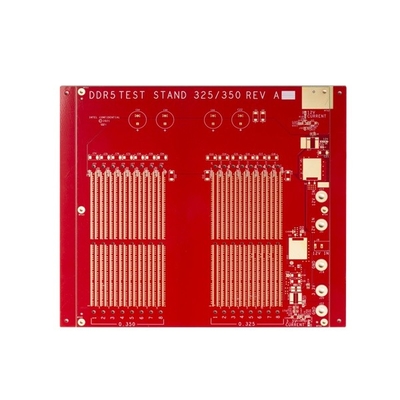

ماسک لحیم قرمز تخته های مدار چاپی سریع چرخش سریع نمونه اولیه 2.4 میلی متری 4 لایه

ماسک لحیم قرمز تخته های مدار چاپی سریع چرخش سریع نمونه اولیه 2.4 میلی متری 4 لایه

بردهای مدار چاپی چرخش سریع ماسک لحیم قرمز برد مدار چاپی ضخیم تقاضای نمونه اولیه تقاضای فوری

چرخش سریع 4 لایه قرمز و مدار چاپی ضخیم


حداکثر لایه ها 32 لایه است (بیش از 20 لایه نیاز به بررسی دارد)
حداکثر اندازه پانل پایان 740 * 500 میلی متر است، اما اگر سمت پانل > 600 میلی متر باشد، باید برد را بررسی کنید.
حداقل اندازه پانل پایان 5 * 5 میلی متر است
مواد PCB شامل PI + FR4، FR4، Rogers، اچ است
قابلیت ضخامت PCB 0.2 ~ 4.0 میلی متر است (در صورت <0.2 میلی متر یا > 4 میلی متر نیاز به بررسی دارد) (و نمی توان سطح HASL را با ضخامت تخته </=0.6 میلی متر انجام داد)
ضخامت مس قابلیت مس پایه داخلی و خارجی: حداقل 0.3/0.5oz، حداکثر 3 اونس، پیشرفت 4-6 اونس
تحمل پیچ و خم: 0.075%
حداقلاندازه سوراخ: 0.15 میلی متر (اگر کوچکتر از 0.15 میلی متر باشد، باید تخته را بررسی کنید)
قابلیت حفاری حداقل HDI: 0.08-0.10 میلی متر
قابلیت مسیر/شکاف PCB: 3mil (0.075mm)
روش طرح مدار چاپی: مسیریابی/V-CUT/Punching
قابلیت ضخامت ماسک لحیم کاری: استاندارد 15-20um.پیشرفته: 35 میلی متر
حداقل قابلیت عرض پل ماسک لحیم کاری: سبز 4 میل، رنگ دیگر 4.8 میل
قابلیت پر کردن سوراخ های ماسک لحیم کاری: 0.1-0.5 میلی متر
رنگ ماسک لحیم کاری سبز، سبز مات، آبی، آبی مات، سیاه، مشکی مات، زرد، قرمز، سفید و غیره را پوشش می دهد.
صفحه ابریشمی PCB شامل سفید، مشکی و به درخواست شما می باشد
قابلیت لایه برداری ضخامت ماسک: 500-1000 میلی متر
فیلم اکسیداسیون قابلیت OSP: 0.2-0.5um




سوالات متداول:
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: بله، ما کارخانه هستیم، ما نمونه اولیه تولید PCB و خطوط تولید PCB با حجم زیاد داریم.

Q2: چه نوع فرمت فایل PCB را می توانید برای تولید بپذیرید؟
A: Gerber، PROTEL 99SE، PROTEL DXP، POWER PCB، CAM350، ODB+(.TGZ)

Q3: آیا فایل های PCB ما بررسی می شود؟
پاسخ: بله.داده های شما توسط تیم مهندسین ما بررسی می شود.اگر مشکل فنی پیدا کردیم یا سوالی داشتیم با شما تماس می گیریم و مشکلات را با هم حل می کنیم.

Q4: آیا محصول ما قبل از حمل و نقل آزمایش می شود؟
پاسخ: بله.اگر روش‌های آزمایش را در اختیار ما قرار دهید، می‌توانیم تست مدار عملکرد را ارائه دهیم.

Q5: آیا خدمات مونتاژ PCB را نیز ارائه می دهید؟
برای کالاهای سنگین بیش از 300 کیلوگرم، ممکن است برای صرفه جویی در هزینه حمل، بردهای PCB شما را از طریق کشتی یا هوا ارسال کنیم.البته، اگر شما فورواردر خود را دارید، ممکن است برای رسیدگی به حمل و نقل شما با آنها تماس بگیریم.
