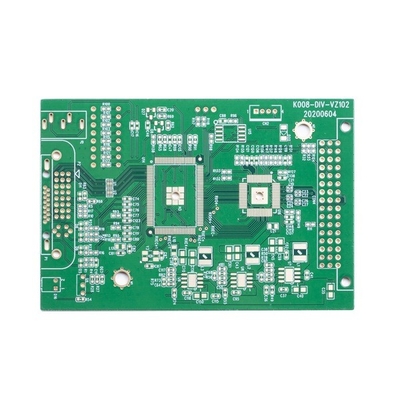

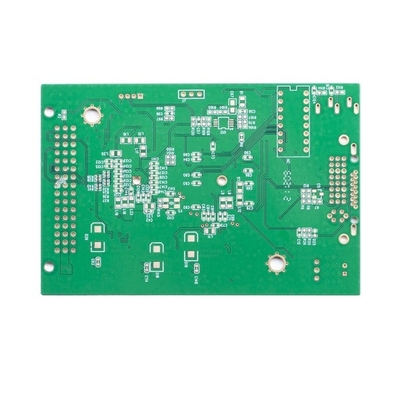

نمونه اولیه بردهای PCB امپدانس طلایی غوطه وری FR4 S1150G
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام PCB | برد مدار چاپی چرخش سریع 4 لایه | ماتریال | FR4 S1150G |
|---|---|---|---|
| ضخامت تخته | 1.6 میلی متر | ضخامت مس | 1/1/1/1OZ |
| کوچکترین سوراخ حفاری مکانیکی | 0.2 میلی متر | Min. حداقل line distance/space فاصله/فضای خط | 4/4 میلیون |
| سطح تمام شد | طلای غوطه وری | ماسک جوشکاری | سبز |
| نیاز ویژه | کنترل امپدانس | محصولات ارتباطات کاربردی | دستگاه های کنترل صنعتی |
| برجسته | بردهای PCB چرخشی سریع S1150G,بردهای PCB چرخشی سریع ODM,نمونه اولیه PCB چرخشی سریع S1150G |
||
توضیحات محصول
نمونه اولیه بردهای PCB امپدانس طلایی غوطه وری FR4 S1150G
برد مدارهای مدار چاپی چرخش سریع غوطه وری واحد کنترل امپدانس طلایی برد مدار مدار چرخش سریع نمونه تقاضای سریع نمونه اولیه
برد مدار چاپی چرخش سریع 4 لایه
قابلیت ضخامت PCB 0.2 ~ 4.0 میلی متر است (در صورت <0.2 میلی متر یا > 4 میلی متر نیاز به بررسی دارد) (و نمی توان سطح HASL را با ضخامت تخته </=0.6 میلی متر انجام داد)
ضخامت مس قابلیت مس پایه داخلی و خارجی: حداقل 0.3/0.5oz، حداکثر 3 اونس، پیشرفت 4-6 اونس
تحمل پیچ و خم: 0.075%
حداقلاندازه سوراخ: 0.15 میلی متر (اگر کوچکتر از 0.15 میلی متر باشد، باید تخته را بررسی کنید)
قابلیت حفاری حداقل HDI: 0.08-0.10 میلی متر
قابلیت مسیر/شکاف PCB: 3mil (0.075mm)
روش طرح مدار چاپی: مسیریابی/V-CUT/Punching
قابلیت ضخامت ماسک لحیم کاری: استاندارد 15-20um.پیشرفته: 35 میلی متر
حداقل قابلیت عرض پل ماسک لحیم کاری: سبز 4 میل، رنگ دیگر 4.8 میل
قابلیت پر کردن سوراخ های ماسک لحیم کاری: 0.1-0.5 میلی متر
رنگ ماسک لحیم کاری سبز، سبز مات، آبی، آبی مات، سیاه، مشکی مات، زرد، قرمز، سفید و غیره را پوشش می دهد.
صفحه ابریشمی PCB شامل سفید، مشکی و به درخواست شما می باشد
قابلیت لایه برداری ضخامت ماسک: 500-1000 میلی متر
فیلم اکسیداسیون قابلیت OSP: 0.2-0.5um
| تعداد لایه ها: | 4 لایه | لمینت برد مدار: | FR4 |
| ضخامت مس متفاوت: | 1/1/1/1OZ | ضخامت برد PCB: | 1.6 میلی متر |
| کوچکترین سوراخ حفاری مکانیکی: | 0.20 میلی متر | حداقلفاصله/فضای خط: | 4/4 میلیون |
| رنگ ماسک لحیم کاری: | رنگ سبز KSM | رنگ افسانه ها: | رنگ سفید |
| سطح PCB تمام شده: | طلای غوطه وری | مشخصات هیئت مدیره: | آسیاب |
| کاربرد برد PCB: | کنترل صنعتی | ||
| درخواست نیاز ویژه: | کنترل امپدانس | ||
سوالات متداول:
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: بله، ما کارخانه هستیم، ما نمونه اولیه تولید PCB و خطوط تولید PCB با حجم زیاد داریم.
Q2: چه نوع فرمت فایل PCB را می توانید برای تولید بپذیرید؟
A: Gerber، PROTEL 99SE، PROTEL DXP، POWER PCB، CAM350، ODB+(.TGZ)
Q3: آیا فایل های PCB من وقتی آنها را برای ساخت به شما ارسال می کنم ایمن هستند؟
پاسخ: ما به حق چاپ مشتری احترام می گذاریم و هرگز PCB را برای شخص دیگری با فایل های شما تولید نمی کنیم، مگر اینکه از طرف شما اجازه کتبی دریافت کنیم، و این فایل ها را با هیچ شخص ثالث دیگری به اشتراک نمی گذاریم.و در صورت لزوم می توانیم NDA را با مشتری امضا کنیم.
Q4: اگر ما هیچ فایل PCB / فایل Gerber نداریم، فقط نمونه PCB را داریم، آیا می توانید آن را برای من تولید کنید؟
A: بله، ما می توانیم به شما کمک کنیم PCB را شبیه سازی کنید.فقط نمونه PCB را برای ما ارسال کنید، ما می توانیم طرح PCB را شبیه سازی کنیم و آن را کار کنیم.
Q5: زمان استاندارد شما برای PCB چقدر است؟
A: نمونه / نمونه اولیه (کمتر از 3 متر مربع):
1-2 لایه: 3 تا 5 روز کاری (سریعترین 24 ساعت برای خدمات چرخش سریع)
4-8 لایه: 7 تا 12 روز کاری (سریعترین 48 ساعت برای خدمات چرخش سریع)
تولید انبوه (کمتر از 200 متر مربع):
1-2 لایه: 7 تا 12 روز کاری
4-8 لایه: 10 تا 15 روز کاری
Q6: چه پرداختی را می پذیرید؟
A: حواله سیمی (T/T) یا اعتبار نامه (L/C) یا Paypal (فقط برای ارزش کوچک کمتر از 500 دلار آمریکا)
