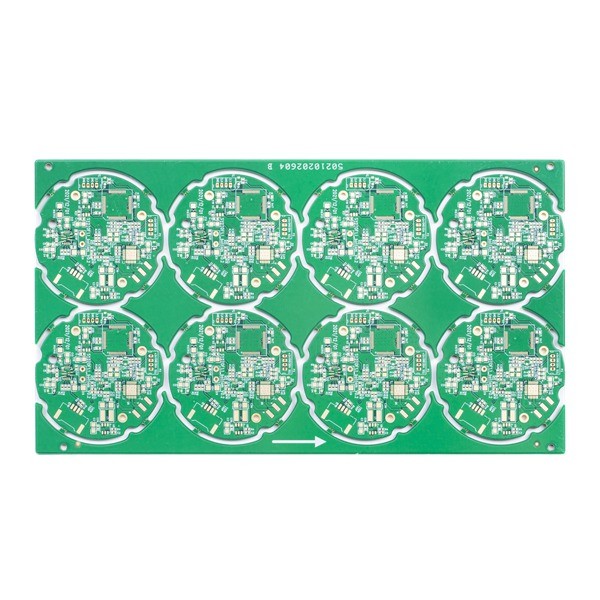

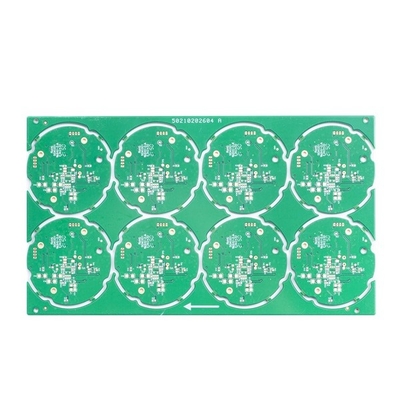

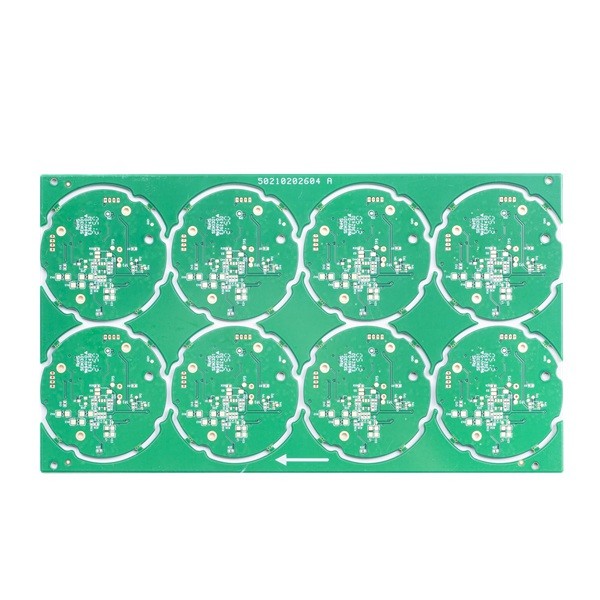

برد مدار چاپی صلب با TG بالا FR4 TG170 PCB چرخش سریع 1.6 میلی متری

برد مدار چاپی صلب با TG بالا FR4 TG170 PCB چرخش سریع 1.6 میلی متری

بردهای مدار چاپی چرخشی سریع تولید برد مدار چاپی برد مدار چاپی

برد مدار چاپی 4 لیتری با چرخش سریع TG بالا

مدار HSX کل منطقه تولید 10000 متر مربع را پوشش می دهد، بیش از 350 کارگر را استخدام می کند و هر ماه بیش از 5000 نوع PCB تولید می کند.محصولات ما به طور گسترده در بسیاری از صنایع، ارتباطات، منابع تغذیه، شبکه های کامپیوتری، محصولات دیجیتال، کنترل صنعتی، علم و آموزش، تجهیزات پزشکی و هوافضا و غیره استفاده می شود.

حداکثر لایه ها 32 لایه است (بیش از 20 لایه نیاز به بررسی دارد)

حداکثر اندازه پانل پایان 740 * 500 میلی متر است، اما اگر سمت پانل > 600 میلی متر باشد، باید برد را بررسی کنید.

حداقل اندازه پانل پایان 5 * 5 میلی متر است

مواد PCB شامل PI + FR4، FR4، Rogers، اچ است

قابلیت ضخامت PCB 0.2 ~ 4.0 میلی متر است (در صورت <0.2 میلی متر یا > 4 میلی متر نیاز به بررسی دارد) (و نمی توان سطح HASL را با ضخامت تخته </=0.6 میلی متر انجام داد)

ضخامت مس قابلیت مس پایه داخلی و خارجی: حداقل 0.3/0.5oz، حداکثر 3 اونس، پیشرفت 4-6 اونس

تحمل پیچ و خم: 0.075%

حداقلاندازه سوراخ: 0.15 میلی متر (اگر کوچکتر از 0.15 میلی متر باشد، باید تخته را بررسی کنید)

قابلیت حفاری حداقل HDI: 0.08-0.10 میلی متر

قابلیت مسیر/شکاف PCB: 3mil (0.075mm)

روش طرح مدار چاپی: مسیریابی/V-CUT/Punching

قابلیت ضخامت ماسک لحیم کاری: استاندارد 15-20um.پیشرفته: 35 میلی متر

حداقل قابلیت عرض پل ماسک لحیم کاری: سبز 4 میل، رنگ دیگر 4.8 میل

قابلیت پر کردن سوراخ های ماسک لحیم کاری: 0.1-0.5 میلی متر

رنگ ماسک لحیم کاری سبز، سبز مات، آبی، آبی مات، سیاه، مشکی مات، زرد، قرمز، سفید و غیره را پوشش می دهد.

صفحه ابریشمی PCB شامل سفید، مشکی و به درخواست شما می باشد

قابلیت لایه برداری ضخامت ماسک: 500-1000 میلی متر

فیلم اکسیداسیون قابلیت OSP: 0.2-0.5um

مزایای مدار HSX:

1) ساخت حرفه ای PCB به مدت 10 سال

2) موقعیت یابی پیشرفته، خط تولید حرفه ای

3) تکنولوژی تولید پایدار و بالغ

4) تضمین کیفیت با قابلیت اطمینان بالا

5) سیستم جامع خدمات بازار

6) پاسخ سریع، تحویل سریع

سوالات متداول:
Q1: چگونه می توانم نقل قول دریافت کنم?
پاسخ: لطفا فایل gerber را با فرمت Gerber، PROTEL 99SE، PROTEL DXP، POWER PCB، CAM350، ODB برای ما ارسال کنید و مقادیر تقاضا را ارائه دهید.ما بر این اساس نقل قول ارائه خواهیم کرد.

Q2: آیا می توانید PCB ها را از یک فایل تصویری بسازید?
پاسخ: نه. اما اگر می توانید یک نمونه PCB برای ما بفرستید، می توانیم طرح آن را شبیه سازی کنیم و آن را درست کنیم.

Q3: آیا PCB در انبار دارید؟.
پاسخ: اکثر بردهای PCB سفارشی هستند و طرح های مختلفی دارند، ما آنها را طبق فایل های ژربری که توسط مشتریان ارائه می شود تولید می کنیم.

Q4: شما معمولا از چه مواد FR4 استفاده می کنید؟

A: Kingboard، ITEQ، Shengyi...

س5:معمولاً از چه نوع حمل و نقل استفاده می کنید?
پاسخ: برای سفارش حجم کم، ما همیشه پیشنهاد می کنیم که تخته ها را با خدمات DHL، UPS، FedEx درب به درب ارسال کنید، می توانیم از حساب حمل و نقل شما برای جمع آوری استفاده کنیم یا از حساب خود برای ارسال در مدت تحویل DDU (وظایف واردات بدون پرداخت) استفاده کنیم.
و برای سفارش حجم زیاد، برای صرفه جویی در هزینه باربری، سفارش حمل و نقل هوایی یا دریایی را پیشنهاد می کنیم، البته اگر فورواردر خود را دارید و می توانید اطلاعات را در اختیار ما قرار دهید، می توانیم برای هماهنگی حمل با آنها تماس بگیریم.
