لحیم کاری آبی مقاوم در برابر چرخش سریع بردهای PCB ساخت FR4 IT180 TG180

لحیم کاری آبی مقاوم در برابر چرخش سریع بردهای PCB ساخت FR4 IT180 TG180

Quick Turn PCB Boards Blue Solder Resist Quick Turn PCB Manufacturers PCB Fabrication and Montage PCB Manufacturing

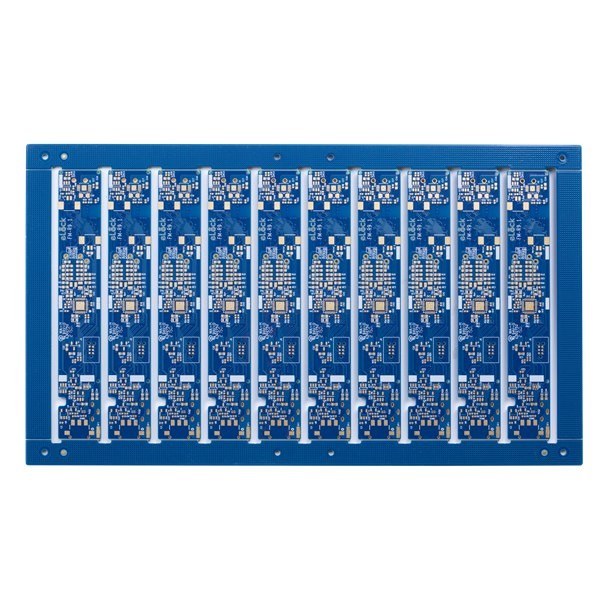

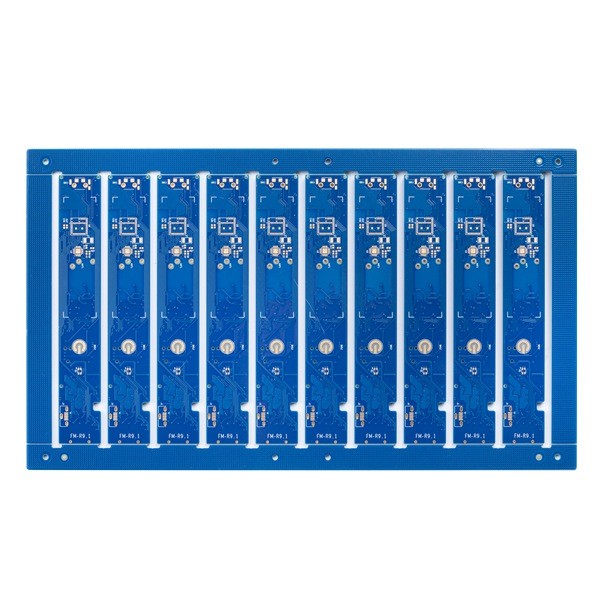

برد ماسک لحیم کاری آبی سریع 4L TG180

مدار HSX کل منطقه تولید 10000 متر مربع را پوشش می دهد، بیش از 350 کارگر را استخدام می کند و هر ماه بیش از 5000 نوع PCB تولید می کند.محصولات ما به طور گسترده در بسیاری از صنایع، ارتباطات، منابع تغذیه، شبکه های کامپیوتری، محصولات دیجیتال، کنترل صنعتی، علم و آموزش، تجهیزات پزشکی و هوافضا و غیره استفاده می شود.

حداکثر لایه ها 32 لایه است (بیش از 20 لایه نیاز به بررسی دارد)

حداکثر اندازه پانل پایان 740 * 500 میلی متر است، اما اگر سمت پانل > 600 میلی متر باشد، باید برد را بررسی کنید.

حداقل اندازه پانل پایان 5 * 5 میلی متر است

مواد PCB شامل PI + FR4، FR4، Rogers، اچ است

قابلیت ضخامت PCB 0.2 ~ 4.0 میلی متر است (در صورت <0.2 میلی متر یا > 4 میلی متر نیاز به بررسی دارد) (و نمی توان سطح HASL را با ضخامت تخته </=0.6 میلی متر انجام داد)

ضخامت مس قابلیت مس پایه داخلی و خارجی: حداقل 0.3/0.5oz، حداکثر 3 اونس، پیشرفت 4-6 اونس

تحمل پیچ و خم: 0.075%

حداقلاندازه سوراخ: 0.15 میلی متر (اگر کوچکتر از 0.15 میلی متر باشد، باید تخته را بررسی کنید)

قابلیت حفاری حداقل HDI: 0.08-0.10 میلی متر

قابلیت مسیر/شکاف PCB: 3mil (0.075mm)

روش طرح مدار چاپی: مسیریابی/V-CUT/Punching

قابلیت ضخامت ماسک لحیم کاری: استاندارد 15-20um.پیشرفته: 35 میلی متر

حداقل قابلیت عرض پل ماسک لحیم کاری: سبز 4 میل، رنگ دیگر 4.8 میل

قابلیت پر کردن سوراخ های ماسک لحیم کاری: 0.1-0.5 میلی متر

رنگ ماسک لحیم کاری سبز، سبز مات، آبی، آبی مات، سیاه، مشکی مات، زرد، قرمز، سفید و غیره را پوشش می دهد.

صفحه ابریشمی PCB شامل سفید، مشکی و به درخواست شما می باشد

قابلیت لایه برداری ضخامت ماسک: 500-1000 میلی متر

فیلم اکسیداسیون قابلیت OSP: 0.2-0.5um

مزایای مدار HSX:

1) ساخت حرفه ای PCB به مدت 10 سال

2) موقعیت یابی پیشرفته، خط تولید حرفه ای

3) تکنولوژی تولید پایدار و بالغ

4) تضمین کیفیت با قابلیت اطمینان بالا

5) سیستم جامع خدمات بازار

6) پاسخ سریع، تحویل سریع

سوالات متداول:

Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: بله، ما کارخانه هستیم، ما نمونه اولیه تولید PCB و خطوط تولید PCB با حجم زیاد داریم.

Q2: ظرفیت تولید کارخانه PCB شما چطور؟
A: ظرفیت تولید ماهانه ما 50000 متر مربع در ماه و 5000 نوع در ماه است.

Q3:اگر فایل PCB/فایل Gerber نداریم، فقط نمونه PCB را داریم، آیا می توانید آن را برای من تولید کنید؟
A: بله، ما می توانیم به شما کمک کنیم PCB را شبیه سازی کنید.فقط نمونه PCB را برای ما ارسال کنید، ما می توانیم طرح PCB را شبیه سازی کنیم و آن را کار کنیم.

Q4: معمولا PCB را چگونه ارسال می کنید؟
پاسخ: معمولاً برای بسته‌های کوچک، ما تخته‌ها را با خدمات DHL، UPS، FedEx درب به درب ارسال می‌کنیم، می‌توانیم از حساب حمل‌ونقل شما برای جمع‌آوری استفاده کنیم یا از حساب خود برای ارسال در مدت تحویل DDU (هزینه واردات بدون پرداخت) استفاده کنیم.
برای کالاهای سنگین بیش از 300 کیلوگرم، ممکن است برای صرفه جویی در هزینه حمل، بردهای PCB شما را از طریق کشتی یا هوا ارسال کنیم.البته، اگر شما فورواردر خود را دارید، ممکن است برای رسیدگی به حمل و نقل شما با آنها تماس بگیریم.

Q5: زمان استاندارد تولید شما چقدر است?
A: نمونه / نمونه اولیه (کمتر از 3 متر مربع):
1-2 لایه: 3 تا 5 روز کاری (سریعترین 24 ساعت برای خدمات چرخش سریع)
4-8 لایه: 7 تا 12 روز کاری (سریعترین 48 ساعت برای خدمات چرخش سریع)
تولید انبوه (کمتر از 200 متر مربع):
1-2 لایه: 7 تا 12 روز کاری
4-8 لایه: 10 تا 15 روز کاری
