تخته‌های مدار چاپی چرخشی سریع FR4 BGA 6 لایه 8 میل ماسک لحیم کاری سبز Big Au Area

تخته‌های مدار چاپی چرخشی سریع FR4 BGA 6 لایه 8 میلی‌میلی ماسک لحیم کاری سبز Big Au Area

چرخش سریع بردهای PCB محصول دیجیتال Big Au Area BGA FAST حجم عظیم سفارش نمونه سریع

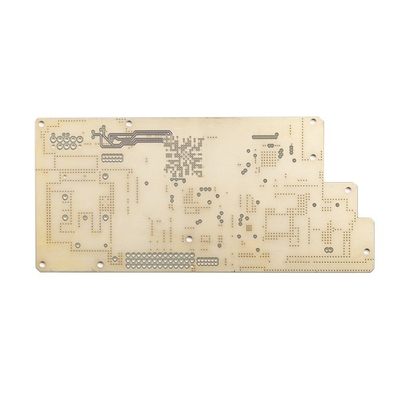

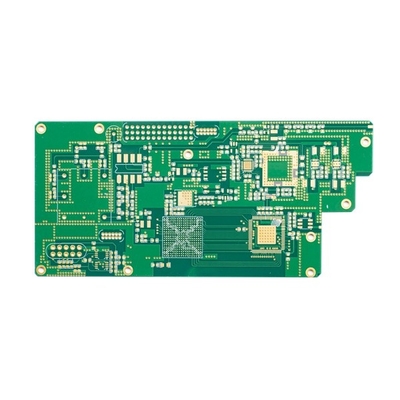

PCB چرخش سریع 6 لایه با ناحیه طلا بزرگ

مزایای مدار H SX:

1) ساخت حرفه ای PCB به مدت 10 سال

2) موقعیت یابی بالا، خط تولید حرفه ای

3) فناوری تولید پایدار و بالغ

4) تضمین کیفیت با قابلیت اطمینان بالا

5) سیستم جامع خدمات بازار

6) پاسخ سریع، تحویل سریع

حداقل اندازه پانل پایان 5 * 5 میلی متر است

مواد PCB شامل PI + FR4، FR4، Rogers، اچ است

قابلیت ضخامت PCB 0.2 ~ 4.0 میلی متر است (در صورت <0.2 میلی متر یا > 4 میلی متر نیاز به بررسی دارد) (و نمی توان سطح HASL را با ضخامت تخته </=0.6 میلی متر انجام داد)

ضخامت مس قابلیت مس پایه داخلی و خارجی: حداقل 0.3/0.5oz، حداکثر 3 اونس، پیشرفت 4-6 اونس

تحمل پیچ و خم: 0.075%

حداقلاندازه سوراخ: 0.15 میلی متر (اگر کوچکتر از 0.15 میلی متر باشد، باید تخته را بررسی کنید)

قابلیت حفاری حداقل HDI: 0.08-0.10 میلی متر

قابلیت مسیر/شکاف PCB: 3mil (0.075mm)

روش طرح مدار چاپی: مسیریابی/V-CUT/Punching

قابلیت ضخامت ماسک لحیم کاری: استاندارد 15-20um.پیشرفته: 35 میلی متر

حداقل قابلیت عرض پل ماسک لحیم کاری: سبز 4 میل، رنگ دیگر 4.8 میل

قابلیت پر کردن سوراخ های ماسک لحیم کاری: 0.1-0.5 میلی متر

رنگ ماسک لحیم کاری سبز، سبز مات، آبی، آبی مات، سیاه، مشکی مات، زرد، قرمز، سفید و غیره را پوشش می دهد.

صفحه ابریشمی PCB شامل سفید، مشکی و به درخواست شما می باشد

قابلیت لایه برداری ضخامت ماسک: 500-1000 میلی متر

فیلم اکسیداسیون قابلیت OSP: 0.2-0.5um

سوالات متداول:
Q1: آیا می توانید خدمات مونتاژ PCB و منبع یابی قطعات را ارائه دهید؟
پاسخ: بله، ما همچنین می توانیم در صورت درخواست، منبع یابی قطعات و خدمات مونتاژ PCB و همچنین ساخت جعبه را ارائه دهیم.

Q2: با کدام کشورها کار کرده اید؟
A: ایالات متحده آمریکا، کانادا، ایتالیا، آلمان، بریتانیا، اسپانیا، فرانسه، روسیه، ایران، ترکیه، جمهوری چک، اتریش، استرالیا، برزیل، ژاپن، هند و غیره.

Q3: آیا فایل های PCB من وقتی آنها را برای ساخت به شما ارسال می کنم ایمن هستند؟
پاسخ: ما به حق چاپ مشتری احترام می گذاریم و هرگز PCB را برای شخص دیگری با فایل های شما تولید نمی کنیم مگر اینکه از طرف شما اجازه کتبی دریافت کنیم و این فایل ها را با هیچ شخص ثالث دیگری به اشتراک نخواهیم گذاشت.و در صورت لزوم می توانیم NDA را با مشتری امضا کنیم.

Q4: اگر ما هیچ فایل PCB / فایل Gerber نداریم، فقط نمونه PCB را داریم، آیا می توانید آن را برای من تولید کنید؟
A: بله، ما می توانیم به شما کمک کنیم PCB را شبیه سازی کنید.فقط نمونه PCB را برای ما ارسال کنید، ما می توانیم طرح PCB را شبیه سازی کنیم و آن را کار کنیم.

Q5: زمان استاندارد شما برای PCB چقدر است؟
A: نمونه / نمونه اولیه (کمتر از 3 متر مربع):
1-2 لایه: 3 تا 5 روز کاری (سریعترین 24 ساعت برای خدمات چرخش سریع)
4-8 لایه: 7 تا 12 روز کاری (سریعترین 48 ساعت برای خدمات چرخش سریع)
تولید انبوه (کمتر از 200 متر مربع):
1-2 لایه: 7 تا 12 روز کاری
4-8 لایه: 10 تا 15 روز کاری
