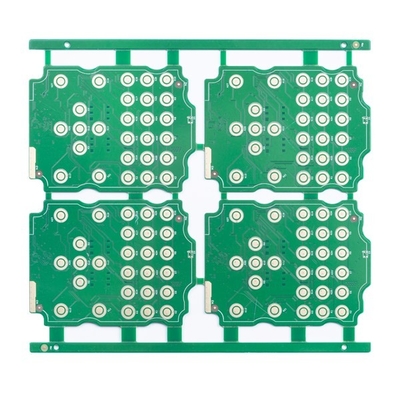

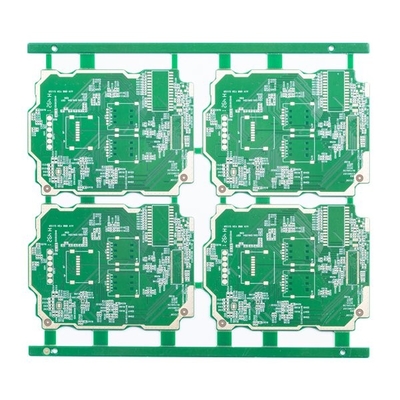

بردهای PCB چرخش سریع 4 لیتری برد نمونه اولیه الکترونیکی طلایی غوطه وری 5 میل
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام PCB | برد مدار چاپی چرخش سریع 4 لیتری | ماتریال | FR4 S1000-2 TG170 |
|---|---|---|---|
| سطح تمام شد | طلای غوطه وری | ضخامت تخته | 1.0 میلی متر |
| ضخامت مس | 1/1/1/1OZ1/1/1/1OZ | Min. حداقل line distance/space فاصله/فضای خط | 5/5 میلیون |
| ماسک جوشکاری | ماسک لحیم کاری KSM سبز | کوچکترین سوراخ حفاری مکانیکی | 0.2 میلی متر |
| نیاز ویژه | کنترل امپدانس/رزین پر و روکش شده است | محصولات ارتباطات کاربردی | محصولات دستگاه های ارتباطی |
| برجسته | بردهای مدار چاپی 5 میلی لیتری,بردهای مدار چاپی چرخش سریع 4 لیتری,برد نمونه اولیه الکترونیکی 5 میلی لیتری |
||
توضیحات محصول
بردهای PCB چرخش سریع 4 لیتری برد نمونه اولیه الکترونیکی طلایی غوطه وری 5 میل
بردهای مدار چاپی چرخشی سریع دستگاههای ارتباطی محصولات اپوکسی از طریق دوشاخه چرخش سریع PCB
برد مدار چاپی چرخش سریع 4 لیتری
حداکثر اندازه پانل پایان 740 * 500 میلی متر است، اما اگر سمت پانل > 600 میلی متر باشد، باید برد را بررسی کنید.
حداقل اندازه پانل پایان 5 * 5 میلی متر است
مواد PCB شامل PI + FR4، FR4، Rogers، اچ است
قابلیت ضخامت PCB 0.2 ~ 4.0 میلی متر است (در صورت <0.2 میلی متر یا > 4 میلی متر نیاز به بررسی دارد) (و نمی توان سطح HASL را با ضخامت تخته </=0.6 میلی متر انجام داد)
ضخامت مس قابلیت مس پایه داخلی و خارجی: حداقل 0.3/0.5oz، حداکثر 3 اونس، پیشرفت 4-6 اونس
تحمل پیچ و خم: 0.075%
حداقلاندازه سوراخ: 0.15 میلی متر (اگر کوچکتر از 0.15 میلی متر باشد، باید تخته را بررسی کنید)
قابلیت حفاری حداقل HDI: 0.08-0.10 میلی متر
قابلیت مسیر/شکاف PCB: 3mil (0.075mm)
روش طرح مدار چاپی: مسیریابی/V-CUT/Punching
قابلیت ضخامت ماسک لحیم کاری: استاندارد 15-20um.پیشرفته: 35 میلی متر
حداقل قابلیت عرض پل ماسک لحیم کاری: سبز 4 میل، رنگ دیگر 4.8 میل
قابلیت پر کردن سوراخ های ماسک لحیم کاری: 0.1-0.5 میلی متر
رنگ ماسک لحیم کاری سبز، سبز مات، آبی، آبی مات، سیاه، مشکی مات، زرد، قرمز، سفید و غیره را پوشش می دهد.
صفحه ابریشمی PCB شامل سفید، مشکی و به درخواست شما می باشد
| تعداد لایه ها: | 4 لایه | لمینت برد مدار: | FR4 TG170 S1000-2 |
| ضخامت مس متفاوت: | 1/1/1/1OZ | ضخامت برد PCB: | 1.0 میلی متر |
| کوچکترین سوراخ حفاری مکانیکی: | 0.20 میلی متر | حداقلفاصله/فضای خط: | 5/5 میلیون |
| رنگ ماسک لحیم کاری: | رنگ سبز | رنگ افسانه ها: | رنگ سفید |
| سطح PCB تمام شده: | طلای غوطه وری | مشخصات هیئت مدیره: | آسیاب |
| کاربرد برد PCB: | ارتباطات | ||
| درخواست نیاز ویژه: | کنترل امپدانس/رزین پر و روکش شده است | ||
سوالات متداول:
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: بله، ما کارخانه هستیم، ما نمونه اولیه تولید PCB و خطوط تولید PCB با حجم زیاد داریم.
Q2: چه نوع فرمت فایل PCB را می توانید برای تولید بپذیرید؟
A: Gerber، PROTEL 99SE، PROTEL DXP، POWER PCB، CAM350، ODB+(.TGZ)
Q3: آیا فایل های PCB من وقتی آنها را برای ساخت به شما ارسال می کنم ایمن هستند؟
پاسخ: ما به حق چاپ مشتری احترام می گذاریم و هرگز PCB را برای شخص دیگری با فایل های شما تولید نمی کنیم مگر اینکه از طرف شما اجازه کتبی دریافت کنیم و این فایل ها را با هیچ شخص ثالث دیگری به اشتراک نخواهیم گذاشت.و در صورت لزوم می توانیم NDA را با مشتری امضا کنیم.
Q4: اگر ما هیچ فایل PCB / فایل Gerber نداریم، فقط نمونه PCB را داریم، آیا می توانید آن را برای من تولید کنید؟
A: بله، ما می توانیم به شما کمک کنیم PCB را شبیه سازی کنید.فقط نمونه PCB را برای ما ارسال کنید، ما می توانیم طرح PCB را شبیه سازی کنیم و آن را کار کنیم.
Q5: زمان استاندارد شما برای PCB چقدر است؟
A: نمونه / نمونه اولیه (کمتر از 3 متر مربع):
1-2 لایه: 3 تا 5 روز کاری (سریعترین 24 ساعت برای خدمات چرخش سریع)
4-8 لایه: 7 تا 12 روز کاری (سریعترین 48 ساعت برای خدمات چرخش سریع)
تولید انبوه (کمتر از 200 متر مربع):
1-2 لایه: 7 تا 12 روز کاری
4-8 لایه: 10 تا 15 روز کاری
Q6: چه پرداختی را می پذیرید؟
A: حواله سیمی (T/T) یا اعتبار نامه (L/C) یا Paypal (فقط برای ارزش کوچک کمتر از 500 دلار آمریکا)
