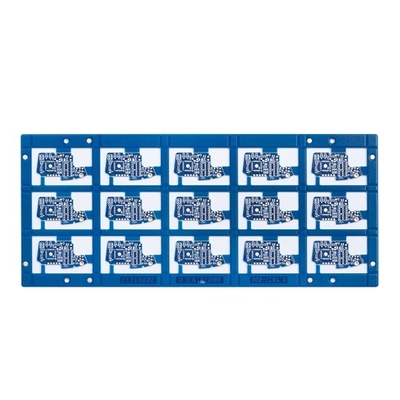

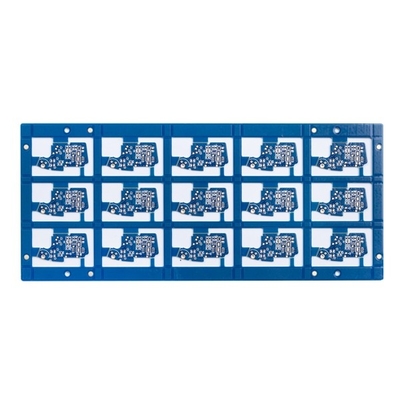

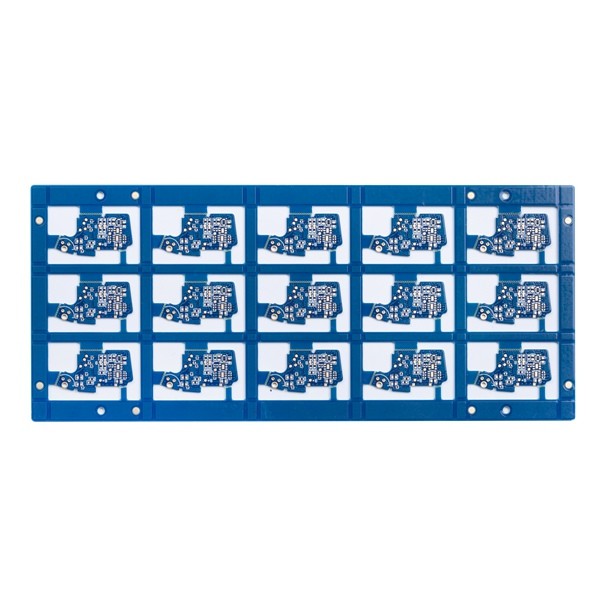

ماسک لحیم کاری آبی 5 میل طلایی غوطه وری پی سی بی حفره پر شده با رزین

ماسک لحیم کاری آبی 5 میل طلایی غوطه وری پی سی بی حفره پر شده با رزین

چرخش سریع بردهای مدار چاپی محصولات ارتباطی با حفره پر شده با رزین مدارهای مدار چاپی نیمه سوراخ مدار چاپی کنترل امپدانس مدارهای سریع

مدار چاپی مدار چاپی 6 لیتری با حفره پر از رزین

Fast Turnaround Pcb، مدار Huashengxin یک تولید کننده حرفه ای برای بردهای مدار چاپی است.محصولات Huashengxin 1 ~ 32 لیتر FR-4 PCB، IMS PCB، بردهای HDI، بردهای PTFE فرکانس بالا و بردهای انعطاف پذیر سخت و غیره را پوشش می دهند. ما خدمات تولید چرخش سریع انعطاف پذیر (12 ساعت تا 72 ساعت)، و همچنین حجم کم تا حجم بزرگ را ارائه می دهیم. ساخت PCB.و محصولات ما به طور گسترده ای از صنعت ارتباطات، دستگاه های منابع تغذیه، شبکه های کامپیوتری تا صنعت هوافضا استفاده می شود.

لایه ها: 1-32 لایه، اگر لایه 20 لیتر یا مادیان از 20 لیتر باشد، باید تخته را بررسی کنید.

حداکثر اندازه پانل پایان 740 * 500 میلی متر است، اما اگر سمت پانل > 600 میلی متر باشد، باید آن را بررسی کنید.

حداقل اندازه پانل 5 * 5 میلی متر است.

مواد اولیه بردهای مدار چاپی شامل مواد FR4، راجرز، بدون هالوژن، مواد TG بالا...

زمان پرس لمینیت سوراخ های کور و مدفون: با همان هسته ≤3 بار فشار دهید (بیش از 3 بار باید بازبینی شود)

قابلیت ضخامت PCB از 0.2 تا 4.0 میلی متر است، اگر ضخامت کمتر از 0.2 میلی متر یا بیشتر از 4 میلی متر باشد، ابتدا باید آن را بررسی کنید.

قابلیت ضخامت مس PCB: لایه داخلی≤ 6 OZ (اما ضخامت مس ≥5 OZ برای 4L،≥4OZ برای 6L،≥3OZ برای 8L و بالاتر باید بررسی شود)
لایه خارجی مس: ≤ 10 OZ (≥5 OZ نیاز به بررسی دارد)

تحمل کمان و پیچش 0.075٪ است.

حداقل اندازه سوراخ: 1) اگر ضخامت تخته ≤2.0 میلی متر باشد، اندازه سوراخ حداقل 0.20 میلی متر است.اگر ضخامت تخته بیش از 2.0 میلی متر باشد، اندازه سوراخ حداقل: نسبت ابعاد ≤10 (برای مته)
2) اگر ضخامت تخته ≤0.8 میلی متر باشد، اندازه سوراخ حداقل 0.10 میلی متر است.اگر ضخامت تخته ≤1.2 میلی متر باشد، اندازه سوراخ حداقل 0.15 میلی متر است

رنگ ماسک لحیم کاری: سبز، سبز مات، آبی، آبی مات، مشکی، مشکی مات، زرد، قرمز، سفید و به درخواست شما.

رنگ صفحه ابریشمی: سفید، مشکی و به درخواست شما

سطح تکمیل شده: HASL، LF-HASL، ENIG، غوطه وری Sn، OSP، انتخابی ENIG + OSP، نقره غوطه ور، ENEPIG، آبکاری طلای سخت و غیره.

سوالات متداول:
Q1: چگونه می توانم نقل قول دریافت کنم?
پاسخ: لطفا فایل gerber را با فرمت Gerber، PROTEL 99SE، PROTEL DXP، POWER PCB، CAM350، ODB برای ما ارسال کنید و مقادیر تقاضا را ارائه دهید.ما بر این اساس نقل قول ارائه خواهیم کرد.

Q2: آیا می توانید PCB ها را از یک فایل تصویری بسازید?
پاسخ: نه. اما اگر می توانید یک نمونه PCB برای ما بفرستید، می توانیم طرح آن را شبیه سازی کنیم و آن را درست کنیم.

Q3: آیا PCB در انبار دارید؟.
پاسخ: اکثر بردهای PCB سفارشی هستند و طرح های مختلفی دارند، ما آنها را طبق فایل های ژربری که توسط مشتریان ارائه می شود تولید می کنیم.

Q4: شما معمولا از چه مواد FR4 استفاده می کنید؟

A: Kingboard، ITEQ، Shengyi...

س5:معمولاً از چه نوع حمل و نقل استفاده می کنید?
پاسخ: برای سفارش حجم کم، ما همیشه پیشنهاد می کنیم که تخته ها را با خدمات DHL، UPS، FedEx درب به درب ارسال کنید، می توانیم از حساب حمل و نقل شما برای جمع آوری استفاده کنیم یا از حساب خود برای ارسال در مدت تحویل DDU (وظایف واردات بدون پرداخت) استفاده کنیم.
و برای سفارش حجم زیاد، برای صرفه جویی در هزینه باربری، سفارش حمل و نقل هوایی یا دریایی را پیشنهاد می کنیم، البته اگر فورواردر خود را دارید و می توانید اطلاعات را در اختیار ما قرار دهید، می توانیم برای هماهنگی حمل با آنها تماس بگیریم.
