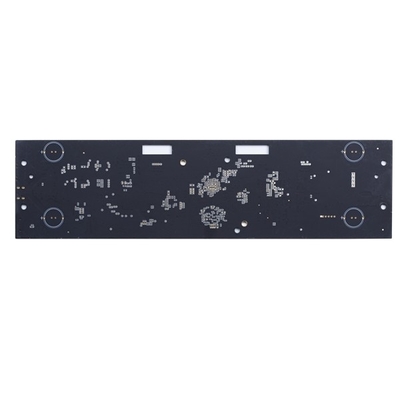

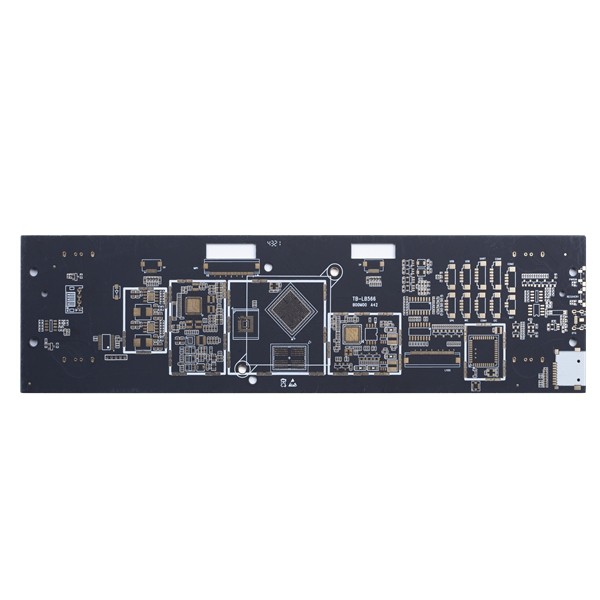

مدارهای مدارهای مدار چاپی انعطاف پذیر چرخشی سریع 3 میل FR4 طلایی غوطه وری BGA کوچک 3.0 میلی متر

مدارهای مدارهای مدار چاپی انعطاف پذیر چرخشی سریع 3 میل FR4 طلایی غوطه وری BGA کوچک 3.0 میلی متر

چرخش سریع تخته های PCB خط کوچک فضا و شکاف کوچک از طریق رزین کنترل امپدانس اندازه پر شده و روکش شده روی PCB سریع

مدار مدار چاپی 6 لیتری با چرخش سریع با BGA کوچک

مدار Shenzhen Huashengxin که در سال 2010 تأسیس شد، یک تولید کننده حرفه ای برای بردهای مدار چاپی است.محصولات Huashengxin 1 ~ 32 لیتر FR-4 PCB، IMS PCB، بردهای HDI، بردهای PTFE فرکانس بالا و بردهای انعطاف پذیر سخت و غیره را پوشش می دهند. ما خدمات تولید چرخش سریع انعطاف پذیر (12 ساعت تا 72 ساعت)، و همچنین حجم کم تا حجم بزرگ را ارائه می دهیم. ساخت PCB.و محصولات ما به طور گسترده ای از صنعت ارتباطات، دستگاه های منابع تغذیه، شبکه های کامپیوتری تا صنعت هوافضا استفاده می شود.

لایه ها: 1-32 لایه، اگر لایه 20 لیتر یا مادیان از 20 لیتر باشد، باید تخته را بررسی کنید.

حداکثر اندازه پانل پایان 740 * 500 میلی متر است، اما اگر سمت پانل > 600 میلی متر باشد، باید آن را بررسی کنید.

حداقل اندازه پانل 5 * 5 میلی متر است.

مواد اولیه بردهای مدار چاپی شامل مواد FR4، راجرز، بدون هالوژن، مواد TG بالا...

زمان پرس لمینیت سوراخ های کور و مدفون: با همان هسته ≤3 بار فشار دهید (بیش از 3 بار باید بازبینی شود)

قابلیت ضخامت PCB از 0.2 تا 4.0 میلی متر است، اگر ضخامت کمتر از 0.2 میلی متر یا بیشتر از 4 میلی متر باشد، ابتدا باید آن را بررسی کنید.

قابلیت ضخامت مس PCB: لایه داخلی≤ 6 OZ (اما ضخامت مس ≥5 OZ برای 4L،≥4OZ برای 6L،≥3OZ برای 8L و بالاتر باید بررسی شود)
لایه خارجی مس: ≤ 10 OZ (≥5 OZ نیاز به بررسی دارد)

تحمل کمان و پیچش 0.075٪ است.

حداقل اندازه سوراخ: 1) اگر ضخامت تخته ≤2.0 میلی متر باشد، اندازه سوراخ حداقل 0.20 میلی متر است.اگر ضخامت تخته بیش از 2.0 میلی متر باشد، اندازه سوراخ حداقل: نسبت ابعاد ≤10 (برای مته)
2) اگر ضخامت تخته ≤0.8 میلی متر باشد، اندازه سوراخ حداقل 0.10 میلی متر است.اگر ضخامت تخته ≤1.2 میلی متر باشد، اندازه سوراخ حداقل 0.15 میلی متر است

رنگ ماسک لحیم کاری: سبز، سبز مات، آبی، آبی مات، مشکی، مشکی مات، زرد، قرمز، سفید و به درخواست شما.

رنگ صفحه ابریشمی: سفید، مشکی و به درخواست شما

سطح تکمیل شده: HASL، LF-HASL، ENIG، غوطه وری Sn، OSP، انتخابی ENIG + OSP، نقره غوطه ور، ENEPIG، آبکاری طلای سخت و غیره.

سوالات متداول:

Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: بله، ما کارخانه هستیم، ما نمونه اولیه تولید PCB و خطوط تولید PCB با حجم زیاد داریم.

س2: ظرفیت تولید کارخانه PCB شما چطور؟
A: ظرفیت تولید ماهانه ما 50000 متر مربع در ماه و 5000 نوع در ماه است.

س3:اگر فایل PCB/فایل Gerber نداریم، فقط نمونه PCB را داریم، آیا می توانید آن را برای من تولید کنید؟
A: بله، ما می توانیم به شما کمک کنیم PCB را شبیه سازی کنید.فقط نمونه PCB را برای ما ارسال کنید، ما می توانیم طرح PCB را شبیه سازی کنیم و آن را کار کنیم.

س4: معمولا PCB را چگونه ارسال می کنید؟
پاسخ: معمولاً برای بسته‌های کوچک، ما تخته‌ها را با خدمات DHL، UPS، FedEx درب به درب ارسال می‌کنیم، می‌توانیم از حساب حمل‌ونقل شما برای جمع‌آوری استفاده کنیم یا از حساب خود برای ارسال در مدت تحویل DDU (هزینه واردات بدون پرداخت) استفاده کنیم.
برای کالاهای سنگین بیش از 300 کیلوگرم، ممکن است برای صرفه جویی در هزینه حمل، بردهای PCB شما را از طریق کشتی یا هوا ارسال کنیم.البته، اگر شما فورواردر خود را دارید، ممکن است برای رسیدگی به حمل و نقل شما با آنها تماس بگیریم.

Q5: زمان استاندارد شما برای چیست؟ تولید?
A: نمونه / نمونه اولیه (کمتر از 3 متر مربع):
1-2 لایه: 3 تا 5 روز کاری (سریعترین 24 ساعت برای خدمات چرخش سریع)
4-8 لایه: 7 تا 12 روز کاری (سریعترین 48 ساعت برای خدمات چرخش سریع)
تولید انبوه (کمتر از 200 متر مربع):
1-2 لایه: 7 تا 12 روز کاری
4-8 لایه: 10 تا 15 روز کاری
