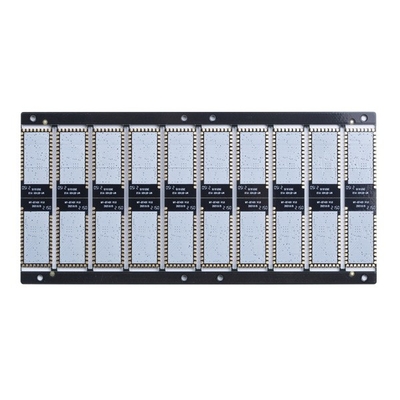

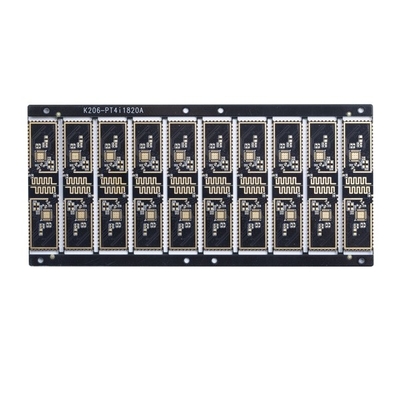

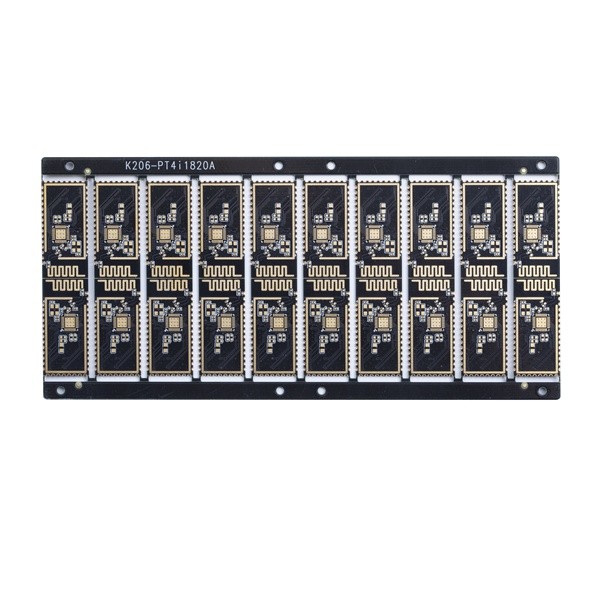

چرخش سریع PCB 4 لایه با سوراخ رزین 5 میل

دستگاه پزشکی 4 لایه PCB چرخش سریع 5 میلیون با سوراخ رزین

بردهای مدار چاپی چرخشی سریع امپدانس کنترل رزین نیمه سوراخ پر شده و روی برد مدار چرخش سریع دستگاه پزشکی

PCB چرخش سریع 4 لایه با سوراخ رزین

مدار Shenzhen Huashengxin که در سال 2010 تأسیس شد، یک تولید کننده حرفه ای برای بردهای مدار چاپی است.محصولات Huashengxin 1 ~ 32 لیتر FR-4 PCB، IMS PCB، بردهای HDI، بردهای PTFE فرکانس بالا و بردهای انعطاف پذیر سخت و غیره را پوشش می دهند. ما خدمات تولید چرخش سریع انعطاف پذیر (12 ساعت تا 72 ساعت)، و همچنین حجم کم تا حجم بزرگ را ارائه می دهیم. ساخت PCB.و محصولات ما به طور گسترده ای از صنعت ارتباطات، دستگاه های منابع تغذیه، شبکه های کامپیوتری تا صنعت هوافضا استفاده می شود.

لایه ها: 1-32 لایه، اگر لایه 20 لیتر یا مادیان از 20 لیتر باشد، باید تخته را بررسی کنید.

حداکثر اندازه پانل پایان 740 * 500 میلی متر است، اما اگر سمت پانل > 600 میلی متر باشد، باید آن را بررسی کنید.

حداقل اندازه پانل 5 * 5 میلی متر است.

مواد اولیه بردهای مدار چاپی شامل مواد FR4، راجرز، بدون هالوژن، مواد TG بالا...

زمان پرس لمینیت سوراخ های کور و مدفون: با همان هسته ≤3 بار فشار دهید (بیش از 3 بار باید بازبینی شود)

قابلیت ضخامت PCB از 0.2 تا 4.0 میلی متر است، اگر ضخامت کمتر از 0.2 میلی متر یا بیشتر از 4 میلی متر باشد، ابتدا باید آن را بررسی کنید.

قابلیت ضخامت مس PCB: لایه داخلی≤ 6 OZ (اما ضخامت مس ≥5 OZ برای 4L،≥4OZ برای 6L،≥3OZ برای 8L و بالاتر باید بررسی شود)
لایه خارجی مس: ≤ 10 OZ (≥5 OZ نیاز به بررسی دارد)

تحمل کمان و پیچش 0.075٪ است.

حداقل اندازه سوراخ: 1) اگر ضخامت تخته ≤2.0 میلی متر باشد، اندازه سوراخ حداقل 0.20 میلی متر است.اگر ضخامت تخته بیش از 2.0 میلی متر باشد، اندازه سوراخ حداقل: نسبت ابعاد ≤10 (برای مته)
2) اگر ضخامت تخته ≤0.8 میلی متر باشد، اندازه سوراخ حداقل 0.10 میلی متر است.اگر ضخامت تخته ≤1.2 میلی متر باشد، اندازه سوراخ حداقل 0.15 میلی متر است

رنگ ماسک لحیم کاری: سبز، سبز مات، آبی، آبی مات، مشکی، مشکی مات، زرد، قرمز، سفید و به درخواست شما.

رنگ صفحه ابریشمی: سفید، مشکی و به درخواست شما

سطح تکمیل شده: HASL، LF-HASL، ENIG، غوطه وری Sn، OSP، انتخابی ENIG + OSP، نقره غوطه ور، ENEPIG، آبکاری طلای سخت و غیره.

سوالات متداول:
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: بله، ما کارخانه هستیم، ما نمونه اولیه تولید PCB و خطوط تولید PCB با حجم زیاد داریم.

Q2: چه نوع فرمت فایل PCB را می توانید برای تولید بپذیرید؟
A: Gerber، PROTEL 99SE، PROTEL DXP، POWER PCB، CAM350، ODB+(.TGZ)

Q3: آیا فایل های PCB ما بررسی می شود؟
پاسخ: بله.داده های شما توسط تیم مهندسین ما بررسی می شود.اگر مشکل فنی پیدا کردیم یا سوالی داشتیم با شما تماس می گیریم و مشکلات را با هم حل می کنیم.

Q4: آیا محصول ما قبل از حمل و نقل آزمایش می شود؟
پاسخ: بله.اگر روش‌های آزمایش را در اختیار ما قرار دهید، می‌توانیم تست مدار عملکرد را ارائه دهیم.

Q5: آیا خدمات مونتاژ PCB را نیز ارائه می دهید؟
برای کالاهای سنگین بیش از 300 کیلوگرم، ممکن است برای صرفه جویی در هزینه حمل، بردهای PCB شما را از طریق کشتی یا هوا ارسال کنیم.البته، اگر شما فورواردر خود را دارید، ممکن است برای رسیدگی به حمل و نقل شما با آنها تماس بگیریم.
