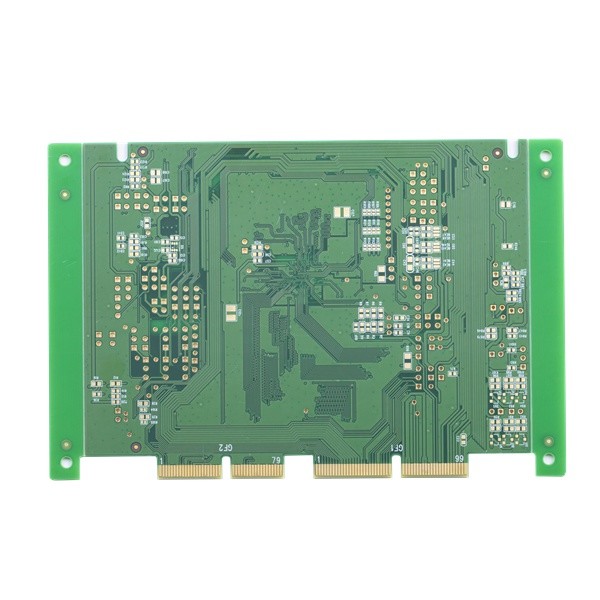

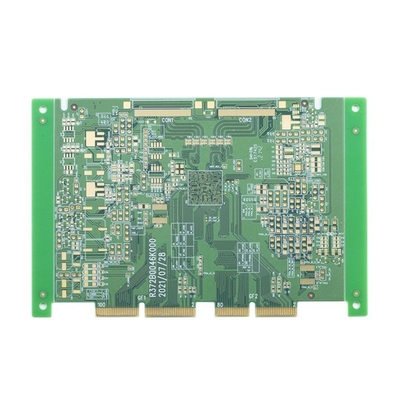

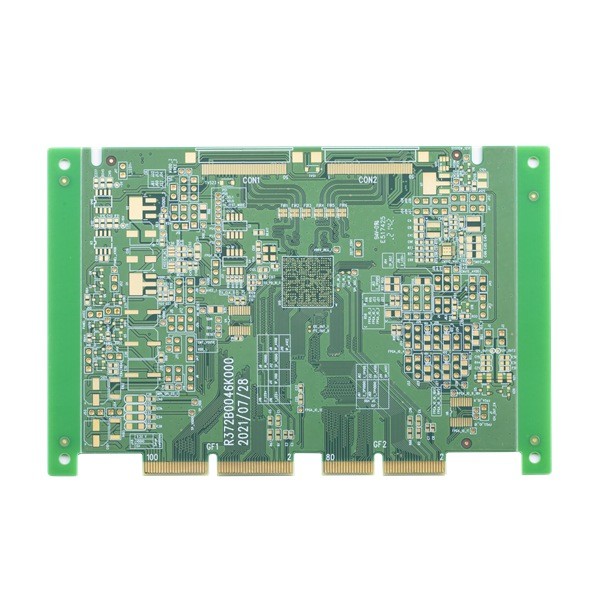

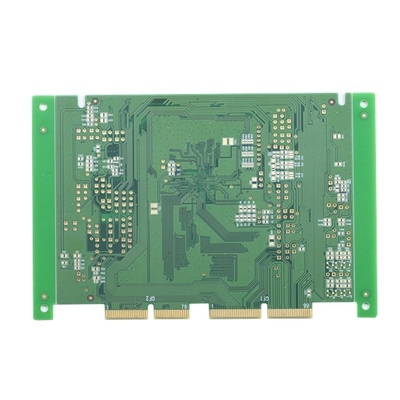

1OZ Finished Quick Turn Rigid Flex Pcb Gold Finger FR4 TG170

1OZ Finished Quick Turn Rigid Flex Pcb Gold Finger FR4 TG170

چرخش سریع بردهای مدار چاپی با سوراخ رزینی مهار امپدانس کنترل انگشت طلایی فاصله و فاصله خط کوچک

PCB چرخش سریع 6 لایه با انگشت طلایی

لایه ها: 1-32 لایه، اگر لایه 20 لیتر یا مادیان از 20 لیتر باشد، باید تخته را بررسی کنید.

حداکثر اندازه پانل پایان 740 * 500 میلی متر است، اما اگر سمت پانل > 600 میلی متر باشد، باید آن را بررسی کنید.

حداقل اندازه پانل 5 * 5 میلی متر است.Quick Turn Rigid Flex Pcb

مواد اولیه بردهای مدار چاپی شامل مواد FR4، راجرز، بدون هالوژن، مواد TG بالا...

زمان پرس لمینیت سوراخ های کور و مدفون: با همان هسته ≤3 بار فشار دهید (بیش از 3 بار باید بازبینی شود)

قابلیت ضخامت PCB از 0.2 تا 4.0 میلی متر است، اگر ضخامت کمتر از 0.2 میلی متر یا بیشتر از 4 میلی متر باشد، ابتدا باید آن را بررسی کنید.

قابلیت ضخامت مس PCB: لایه داخلی≤ 6 OZ (اما ضخامت مس ≥5 OZ برای 4L،≥4OZ برای 6L،≥3OZ برای 8L و بالاتر باید بررسی شود)
لایه خارجی مس: ≤ 10 OZ (≥5 OZ نیاز به بررسی دارد)

تحمل کمان و پیچش 0.075٪ است.

حداقل اندازه سوراخ: 1) اگر ضخامت تخته ≤2.0 میلی متر باشد، اندازه سوراخ حداقل 0.20 میلی متر است.اگر ضخامت تخته بیش از 2.0 میلی متر باشد، اندازه سوراخ حداقل: نسبت ابعاد ≤10 (برای مته)
2) اگر ضخامت تخته ≤0.8 میلی متر باشد، اندازه سوراخ حداقل 0.10 میلی متر است.اگر ضخامت تخته ≤1.2 میلی متر باشد، اندازه سوراخ حداقل 0.15 میلی متر است

رنگ ماسک لحیم کاری: سبز، سبز مات، آبی، آبی مات، مشکی، مشکی مات، زرد، قرمز، سفید و به درخواست شما.

رنگ صفحه ابریشمی: سفید، مشکی و به درخواست شما

سطح تکمیل شده: HASL، LF-HASL، ENIG، غوطه وری Sn، OSP، انتخابی ENIG + OSP، نقره غوطه ور، ENEPIG، آبکاری طلای سخت و غیره.

سوالات متداول:

Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: بله، ما کارخانه هستیم، ما نمونه اولیه تولید PCB و خطوط تولید PCB با حجم زیاد داریم.

Q2: چه نوع فرمت فایل PCB را می توانید برای تولید بپذیرید؟
A: Gerber، PROTEL 99SE، PROTEL DXP، POWER PCB، CAM350، ODB+(.TGZ)

Q3: آیا فایل های PCB من وقتی آنها را برای ساخت به شما ارسال می کنم ایمن هستند؟
پاسخ: ما به حق چاپ مشتری احترام می گذاریم و هرگز PCB را برای شخص دیگری با فایل های شما تولید نمی کنیم، مگر اینکه از طرف شما اجازه کتبی دریافت کنیم، و این فایل ها را با هیچ شخص ثالث دیگری به اشتراک نمی گذاریم.و در صورت لزوم می توانیم NDA را با مشتری امضا کنیم.

Q4: اگر ما هیچ فایل PCB / فایل Gerber نداریم، فقط نمونه PCB را داریم، آیا می توانید آن را برای من تولید کنید؟
A: بله، ما می توانیم به شما کمک کنیم PCB را شبیه سازی کنید.فقط نمونه PCB را برای ما ارسال کنید، ما می توانیم طرح PCB را شبیه سازی کنیم و آن را کار کنیم.

Q5: زمان استاندارد شما برای PCB چقدر است؟
A: نمونه / نمونه اولیه (کمتر از 3 متر مربع):
1-2 لایه: 3 تا 5 روز کاری (سریعترین 24 ساعت برای خدمات چرخش سریع)
4-8 لایه: 7 تا 12 روز کاری (سریعترین 48 ساعت برای خدمات چرخش سریع)
تولید انبوه (کمتر از 200 متر مربع):
1-2 لایه: 7 تا 12 روز کاری
4-8 لایه: 10 تا 15 روز کاری

Q6: چه پرداختی را می پذیرید؟
A: حواله سیمی (T/T) یا اعتبار نامه (L/C) یا Paypal (فقط برای ارزش کوچک کمتر از 500 دلار آمریکا)
