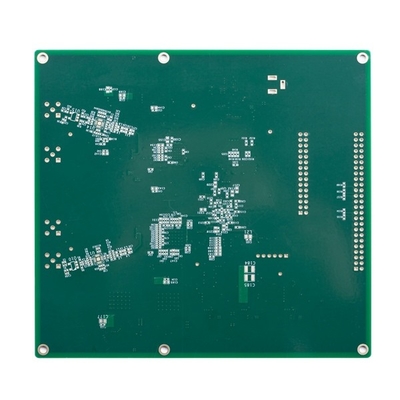

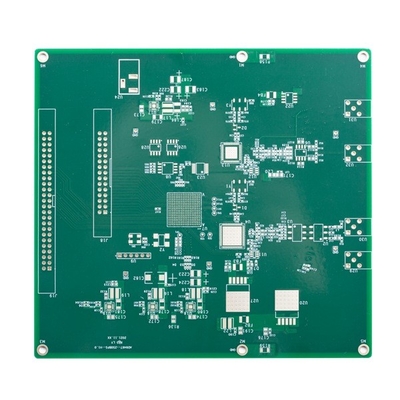

بردهای PCB چرخش سریع TG170 نمونه اولیه سریع PCB غوطه ور شدن طلا 2u با ارزش TG بالا
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام PCB | نمونه اولیه PCB سریع TG170 | ماتریال | FR4 TG170 |
|---|---|---|---|
| سطح تمام شد | Immersion Gold 2u | ضخامت تخته | 1.6 میلی متر |
| ضخامت مس | 1/1/1/1OZ به پایان رسید | Min. حداقل line distance/space فاصله/فضای خط | 6/6 میلیون |
| ماسک جوشکاری | KSM Green | کوچکترین سوراخ حفاری مکانیکی | 0.25 میلی متر |
| نیاز ویژه | کنترل امپدانس / 0.25 میلی متر BGA | محصولات ارتباطات کاربردی | کنترل صنعتی |
| برجسته | بردهای PCB چرخشی سریع 2u,بردهای PCB چرخش سریع TG بالا,PCB نمونه اولیه سریع TG170 |
||
توضیحات محصول
بردهای PCB چرخش سریع TG170 نمونه اولیه سریع PCB غوطه ور شدن طلا 2u با ارزش TG بالا
بردهای مدار چاپی چرخش سریع برد مدار چاپی با ارزش TG بالا PCB برد مدار چاپی سریع برد مدار چاپی چرخش سریع مدار چاپی نمونه اولیه PCB
برد مدار چاپی 4 لیتری چرخش سریع TG170
حداکثر اندازه پانل پایان 740 * 500 میلی متر است، اما اگر سمت پانل > 600 میلی متر باشد، باید آن را بررسی کنید.
حداقل اندازه پانل 5 * 5 میلی متر است.
مواد اولیه بردهای مدار چاپی شامل مواد FR4، راجرز، بدون هالوژن، مواد TG بالا...
زمان پرس لمینیت سوراخ های کور و مدفون: با همان هسته ≤3 بار فشار دهید (بیش از 3 بار باید بازبینی شود)
قابلیت ضخامت PCB از 0.2 تا 4.0 میلی متر است، اگر ضخامت کمتر از 0.2 میلی متر یا بیشتر از 4 میلی متر باشد، ابتدا باید آن را بررسی کنید.
قابلیت ضخامت مس PCB: لایه داخلی≤ 6 OZ (اما ضخامت مس ≥5 OZ برای 4L،≥4OZ برای 6L،≥3OZ برای 8L و بالاتر باید بررسی شود)
لایه خارجی مس: ≤ 10 OZ (≥5 OZ نیاز به بررسی دارد)
تحمل کمان و پیچش 0.075٪ است.
حداقل اندازه سوراخ: 1) اگر ضخامت تخته ≤2.0 میلی متر باشد، اندازه سوراخ حداقل 0.20 میلی متر است.اگر ضخامت تخته بیش از 2.0 میلی متر باشد، اندازه سوراخ حداقل: نسبت ابعاد ≤10 (برای مته)
2) اگر ضخامت تخته ≤0.8 میلی متر باشد، اندازه سوراخ حداقل 0.10 میلی متر است.اگر ضخامت تخته ≤1.2 میلی متر باشد، اندازه سوراخ حداقل 0.15 میلی متر است
رنگ ماسک لحیم کاری: سبز، سبز مات، آبی، آبی مات، مشکی، مشکی مات، زرد، قرمز، سفید و به درخواست شما.
رنگ صفحه ابریشم: سفید، مشکی و به درخواست شما
سطح تکمیل شده: HASL، LF-HASL، ENIG، غوطه وری Sn، OSP، انتخابی ENIG + OSP، نقره غوطه ور، ENEPIG، آبکاری طلای سخت و غیره.
| تعداد لایه های برد مدار: | 4 L | لمینت برد مدار: | FR4 TG170 |
| ضخامت لایه مس: | 1/1/1/1OZ | ضخامت تخته: | 1.6 میلی متر |
| کوچکترین اندازه سوراخ: | 0.25 میلی متر | کوچکترین مسیر/شکاف PCB: | 6/6 میلیون |
| رنگ ماسک لحیم کاری: | KSM Green | رنگ صفحه ابریشمی: | سفید |
| سطح PCB تمام شده: | طلای غوطه وری | مشخصات هیئت مدیره: | مسیریابی |
| کاربرد برد PCB: | کنترل صنعتی | ||
| درخواست نیاز ویژه: | کنترل امپدانس 0.25 میلی متر BGA | ||
سوالات متداول:
Q1: حداقل مقدار سفارش شما چقدر است؟
A: بدون MOQ. مقدار فقط بر قیمت تأثیر می گذارد.لطفا برای RFQ با ما تماس بگیرید.
Q2: معمولا PCB را چگونه ارسال می کنید؟
پاسخ: معمولاً برای بسته‌های کوچک، ما تخته‌ها را با خدمات DHL، UPS، FedEx درب به درب ارسال می‌کنیم، می‌توانیم از حساب حمل‌ونقل شما برای جمع‌آوری استفاده کنیم یا از حساب خود برای ارسال در مدت تحویل DDU (هزینه واردات بدون پرداخت) استفاده کنیم.
برای کالاهای سنگین بیش از 300 کیلوگرم، ممکن است برای صرفه جویی در هزینه حمل، بردهای PCB شما را از طریق کشتی یا هوا ارسال کنیم.البته، اگر شما فورواردر خود را دارید، ممکن است برای رسیدگی به حمل و نقل شما با آنها تماس بگیریم.
Q3: در مورد ظرفیت تولید کارخانه PCB شما چطور؟
A: ظرفیت تولید ماهانه ما 50000 متر مربع در ماه و 5000 نوع در ماه است.
Q4: با کدام کشورها کار کرده اید؟
A: ایالات متحده آمریکا، کانادا، ایتالیا، آلمان، بریتانیا، اسپانیا، فرانسه، روسیه، ایران، ترکیه، جمهوری چک، اتریش، استرالیا، برزیل، ژاپن، هند و غیره.
Q5: آیا خدمات مونتاژ PCB را نیز ارائه می دهید؟
برای کالاهای سنگین بیش از 300 کیلوگرم، ممکن است برای صرفه جویی در هزینه حمل، بردهای PCB شما را از طریق کشتی یا هوا ارسال کنیم.البته، اگر شما فورواردر خود را دارید، ممکن است برای رسیدگی به حمل و نقل شما با آنها تماس بگیریم.
