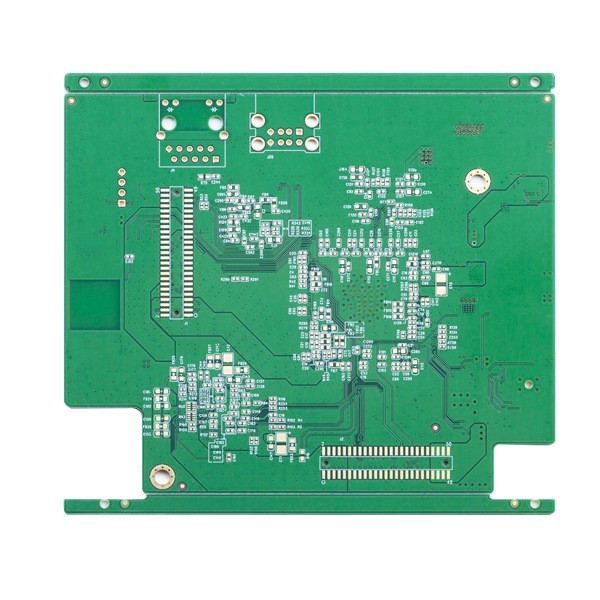

ماسک لحیم کاری گرین بردهای PCB چرخش سریع BGA کنترل امپدانس 1.2 میلی متری 5 میل

ماسک لحیم کاری گرین بردهای PCB چرخش سریع BGA کنترل امپدانس 1.2 میلی متری 5 میل

تخته های مدار چاپی چرخشی سریع ماسک لحیم سبز سبز کنترل امپدانس کوچک BGA چرخش سریع ساخت PCB PCB

4 لایه مدار چاپی سریع Quik چرخش سریع

محصولات HSX 1 تا 32 لیتر FR-4 PCB، IMS PCB، بردهای HDI، بردهای PTFE فرکانس بالا و بردهای انعطاف پذیر سخت و غیره را پوشش می دهند. خدمات تولید چرخش سریع انعطاف پذیر (12 ساعت تا 72 ساعت)، و همچنین حجم کم به حجم زیاد را ارائه می دهد. تولید PCB. محصولات به طور گسترده در زمینه های با تکنولوژی بالا مانند ارتباطات، منابع تغذیه، شبکه های کامپیوتری، محصولات دیجیتال، کنترل صنعتی، علم و آموزش، تجهیزات پزشکی و هوافضا استفاده می شود.

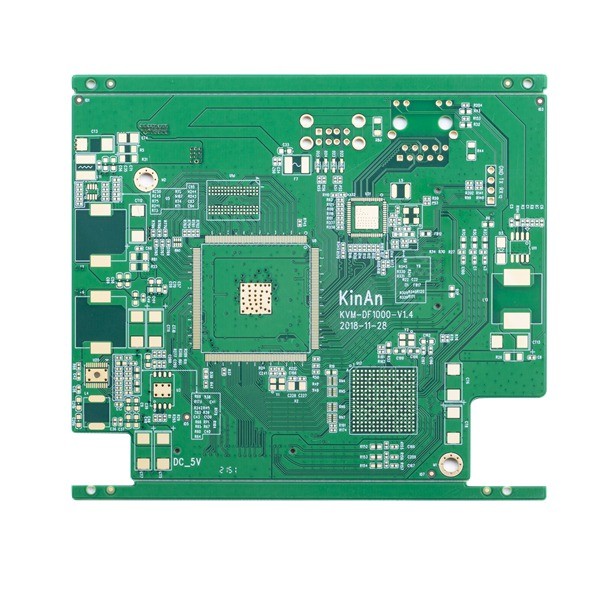

برد مدار BGAحداکثر لایه ها: 32 لایه (بیش از 20 لایه نیاز به بررسی دارد)
حداکثر اندازه پانل پایان: 740 * 500 میلی‌متر (بیش از 600 میلی‌متر نیاز به بررسی دارد)
حداقل اندازه پانل پایان: 5 * 5 میلی متر
مواد PCB: PI + FR4، FR4، راجرز
ضخامت PCB: 0.2 ~ 4.0 میلی متر (~0.2 میلی متر، تا 4 میلی متر نیاز به بررسی دارد) (ضخامت تخته ≤ 0.6 میلی متر، برای سطح HASL اعمال نشود)
ضخامت مس پایه داخلی و خارجی مس: حداقل 0.3/0.5oz، حداکثر 3 اونس، پیشرفت 4-6 اونس
کمان و پیچش: 0.075%
حداقلاندازه سوراخ: 0.15 میلی متر (~0.15 میلی متر نیاز به بررسی دارد)
حداقل سوراخ مته HDI: 0.08-0.10 میلی متر
مسیر/شکاف PCB: 3mil (0.075mm)
طرح کلی PCB: مسیریابی/V-CUT/Punching
ضخامت ماسک لحیم کاری: استاندارد 15-20um.پیشرفته: 35 میلی متر
حداقل عرض پل ماسک لحیم کاری: سبز 4 میل، رنگ دیگر 4.8 میل
سوراخ های پرکننده ماسک لحیم کاری: 0.1-0.5 میلی متر
رنگ ماسک لحیم کاری: سبز، سبز مات، آبی، آبی مات، سیاه، مشکی مات، زرد، قرمز، سفید و غیره
صفحه ابریشم PCB: سفید، سیاه و به عنوان درخواست شما
ضخامت ماسک جدا شونده: 500-1000 میلی متر
فیلم اکسیداسیون OSP: 0.2-0.5um

سوالات متداول:
Q1: چگونه می توانم نقل قول دریافت کنم?
پاسخ: لطفا فایل gerber را با فرمت Gerber، PROTEL 99SE، PROTEL DXP، POWER PCB، CAM350، ODB برای ما ارسال کنید و مقادیر تقاضا را ارائه دهید.ما بر این اساس نقل قول ارائه خواهیم کرد.

Q2: آیا می توانید PCB ها را از یک فایل تصویری بسازید?
پاسخ: نه. اما اگر می توانید یک نمونه PCB برای ما بفرستید، می توانیم طرح آن را شبیه سازی کنیم و آن را درست کنیم.

Q3: آیا PCB در انبار دارید؟.
پاسخ: اکثر بردهای PCB سفارشی هستند و طرح های مختلفی دارند، ما آنها را طبق فایل های ژربری که توسط مشتریان ارائه می شود تولید می کنیم.

Q4: شما معمولا از چه مواد FR4 استفاده می کنید؟

A: Kingboard، ITEQ، Shengyi...

س5:معمولاً از چه نوع حمل و نقل استفاده می کنید?
پاسخ: برای سفارش حجم کم، ما همیشه پیشنهاد می کنیم که تخته ها را با خدمات DHL، UPS، FedEx درب به درب ارسال کنید، می توانیم از حساب حمل و نقل شما برای جمع آوری استفاده کنیم یا از حساب خود برای ارسال در مدت تحویل DDU (وظایف واردات بدون پرداخت) استفاده کنیم.
و برای سفارش حجم زیاد، برای صرفه جویی در هزینه باربری، سفارش حمل و نقل هوایی یا دریایی را پیشنهاد می کنیم، البته اگر فورواردر خود را دارید و می توانید اطلاعات را در اختیار ما قرار دهید، می توانیم برای هماهنگی حمل با آنها تماس بگیریم.
