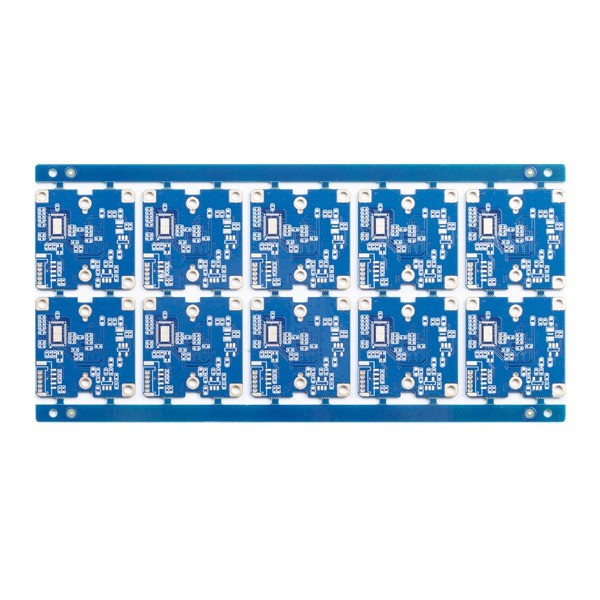

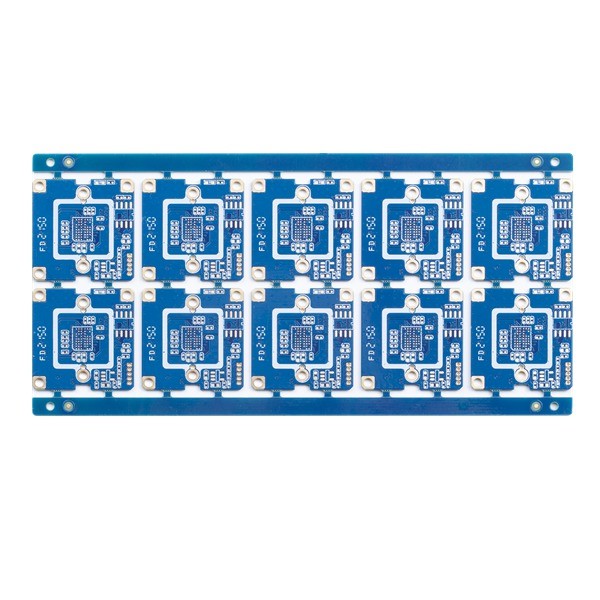

FR4 TG135 چند لایه تخته مدار چاپی چرخشی سریع ماسک لحیم آبی 3OZ

FR4 TG135 چند لایه تخته مدار چاپی چرخشی سریع ماسک لحیم آبی 3OZ

تخته های مدار چاپی چرخشی سریع ماسک لحیم کاری آبی لحیم کاری Quick Turn PCB Manufacturers Fast Turn PCB Fast PCB Prototype

PCB 4 لیتری چند لایه Quik turn Black

محصولات HSX 1 تا 32 لیتر FR-4 PCB، IMS PCB، بردهای HDI، بردهای PTFE فرکانس بالا و بردهای انعطاف پذیر سخت و غیره را پوشش می دهند. خدمات تولید چرخش سریع انعطاف پذیر (12 ساعت تا 72 ساعت)، و همچنین حجم کم به حجم زیاد را ارائه می دهد. تولید PCB. محصولات به طور گسترده در زمینه های با تکنولوژی بالا مانند ارتباطات، منابع تغذیه، شبکه های کامپیوتری، محصولات دیجیتال، کنترل صنعتی، علم و آموزش، تجهیزات پزشکی و هوافضا استفاده می شود.

حداکثر لایه ها: 32 لایه (بیش از 20 لایه نیاز به بررسی دارد)
حداکثر اندازه پانل پایان: 740 * 500 میلی‌متر (بیش از 600 میلی‌متر نیاز به بررسی دارد)
حداقل اندازه پانل پایان: 5 * 5 میلی متر
مواد PCB: PI + FR4، FR4، راجرز
ضخامت PCB: 0.2 ~ 4.0 میلی متر (~0.2 میلی متر، تا 4 میلی متر نیاز به بررسی دارد) (ضخامت تخته ≤ 0.6 میلی متر، برای سطح HASL اعمال نشود)
ضخامت مس پایه داخلی و خارجی مس: حداقل 0.3/0.5oz، حداکثر 3 اونس، پیشرفت 4-6 اونس
کمان و پیچش: 0.075%
حداقلاندازه سوراخ: 0.15 میلی متر (~0.15 میلی متر نیاز به بررسی دارد)
حداقل سوراخ مته HDI: 0.08-0.10 میلی متر
مسیر/شکاف PCB: 3mil (0.075mm)
طرح کلی PCB: مسیریابی/V-CUT/Punching
ضخامت ماسک لحیم کاری: استاندارد 15-20um.پیشرفته: 35 میلی متر
حداقل عرض پل ماسک لحیم کاری: سبز 4 میل، رنگ دیگر 4.8 میل
سوراخ های پرکننده ماسک لحیم کاری: 0.1-0.5 میلی متر
رنگ ماسک لحیم کاری: سبز، سبز مات، آبی، آبی مات، سیاه، مشکی مات، زرد، قرمز، سفید و غیره
صفحه ابریشم PCB: سفید، سیاه و به عنوان درخواست شما
ضخامت ماسک جدا شونده: 500-1000 میلی متر
فیلم اکسیداسیون OSP: 0.2-0.5um

سوالات متداول:

Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: بله، ما کارخانه هستیم، ما نمونه اولیه تولید PCB و خطوط تولید PCB با حجم زیاد داریم.

Q2: ظرفیت تولید کارخانه PCB شما چطور؟
A: ظرفیت تولید ماهانه ما 50000 متر مربع در ماه و 5000 نوع در ماه است.

Q3:اگر فایل PCB/فایل Gerber نداریم، فقط نمونه PCB را داریم، آیا می توانید آن را برای من تولید کنید؟
A: بله، ما می توانیم به شما کمک کنیم PCB را شبیه سازی کنید.فقط نمونه PCB را برای ما ارسال کنید، ما می توانیم طرح PCB را شبیه سازی کنیم و آن را کار کنیم.

Q4: معمولا PCB را چگونه ارسال می کنید؟
پاسخ: معمولاً برای بسته‌های کوچک، ما تخته‌ها را با خدمات DHL، UPS، FedEx درب به درب ارسال می‌کنیم، می‌توانیم از حساب حمل‌ونقل شما برای جمع‌آوری استفاده کنیم یا از حساب خود برای ارسال در مدت تحویل DDU (هزینه واردات بدون پرداخت) استفاده کنیم.
برای کالاهای سنگین بیش از 300 کیلوگرم، ممکن است برای صرفه جویی در هزینه حمل، بردهای PCB شما را از طریق کشتی یا هوا ارسال کنیم.البته، اگر شما فورواردر خود را دارید، ممکن است برای رسیدگی به حمل و نقل شما با آنها تماس بگیریم.

Q5: زمان استاندارد تولید شما چقدر است?
A: نمونه / نمونه اولیه (کمتر از 3 متر مربع):
1-2 لایه: 3 تا 5 روز کاری (سریعترین 24 ساعت برای خدمات چرخش سریع)
4-8 لایه: 7 تا 12 روز کاری (سریعترین 48 ساعت برای خدمات چرخش سریع)
تولید انبوه (کمتر از 200 متر مربع):
1-2 لایه: 7 تا 12 روز کاری
4-8 لایه: 10 تا 15 روز کاری
