Quick Turn Circuit Fr4 Immersion Gold Pcb Prototype Boards 4mil
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام PCB | PCB 4 لیتری چند لایه Quik turn Black | ماتریال | FR4 TG135 |
|---|---|---|---|
| سطح تمام شد | طلای غوطه وری | ضخامت تخته | 1.0 میلی متر |
| ضخامت مس | 1/1/1/1OZ | Min. حداقل line distance/space فاصله/فضای خط | 4/4 میلیون |
| ماسک جوشکاری | رنگ مشکی KSM | کوچکترین سوراخ حفاری مکانیکی | 0.2 میلی متر |
| نیاز ویژه | کنترل امپدانس | محصولات ارتباطات کاربردی | کنترل صنعتی |
| برجسته | برد مدار TG135 Fr4,برد مدار 4mil Fr4,تخته نمونه اولیه PCB 4mil |
||
توضیحات محصول

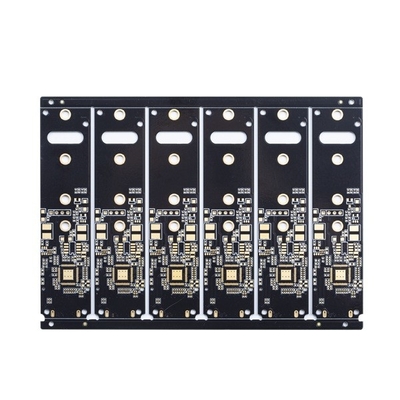

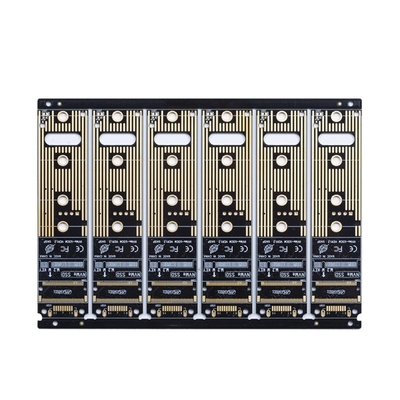

Quick Turn Circuit Fr4 Immersion Gold Pcb Prototype Boards 4mil
تخته های مدار چاپی چرخشی سریع ماسک لحیم مشکی کنترل امپدانس مواد FR4 تولید کننده PCB چرخشی سریع
PCB 4 لیتری Quik Turn Black
مواد PCB: PI + FR4، FR4، راجرز
ضخامت PCB: 0.2 ~ 4.0 میلی متر (~0.2 میلی متر، تا 4 میلی متر نیاز به بررسی دارد) (ضخامت تخته ≤ 0.6 میلی متر، برای سطح HASL اعمال نشود)
ضخامت مس پایه داخلی و خارجی مس: حداقل 0.3/0.5oz، حداکثر 3 اونس، پیشرفت 4-6 اونس
کمان و پیچش: 0.075%
حداقلاندازه سوراخ: 0.15 میلی متر (~0.15 میلی متر نیاز به بررسی دارد)
حداقل سوراخ مته HDI: 0.08-0.10 میلی متر
مسیر/شکاف PCB: 3mil (0.075mm)
طرح کلی PCB: مسیریابی/V-CUT/Punching
ضخامت ماسک لحیم کاری: استاندارد 15-20um.پیشرفته: 35 میلی متر
حداقل عرض پل ماسک لحیم کاری: سبز 4 میل، رنگ دیگر 4.8 میل
سوراخ های پرکننده ماسک لحیم کاری: 0.1-0.5 میلی متر
رنگ ماسک لحیم کاری: سبز، سبز مات، آبی، آبی مات، سیاه، مشکی مات، زرد، قرمز، سفید و غیره
صفحه ابریشم PCB: سفید، سیاه و به عنوان درخواست شما
ضخامت ماسک جدا شونده: 500-1000 میلی متر
فیلم اکسیداسیون OSP: 0.2-0.5um
|
||||||||||||||||||||||||||||||
سوالات متداول:
Q1: آیا می توانید خدمات مونتاژ PCB و منبع یابی قطعات را ارائه دهید؟
پاسخ: بله، ما همچنین می توانیم در صورت درخواست، منبع یابی قطعات و خدمات مونتاژ PCB و همچنین ساخت جعبه را ارائه دهیم.
Q2: با کدام کشورها کار کرده اید؟
A: ایالات متحده آمریکا، کانادا، ایتالیا، آلمان، بریتانیا، اسپانیا، فرانسه، روسیه، ایران، ترکیه، جمهوری چک، اتریش، استرالیا، برزیل، ژاپن، هند و غیره.
Q3: آیا فایل های PCB من وقتی آنها را برای ساخت به شما ارسال می کنم ایمن هستند؟
پاسخ: ما به حق چاپ مشتری احترام می گذاریم و هرگز PCB را برای شخص دیگری با فایل های شما تولید نمی کنیم مگر اینکه از طرف شما اجازه کتبی دریافت کنیم و این فایل ها را با هیچ شخص ثالث دیگری به اشتراک نخواهیم گذاشت.و در صورت لزوم می توانیم NDA را با مشتری امضا کنیم.
Q4: اگر ما هیچ فایل PCB / فایل Gerber نداریم، فقط نمونه PCB را داریم، آیا می توانید آن را برای من تولید کنید؟
A: بله، ما می توانیم به شما کمک کنیم PCB را شبیه سازی کنید.فقط نمونه PCB را برای ما ارسال کنید، ما می توانیم طرح PCB را شبیه سازی کنیم و آن را کار کنیم.
Q5: زمان استاندارد شما برای PCB چقدر است؟
A: نمونه / نمونه اولیه (کمتر از 3 متر مربع):
1-2 لایه: 3 تا 5 روز کاری (سریعترین 24 ساعت برای خدمات چرخش سریع)
4-8 لایه: 7 تا 12 روز کاری (سریعترین 48 ساعت برای خدمات چرخش سریع)
تولید انبوه (کمتر از 200 متر مربع):
1-2 لایه: 7 تا 12 روز کاری
4-8 لایه: 10 تا 15 روز کاری
