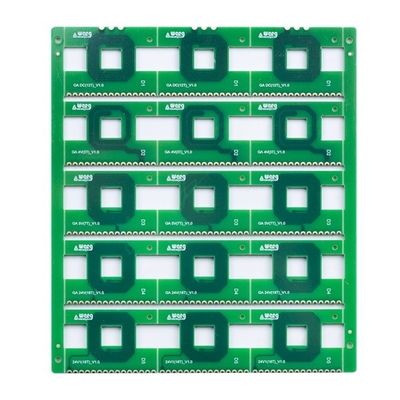

بردهای مدار چاپی سریع چرخش سریع برد مدار چاپی طلایی 6 لیتری غوطه وری مدار چاپی مدار چاپی PCB ساخت ROHS PCB سازگار

بردهای مدار چاپی سریع چرخش سریع برد مدار چاپی طلایی 6 لیتری غوطه وری مدار چاپی مدار چاپی PCB ساخت ROHS PCB سازگار

6 لیتر مدار چاپی چند لایه Quik turn

محصولات HSX 1 تا 32 لیتر FR-4 PCB، IMS PCB، بردهای HDI، بردهای PTFE فرکانس بالا و بردهای انعطاف پذیر سخت و غیره را پوشش می دهند. خدمات تولید چرخش سریع انعطاف پذیر (12 ساعت تا 72 ساعت)، و همچنین حجم کم به حجم زیاد را ارائه می دهد. تولید PCB. محصولات به طور گسترده در زمینه های با تکنولوژی بالا مانند ارتباطات، منابع تغذیه، شبکه های کامپیوتری، محصولات دیجیتال، کنترل صنعتی، علم و آموزش، تجهیزات پزشکی و هوافضا استفاده می شود.

حداکثر لایه ها: 32 لایه (بیش از 20 لایه نیاز به بررسی دارد)
حداکثر اندازه پانل پایان: 740 * 500 میلی‌متر (بیش از 600 میلی‌متر نیاز به بررسی دارد)
حداقل اندازه پانل پایان: 5 * 5 میلی متر
مواد PCB: PI + FR4، FR4، راجرز
ضخامت PCB: 0.2 ~ 4.0 میلی متر (~0.2 میلی متر، تا 4 میلی متر نیاز به بررسی دارد) (ضخامت تخته ≤ 0.6 میلی متر، برای سطح HASL اعمال نشود)
ضخامت مس پایه داخلی و خارجی مس: حداقل 0.3/0.5oz، حداکثر 3 اونس، پیشرفت 4-6 اونس
کمان و پیچش: 0.075%
حداقلاندازه سوراخ: 0.15 میلی متر (~0.15 میلی متر نیاز به بررسی دارد)
حداقل سوراخ مته HDI: 0.08-0.10 میلی متر
مسیر/شکاف PCB: 3mil (0.075mm)
طرح کلی PCB: مسیریابی/V-CUT/Punching
ضخامت ماسک لحیم کاری: استاندارد 15-20um.پیشرفته: 35 میلی متر
حداقل عرض پل ماسک لحیم کاری: سبز 4 میل، رنگ دیگر 4.8 میل
سوراخ های پرکننده ماسک لحیم کاری: 0.1-0.5 میلی متر
رنگ ماسک لحیم کاری: سبز، سبز مات، آبی، آبی مات، سیاه، مشکی مات، زرد، قرمز، سفید و غیره
صفحه ابریشم PCB: سفید، سیاه و به عنوان درخواست شما
ضخامت ماسک جدا شونده: 500-1000 میلی متر
فیلم اکسیداسیون OSP: 0.2-0.5um

Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: بله، ما کارخانه هستیم، ما نمونه اولیه تولید PCB و خطوط تولید PCB با حجم زیاد داریم.

Q2: چه نوع فرمت فایل PCB را می توانید برای تولید بپذیرید؟
A: Gerber، PROTEL 99SE، PROTEL DXP، POWER PCB، CAM350، ODB+(.TGZ)

Q3: آیا فایل های PCB ما بررسی می شود؟
پاسخ: بله.داده های شما توسط تیم مهندسین ما بررسی می شود.اگر مشکل فنی پیدا کردیم یا سوالی داشتیم با شما تماس می گیریم و مشکلات را با هم حل می کنیم.

Q4: آیا محصول ما قبل از حمل و نقل آزمایش می شود؟
پاسخ: بله.اگر روش‌های آزمایش را در اختیار ما قرار دهید، می‌توانیم تست مدار عملکرد را ارائه دهیم.

Q5: آیا خدمات مونتاژ PCB را نیز ارائه می دهید؟
برای کالاهای سنگین بیش از 300 کیلوگرم، ممکن است برای صرفه جویی در هزینه حمل، بردهای PCB شما را از طریق کشتی یا هوا ارسال کنیم.البته، اگر شما فورواردر خود را دارید، ممکن است برای رسیدگی به حمل و نقل شما با آنها تماس بگیریم.
