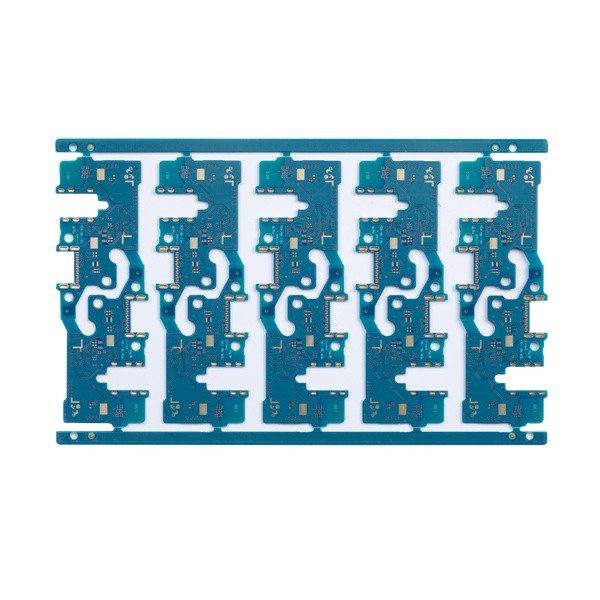

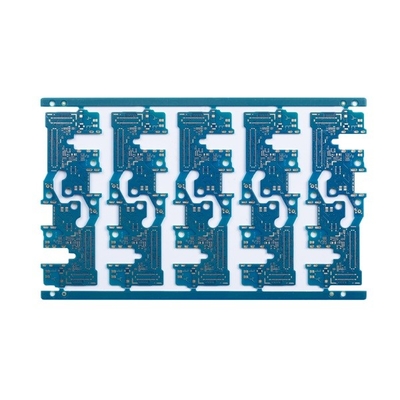

برد HDI PCB با تراکم بالا با رزین پر شده 0.8 میلی متری 4 لیتری
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام PCB | بردهای 4L 1+N+1 HDI | ماتریال | FR4 TG170 |
|---|---|---|---|
| لایه تخته | 4 لیتر | ضخامت تخته | 0.8 میلی متر |
| ضخامت مس | 1/1/1/1OZ به پایان رسید | مسیر/شکاف حداقل PCB | 0.06/0.06 میلی متر |
| ماسک جوشکاری | رنگ آبی | کوچکترین سوراخ حفاری مکانیکی | 0.15 میلی متر |
| درخواست ویژه | کنترل امپدانس/رزین پر و روکش شده است | محصولات ارتباطات کاربردی | محصولات دیجیتال |
| برجسته | برد 0.8 میلی متری 4 لیتری PCB HDI,برد 4 لیتری HDI PCB,اتصال داخلی 0.8 میلی متری با چگالی بالا |
||
توضیحات محصول
برد HDI PCB با تراکم بالا با رزین پر شده 0.8 میلی متری 4 لیتری
برد مدار چاپی HDI ساخت برد مدار چاپی با چگالی بالا اتصال اتصال فناوری HDI PCB برد مدار چاپی HDI
بردهای 4L 1+N+1 HDI
PCB HDI به معنی بردهای مدار چاپی متصل به هم با چگالی بالا است، آنها با خطوط ظریف تر، فضاهای نزدیک تر و سیم کشی متراکم تر مشخص می شوند.
با توجه به تراکم مدار بالاتر نسبت به بردهای مدار سنتی، طرح‌های PCB HDI می‌تواند شامل سوراخ‌های کوچک‌تر و پدهای جذب و همچنین چگالی پد اتصال بالاتر باشد.PCB HDI به طور گسترده ای برای کاهش وزن و ابعاد کلی محصولات و همچنین افزایش عملکرد الکتریکی دستگاه استفاده می شود.
چیدمان هیئت مدیره HDI:
1+N+1با میکروویای لیزری و هسته مدفون مکانیکی از طریق."1" نشان دهنده "ساخت" یا لایه بندی متوالی در هر طرف هسته است.
i+N+i(i>=2) PCB ها حاوی 2 یا بیشتر لایه های اتصال با چگالی بالا هستند.میکروویاها بر روی لایه های مختلف می توانند به صورت تکان دهنده یا انباشته شوند.ساختارهای میکروویای انباشته پر از مس معمولاً در طرح های چالش برانگیز دیده می شوند.
محصولات HSX 1 تا 32 لیتر FR-4 PCB، IMS PCB، بردهای HDI، بردهای PTFE فرکانس بالا و بردهای انعطاف پذیر سخت و غیره را پوشش می دهند. خدمات تولید چرخش سریع انعطاف پذیر (12 ساعت تا 72 ساعت)، و همچنین حجم کم به حجم زیاد را ارائه می دهد. تولید PCB. محصولات به طور گسترده در زمینه های با تکنولوژی بالا مانند ارتباطات، منابع تغذیه، شبکه های کامپیوتری، محصولات دیجیتال، کنترل صنعتی، علم و آموزش، تجهیزات پزشکی و هوافضا استفاده می شود.
| تعداد لایه های برد مدار: | 4 لیتر | لمینت برد مدار: | FR4 TG170 |
| ضخامت لایه مس: | 1/H/H/1OZ | ضخامت تخته: | 0.8 میلی متر |
| کوچکترین اندازه سوراخ: | 0.15 میلی متر | کوچکترین مسیر/شکاف PCB: | 0.06/0.06 میلی متر |
| رنگ ماسک لحیم کاری: | TAIO آبی | رنگ صفحه ابریشمی: | هیچ یک |
| سطح PCB تمام شده: | طلای غوطه وری | مشخصات هیئت مدیره: | مسیریابی/V-CUT |
| کاربرد برد PCB: | محصولات دیجیتال | ||
| درخواست نیاز ویژه: | فضای خط کوچک و شکاف: 2.5/2.5mil/HDI vias مدفون و vias کور، یک پله بالا رفتن / دقیقه.از طریق سوراخ اندازه 0.15 میلی متر / کنترل امپدانس / رزین پر شده و روکش شده است | ||
سوالات متداول:
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: بله، ما کارخانه هستیم، ما نمونه اولیه تولید PCB و خطوط تولید PCB با حجم زیاد داریم.
Q2: چه نوع فرمت فایل PCB را می توانید برای تولید بپذیرید؟
A: Gerber، PROTEL 99SE، PROTEL DXP، POWER PCB، CAM350، ODB+(.TGZ)
Q3: آیا فایل های PCB ما بررسی می شود؟
پاسخ: بله.داده های شما توسط تیم مهندسین ما بررسی می شود.اگر مشکل فنی پیدا کردیم یا سوالی داشتیم با شما تماس می گیریم و مشکلات را با هم حل می کنیم.
Q4: آیا محصول ما قبل از حمل و نقل آزمایش می شود؟
پاسخ: بله.اگر روش‌های آزمایش را در اختیار ما قرار دهید، می‌توانیم تست مدار عملکرد را ارائه دهیم.
Q5: آیا خدمات مونتاژ PCB را نیز ارائه می دهید؟
برای کالاهای سنگین بیش از 300 کیلوگرم، ممکن است برای صرفه جویی در هزینه حمل، بردهای PCB شما را از طریق کشتی یا هوا ارسال کنیم.البته، اگر شما فورواردر خود را دارید، ممکن است برای رسیدگی به حمل و نقل شما با آنها تماس بگیریم.
