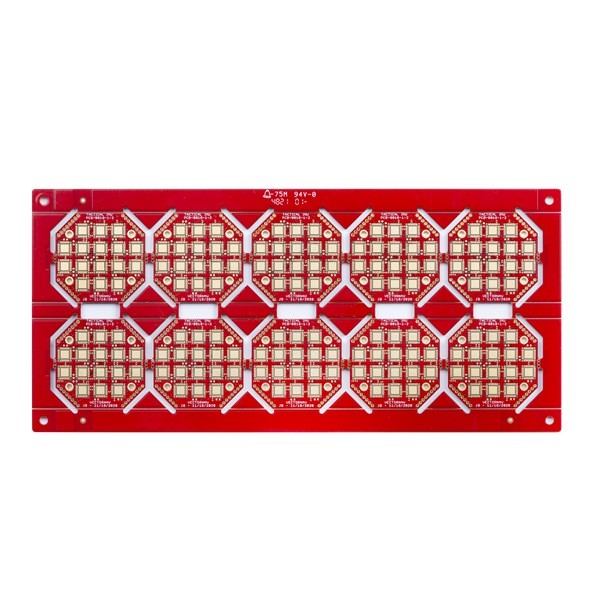

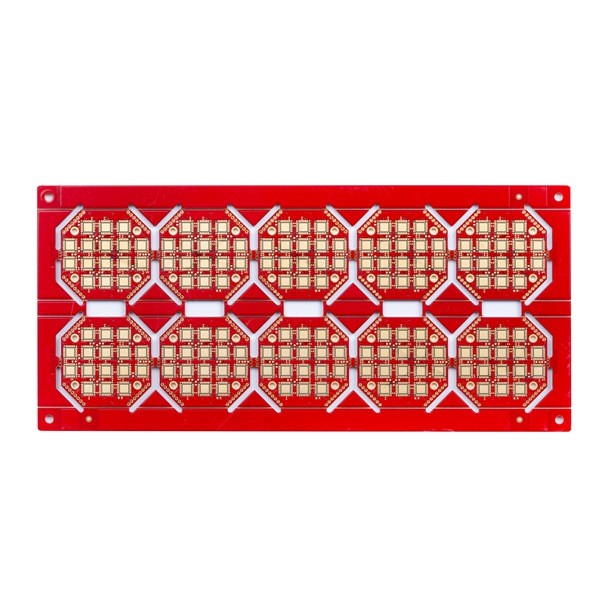

برد مدار چاپی الکترونیکی 1.6 میلی متری برد مدار چاپی HDI PCB کنترل صنعتی

برد مدار چاپی الکترونیکی 1.6 میلی متری برد مدار چاپی HDI PCB کنترل صنعتی

خدمات مونتاژ PCB برد HDI PCB با چگالی بالا مونتاژ PCB الکترونیکی مونتاژ PCB Smt

برد مدار چاپی 6L 1+N+1 HDI

PCB HDI به معنی بردهای مدار چاپی متصل به هم با چگالی بالا است، آنها با خطوط ظریف تر، فضاهای نزدیک تر و سیم کشی متراکم تر مشخص می شوند.
با توجه به تراکم مدار بالاتر نسبت به بردهای مدار سنتی، طرح‌های PCB HDI می‌تواند شامل سوراخ‌های کوچک‌تر و پدهای جذب و همچنین چگالی پد اتصال بالاتر باشد.PCB HDI به طور گسترده ای برای کاهش وزن و ابعاد کلی محصولات و همچنین افزایش عملکرد الکتریکی دستگاه استفاده می شود.

چیدمان هیئت مدیره HDI:
1+N+1با میکروویای لیزری و هسته مدفون مکانیکی از طریق."1" نشان دهنده "ساخت" یا لایه بندی متوالی در هر طرف هسته است.
i+N+i(i>=2) PCB ها حاوی 2 یا بیشتر لایه های اتصال با چگالی بالا هستند.میکروویاها بر روی لایه های مختلف می توانند به صورت تکان دهنده یا انباشته شوند.ساختارهای میکروویای انباشته پر از مس معمولاً در طرح های چالش برانگیز دیده می شوند.

محصولات HSX 1 تا 32 لیتر FR-4 PCB، IMS PCB، بردهای HDI، بردهای PTFE فرکانس بالا و بردهای انعطاف پذیر سخت و غیره را پوشش می دهند. خدمات تولید چرخش سریع انعطاف پذیر (12 ساعت تا 72 ساعت)، و همچنین حجم کم به حجم زیاد را ارائه می دهد. تولید PCB. محصولات به طور گسترده در زمینه های با تکنولوژی بالا مانند ارتباطات، منابع تغذیه، شبکه های کامپیوتری، محصولات دیجیتال، کنترل صنعتی، علم و آموزش، تجهیزات پزشکی و هوافضا استفاده می شود.

سوالات متداول:
Q1: آیا می توانید خدمات مونتاژ PCB و منبع یابی قطعات را ارائه دهید؟
پاسخ: بله، ما همچنین می توانیم در صورت درخواست، منبع یابی قطعات و خدمات مونتاژ PCB و همچنین ساخت جعبه را ارائه دهیم.

Q2: با کدام کشورها کار کرده اید؟
A: ایالات متحده آمریکا، کانادا، ایتالیا، آلمان، بریتانیا، اسپانیا، فرانسه، روسیه، ایران، ترکیه، جمهوری چک، اتریش، استرالیا، برزیل، ژاپن، هند و غیره.

Q3: آیا فایل های PCB من وقتی آنها را برای ساخت به شما ارسال می کنم ایمن هستند؟
پاسخ: ما به حق چاپ مشتری احترام می گذاریم و هرگز PCB را برای شخص دیگری با فایل های شما تولید نمی کنیم مگر اینکه از طرف شما اجازه کتبی دریافت کنیم و این فایل ها را با هیچ شخص ثالث دیگری به اشتراک نخواهیم گذاشت.و در صورت لزوم می توانیم NDA را با مشتری امضا کنیم.

Q4: اگر ما هیچ فایل PCB / فایل Gerber نداریم، فقط نمونه PCB را داریم، آیا می توانید آن را برای من تولید کنید؟
A: بله، ما می توانیم به شما کمک کنیم PCB را شبیه سازی کنید.فقط نمونه PCB را برای ما ارسال کنید، ما می توانیم طرح PCB را شبیه سازی کنیم و آن را کار کنیم.

Q5: زمان استاندارد شما برای PCB چقدر است؟
A: نمونه / نمونه اولیه (کمتر از 3 متر مربع):
1-2 لایه: 3 تا 5 روز کاری (سریعترین 24 ساعت برای خدمات چرخش سریع)
4-8 لایه: 7 تا 12 روز کاری (سریعترین 48 ساعت برای خدمات چرخش سریع)
تولید انبوه (کمتر از 200 متر مربع):
1-2 لایه: 7 تا 12 روز کاری
4-8 لایه: 10 تا 15 روز کاری
