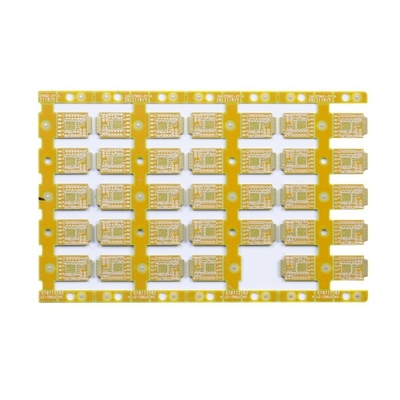

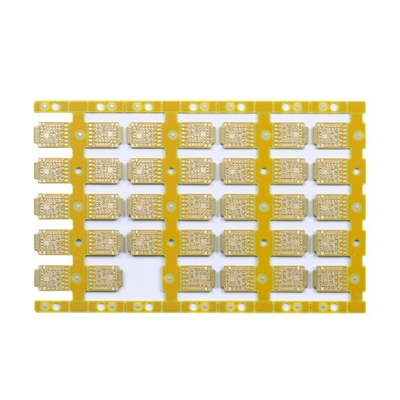

برد 0.8 میلی متری 4 لایه HDI PCB زرد رنگ 1OZ طلایی غوطه وری تمام شده
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام PCB | بردهای 4L 1+N+1 HDI | ماتریال | FR4 TG170 |
|---|---|---|---|
| لایه تخته | 4 لیتر | ضخامت تخته | 0.8 میلی متر |
| ضخامت مس | 1/1/1/1OZ به پایان رسید | مسیر/شکاف حداقل PCB | 5/5 میلیون |
| ماسک جوشکاری | زرد، هر دو طرف | کوچکترین سوراخ حفاری مکانیکی | 0.2 میلی متر |
| درخواست ویژه | کنترل امپدانس/نیم سوراخ/رزین پر شده و روکش شده | کاربرد | ارتباطات |
| برجسته | برد PCB 0.8 میلی متری 1OZ HDI,برد 0.8 میلی متری 4 لیتری HDI PCB,برد 0.8 میلی متری FR4 hdi |
||
توضیحات محصول
برد 0.8 میلی متری 4 لایه HDI PCB زرد رنگ 1OZ طلایی غوطه وری تمام شده
برد مدار چاپی HDI 4 لایه برد مدار چاپی HDI برد PCB زرد برد PCB الکترونیکی برد PCB طراحی HDI PCB
بردهای 4L 1+N+1 HDI
PCB HDI چیست؟PCBهای اتصال متقابل با چگالی بالا (HDI) با خطوط ظریف‌تر، فضاهای نزدیک‌تر و سیم‌کشی متراکم‌تر مشخص می‌شوند که امکان اتصال سریع‌تر و کاهش اندازه و حجم پروژه را فراهم می‌کنند.این بردها همچنین دارای ویوهای کور و دفن شده، میکروویاهای برداشته شده با لیزر، لمینیت متوالی و از طریق پدهای داخلی هستند.
یک برد HDI می تواند عملکرد بردهای قبلی استفاده شده را در خود جای دهد.MADPCB یک تولید کننده و ارائه دهنده PCB HDI در شنژن، چین است که از نمونه اولیه و تولید انبوه PCB HDI با قیمت ارزان تر و زمان تحویل سریع پشتیبانی می کند.مشتریانی از صنایع مختلفی که ما به آنها خدمت می‌کنیم، مشترکاتی دارند که انتظارات بالایی در کیفیت، قابلیت اطمینان و تحویل به موقع در تولید PCB HDI دارند.کیفیت ما یک تفکر بعدی نیست، بلکه در هر فرآیند از جلویی تا ساخت و حمل و نقل تعبیه شده است.
| تعداد لایه های برد مدار: | 4 لیتر | لمینت برد مدار: | FR4 TG170 |
| ضخامت لایه مس: | 1/1/1/1OZ | ضخامت تخته: | 0.8 میلی متر |
| کوچکترین اندازه سوراخ: | 0.20 میلی متر | کوچکترین مسیر/شکاف PCB: | 5/5 میلیون |
| رنگ ماسک لحیم کاری: | YEYO زرد | رنگ صفحه ابریشمی: | سفید |
| سطح PCB تمام شده: | طلای غوطه وری | مشخصات هیئت مدیره: | مسیریابی/V-CUT |
| کاربرد برد PCB: | ارتباطات | ||
| درخواست نیاز ویژه: | HDI مدفون و دریچه های کور، یک پله بالا رفتن / کنترل امپدانس / نیمه سوراخ / رزین پر شده و آبکاری شده / 0.25 میلی متر BGA | ||
سوالات متداول:
Q1: آیا می توانید خدمات مونتاژ PCB و منبع یابی قطعات را ارائه دهید؟
پاسخ: بله، ما همچنین می توانیم در صورت درخواست، منبع یابی قطعات و خدمات مونتاژ PCB و همچنین ساخت جعبه را ارائه دهیم.
Q2: با کدام کشورها کار کرده اید؟
A: ایالات متحده آمریکا، کانادا، ایتالیا، آلمان، بریتانیا، اسپانیا، فرانسه، روسیه، ایران، ترکیه، جمهوری چک، اتریش، استرالیا، برزیل، ژاپن، هند و غیره.
Q3: آیا فایل های PCB ما بررسی می شود؟
پاسخ: بله.داده های شما توسط تیم مهندسین ما بررسی می شود.اگر مشکل فنی پیدا کردیم یا سوالی داشتیم با شما تماس می گیریم و مشکلات را با هم حل می کنیم.
Q4: آیا محصول ما قبل از حمل و نقل آزمایش می شود؟
پاسخ: بله.اگر روش‌های آزمایش را در اختیار ما قرار دهید، می‌توانیم تست مدار عملکرد را ارائه دهیم.
Q5: کدام روش پرداخت را می پذیرید؟
A: انتقال سیمی (T/T)، اعتبار نامه (L/C)، یا پی پال (پی پال فقط برای ارزش کمی کمتر از 500 دلار است)
