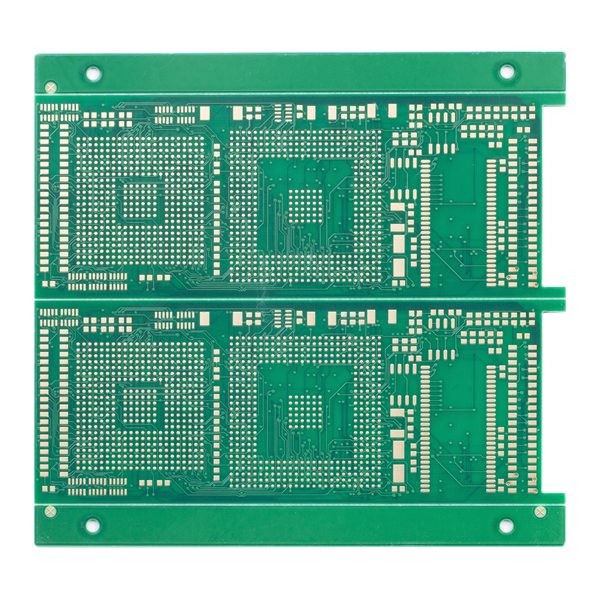

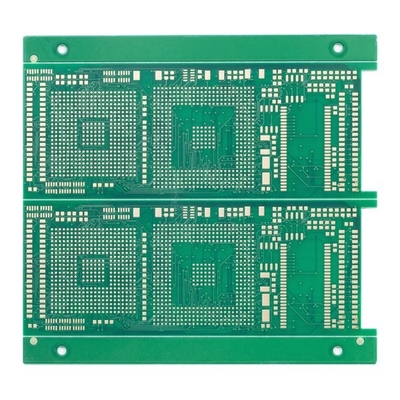

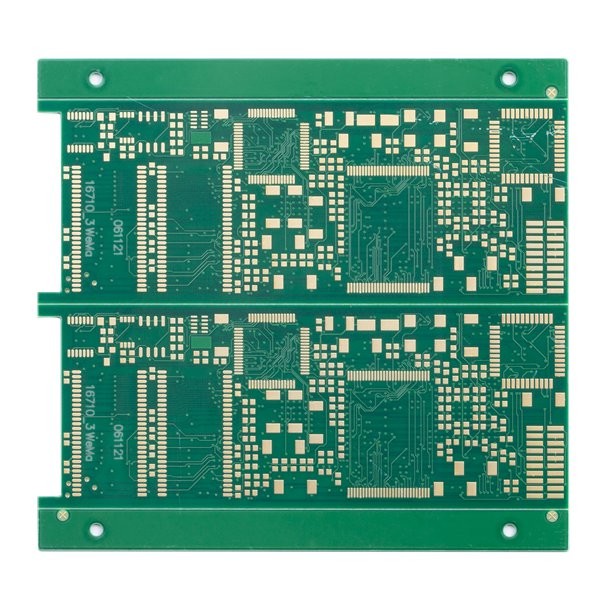

برد چند لایه HDI PCB 0.9mm 8 Layer Pcb Fabrication Green Solder Mask
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام PCB | 8L 2+N+2 تخته HDI | ماتریال | FR-4، TG170 |
|---|---|---|---|
| لایه تخته | 8 لیتر | ضخامت تخته | 0.9 میلی متر |
| ضخامت مس | 1/H/1/1/H/H/H/1 OZ | مسیر/شکاف حداقل PCB | 3/3 میلیون |
| ماسک جوشکاری | سبز | کوچکترین سوراخ حفاری مکانیکی | 0.15 میلی متر |
| درخواست ویژه | HDI Buried Vias و Blind Vias، دو پله پشته به بالا | کاربرد | کنترل صنعتی |
| برجسته | برد ISO9001 HDI PCB,برد 0.9mm HDI PCB,0.9mm 8 لایه ساخت PCB |
||
توضیحات محصول
برد چند لایه HDI PCB 0.9mm 8 Layer Pcb Fabrication Green Solder Mask
برد HDI PCB چند لایه برد PCB برد 8 لایه برد PCB برد HDI برد چین PCB مونتاژ PCB خدمات ساخت PCB Assy
8L 2+N+2 تخته HDI
PCB HDI به معنی بردهای مدار چاپی متصل به هم با چگالی بالا است، آنها با خطوط ظریف تر، فضاهای نزدیک تر و سیم کشی متراکم تر مشخص می شوند.
با توجه به تراکم مدار بالاتر نسبت به بردهای مدار سنتی، طرح‌های PCB HDI می‌تواند شامل سوراخ‌های کوچک‌تر و پدهای جذب و همچنین چگالی پد اتصال بالاتر باشد.PCB HDI به طور گسترده ای برای کاهش وزن و ابعاد کلی محصولات و همچنین افزایش عملکرد الکتریکی دستگاه استفاده می شود.
چیدمان هیئت مدیره HDI:
1+N+1با میکروویای لیزری و هسته مدفون مکانیکی از طریق."1" نشان دهنده "ساخت" یا لایه بندی متوالی در هر طرف هسته است.
i+N+i (i>=2)PCB ها حاوی 2 یا بیشتر از لایه های اتصال با چگالی بالا هستند.میکروویاها بر روی لایه های مختلف می توانند به صورت تکان دهنده یا انباشته شوند.ساختارهای میکروویای انباشته پر از مس معمولاً در طرح های چالش برانگیز دیده می شوند.
| لایه PCB | 8 لیتر | مواد PCB | FR4 TG170 |
| ضخامت مس | 1/H/1/1/H/H/H/1 OZ | ضخامت PCB | 0.9 میلی متر |
| حداقلاندازه سوراخ | 0.15 میلی متر | مسیر/شکاف حداقل PCB: | 3/3 میلیون |
| ماسک لحیم کاری PCB | سبز | صفحه ابریشمی PCB | سفید |
| سطح PCB تمام شده است | طلای غوطه وری | طرح کلی PCB | مسیریابی/V-CUT |
| کاربرد | کنترل صنعتی | ||
| نیاز ویژه: | فضای خط کوچک و شکاف: 3/3mil/HDI vias مدفون و vias کور، دو پله پشته / دقیقه.از طریق سوراخ اندازه 0.15 میلی متر / کنترل امپدانس / رزین پر شده و آبکاری شده / 0.25 میلی متر BGA | ||
سوالات متداول:
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: بله، ما کارخانه هستیم، ما نمونه اولیه تولید PCB و خطوط تولید PCB با حجم زیاد داریم.
Q2: چه نوع فرمت فایل PCB را می توانید برای تولید بپذیرید؟
A: Gerber، PROTEL 99SE، PROTEL DXP، POWER PCB، CAM350، ODB+(.TGZ)
Q3: آیا فایل های PCB من وقتی آنها را برای ساخت به شما ارسال می کنم ایمن هستند؟
پاسخ: ما به حق چاپ مشتری احترام می گذاریم و هرگز PCB را برای شخص دیگری با فایل های شما تولید نمی کنیم مگر اینکه از طرف شما اجازه کتبی دریافت کنیم و این فایل ها را با هیچ شخص ثالث دیگری به اشتراک نخواهیم گذاشت.و در صورت لزوم می توانیم NDA را با مشتری امضا کنیم.
Q4: اگر ما هیچ فایل PCB / فایل Gerber نداریم، فقط نمونه PCB را داریم، آیا می توانید آن را برای من تولید کنید؟
A: بله، ما می توانیم به شما کمک کنیم PCB را شبیه سازی کنید.فقط نمونه PCB را برای ما ارسال کنید، ما می توانیم طرح PCB را شبیه سازی کنیم و آن را کار کنیم.
Q5: زمان استاندارد شما برای PCB چقدر است؟
A: نمونه / نمونه اولیه (کمتر از 3 متر مربع):
1-2 لایه: 3 تا 5 روز کاری (سریعترین 24 ساعت برای خدمات چرخش سریع)
4-8 لایه: 7 تا 12 روز کاری (سریعترین 48 ساعت برای خدمات چرخش سریع)
تولید انبوه (کمتر از 200 متر مربع):
1-2 لایه: 7 تا 12 روز کاری
4-8 لایه: 10 تا 15 روز کاری
Q6: چه پرداختی را می پذیرید؟
A: حواله سیمی (T/T) یا اعتبار نامه (L/C) یا Paypal (فقط برای ارزش کوچک کمتر از 500 دلار آمریکا)
Q7: راه حمل و نقل چیست؟
برای کالاهای سنگین بیش از 300 کیلوگرم، ممکن است برای صرفه جویی در هزینه حمل، بردهای PCB شما را از طریق کشتی یا هوا ارسال کنیم.البته، اگر شما فورواردر خود را دارید، ممکن است برای رسیدگی به حمل و نقل شما با آنها تماس بگیریم.
Q8: حداقل مقدار سفارش شما چقدر است؟
A: بدون MOQ. مقدار فقط بر قیمت تأثیر می گذارد.لطفا برای RFQ با ما تماس بگیرید.
