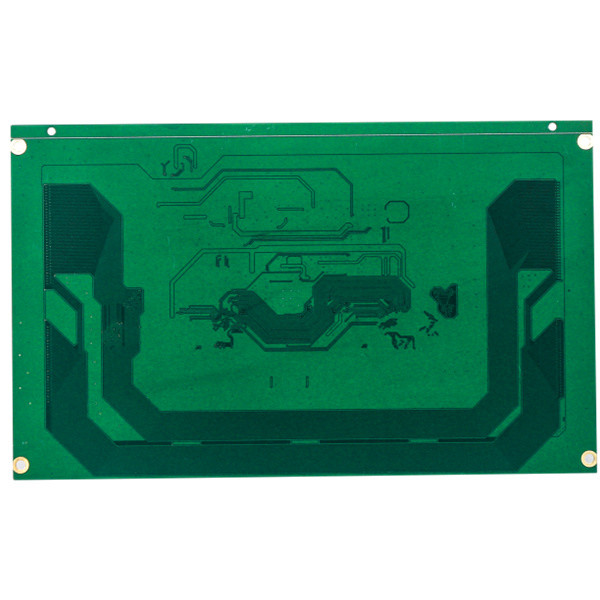

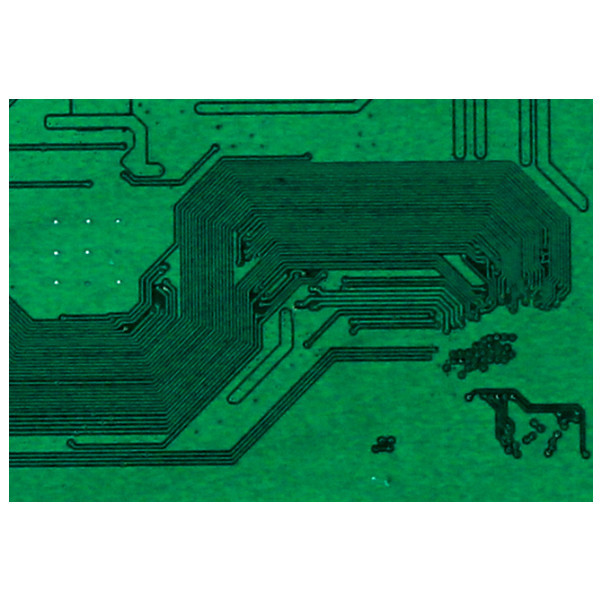

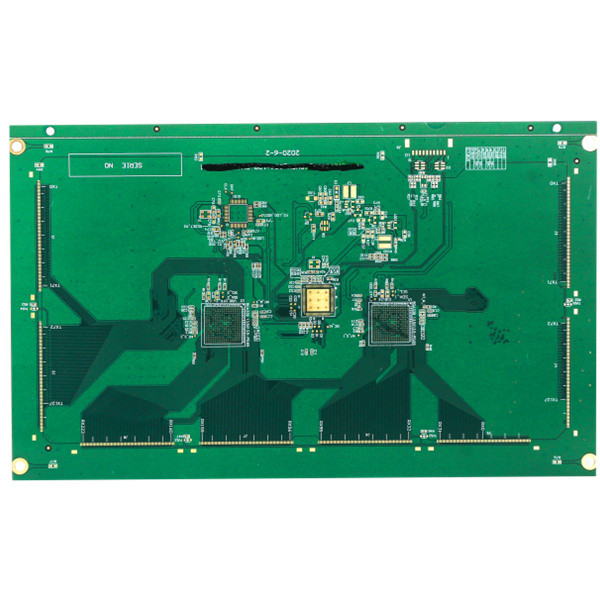

برد مدار چاپی 12 لایه HDI PCB 2.0 میلی متری برد مدار چاپی چند لایه 1 اونس
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام PCB | بردهای مدار چاپی 12L 1+N+1 با چگالی بالا | ماتریال | FR-4، S1000-2M |
|---|---|---|---|
| لایه تخته | 12 لیتر | ضخامت تخته | 2.0 میلی متر |
| وزن مس تمام شده بیرونی | 1 اونس | وزن مس داخلی داخلی | پایه 1 اونس |
| ماسک جوشکاری | ماسک لحیم کاری سبز | کوچکترین اندازه سوراخ | 0.1 میلی متر |
| درخواست ویژه | سوراخ کور، کنترل امپدانس | کاربرد | محصولات خودرو |
| برجسته | برد 2.0 میلی متری 1 اونس HDI PCB,1 اونس HDI PCB PCB,1 اونس برد مدار چاپی چند لایه |
||
توضیحات محصول
خدمات ساخت PCB برد HDI PCB مونتاژ خودکار PCB 10 لایه مونتاژ برد مدار کم حجم
بردهای مدار چاپی 12L 1+N+1 با چگالی بالا
PCB HDI مخفف بردهای مدار چاپی با تراکم بالا هستند که با خطوط ظریف تر، فضاهای نزدیک تر و سیم کشی متراکم تر مشخص می شوند.
برای بردهای HDI دارای تراکم مدار بالاتری نسبت به بردهای مدار سنتی، طرح‌های آن می‌تواند شامل سوراخ‌های کوچکتر و پدهای جذب و همچنین چگالی پد اتصال بالاتر باشد.آنها به طور گسترده ای برای کاهش وزن و ابعاد کلی محصولات و همچنین برای افزایش عملکرد الکتریکی دستگاه استفاده می شوند.
محصولات HSX 1 تا 32 لیتر FR-4 PCB، IMS PCB، بردهای HDI، بردهای PTFE فرکانس بالا و بردهای انعطاف پذیر سخت و غیره را پوشش می دهند. خدمات تولید چرخش سریع انعطاف پذیر (12 ساعت تا 72 ساعت)، و همچنین حجم کم به حجم زیاد را ارائه می دهد. ساخت PCB.
محصولات به طور گسترده در زمینه های با تکنولوژی بالا مانند ارتباطات، منابع تغذیه، شبکه های کامپیوتری، محصولات دیجیتال، کنترل صنعتی، علم و آموزش، تجهیزات پزشکی و هوافضا استفاده می شود.HSX دارای تیمی با تحصیلات بالا و با تجربه و تجهیزات تولید پیشرفته است.
اندازه پانل قابلیت کارخانه HSX حداکثر 740x500 میلی متر است، اما زمانی که اندازه پانل بزرگتر از 600 میلی متر باشد، ابتدا نیاز به بررسی دارد.و حداقل اندازه پانل که می توانیم به آن برسیم 5*5 میلی متر است.
ضخامت مدار چاپی که می توانیم به آن برسیم از 0.2 میلی متر تا 4.0 میلی متر است، زمانی که ضخامت برد کمتر از 0.2 میلی متر یا بیشتر از 4 میلی متر باشد، در ابتدا باید برد مورد ارزیابی قرار گیرد.(PS. هنگامی که ضخامت تخته مساوی یا کمتر از 0.6 میلی متر باشد، برای سطح HASL استفاده نمی شود)
ضخامت مس پایه لایه داخلی و خارجی کوچکترین 0.3/0.5oz و حداکثر 3 اونس است.
0.15 میلی متر قابلیت اندازه سوراخ کوچک کارخانه است، زمانی که اندازه سوراخ کوچکتر از 0.15 میلی متر باشد، ابتدا باید برد را بررسی کنید.
رنگ های لحیم کاری مقاوم شامل سبز، سبز مات، آبی، آبی مات، مشکی، مشکی مات، زرد، قرمز، سفید و همانطور که مشتری مشخص می کند.
رنگ های ساق شامل سفید، مشکی و به تشخیص مشتری می باشد.
| لایه PCB | 12 لیتر 1+N+1 | مواد PCB | FR-4، S1000-2M |
| ضخامت مس | پایه داخلی 1 اونس، مس تمام شده 1 اونس | ضخامت PCB | 2.0 میلی متر |
| حداقلاندازه سوراخ | 0.1 میلی متر | مسیر/شکاف حداقل PCB: | 3 میلیون |
| ماسک لحیم کاری PCB | سبز | صفحه ابریشمی PCB | سفید |
| سطح PCB تمام شده است | Immersion Gold 2u | طرح کلی PCB | Rout/V-CUT |
| کاربرد | FR-4، S1000-2M | ||
| نیاز ویژه: | دقیقهاز طریق کنترل اندازه سوراخ 0.15 میلی متر / امپدانس | ||
سوالات متداول:
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: بله، ما کارخانه هستیم، ما نمونه اولیه تولید PCB و خطوط تولید PCB با حجم زیاد داریم.
Q2: چه نوع فرمت فایل PCB را می توانید برای تولید بپذیرید؟
A: Gerber، PROTEL 99SE، PROTEL DXP، POWER PCB، CAM350، ODB+(.TGZ)
Q3: آیا فایل های PCB من وقتی آنها را برای ساخت به شما ارسال می کنم ایمن هستند؟
پاسخ: ما به حق چاپ مشتری احترام می گذاریم و هرگز PCB را برای شخص دیگری با فایل های شما تولید نمی کنیم مگر اینکه از طرف شما اجازه کتبی دریافت کنیم و این فایل ها را با هیچ شخص ثالث دیگری به اشتراک نخواهیم گذاشت.و در صورت لزوم می توانیم NDA را با مشتری امضا کنیم.
Q4: اگر ما هیچ فایل PCB / فایل Gerber نداریم، فقط نمونه PCB را داریم، آیا می توانید آن را برای من تولید کنید؟
A: بله، ما می توانیم به شما کمک کنیم PCB را شبیه سازی کنید.فقط نمونه PCB را برای ما ارسال کنید، ما می توانیم طرح PCB را شبیه سازی کنیم و آن را کار کنیم.
Q5: زمان استاندارد شما برای PCB چقدر است؟
A: نمونه / نمونه اولیه (کمتر از 3 متر مربع):
1-2 لایه: 3 تا 5 روز کاری (سریعترین 24 ساعت برای خدمات چرخش سریع)
4-8 لایه: 7 تا 12 روز کاری (سریعترین 48 ساعت برای خدمات چرخش سریع)
تولید انبوه (کمتر از 200 متر مربع):
1-2 لایه: 7 تا 12 روز کاری
4-8 لایه: 10 تا 15 روز کاری
Q6: معمولا PCB را چگونه ارسال می کنید؟
پاسخ: معمولاً برای بسته‌های کوچک، ما تخته‌ها را با خدمات DHL، UPS، FedEx درب به درب ارسال می‌کنیم، می‌توانیم از حساب حمل‌ونقل شما برای جمع‌آوری استفاده کنیم یا از حساب خود برای ارسال در مدت تحویل DDU (هزینه واردات بدون پرداخت) استفاده کنیم.
برای کالاهای سنگین بیش از 300 کیلوگرم، ممکن است برای صرفه جویی در هزینه حمل، بردهای PCB شما را از طریق کشتی یا هوا ارسال کنیم.البته، اگر شما فورواردر خود را دارید، ممکن است برای رسیدگی به حمل و نقل شما با آنها تماس بگیریم.
Q7: حداقل مقدار سفارش شما چقدر است؟
A: بدون MOQ. مقدار فقط بر قیمت تأثیر می گذارد.لطفا برای RFQ با ما تماس بگیرید.
Q8: آیا می توانید خدمات مونتاژ PCB و منبع یابی قطعات را ارائه دهید؟
پاسخ: بله، ما همچنین می توانیم در صورت درخواست، منبع یابی قطعات و خدمات مونتاژ PCB و همچنین ساخت جعبه را ارائه دهیم.
Q9.چگونه نقل قول سریع دریافت کنیم؟
لطفا فایل Gerber و جزئیات برد (از جمله لایه، ضخامت تخته، ضخامت مس، عملیات سطح، ماسک لحیم کاری و رنگ صفحه ابریشمی، درخواست ویژه در صورت وجود، مقدار تقاضا و غیره) را ارائه دهید.
نمونه:
| نوع PCB | PCB چند لایه 4 لیتری |
| سطح تمام شد | LF-HASL |
| مادهء اصلی | FR4، TG170 |
| ضخامت مس | پایه داخلی 1 اونس، مس تمام شده 1 اونس |
| ماسک لحیم کاری PCB | سبز برای هر دو طرف |
| صفحه ابریشمی PCB | سفید برای هر دو طرف |
| نیاز ویژه | سوراخ و لبه آبکاری رزین، ضخامت انگشت طلایی 30u |
