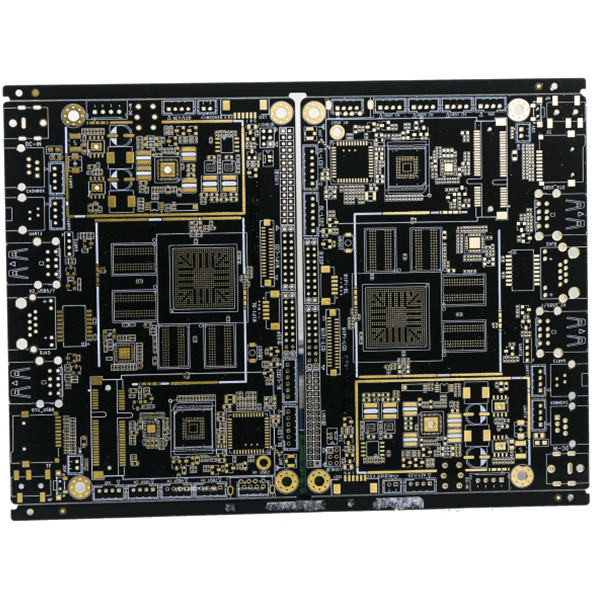

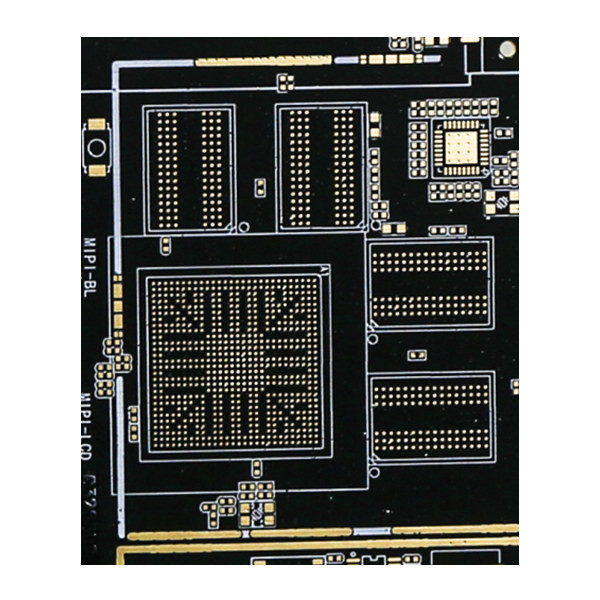

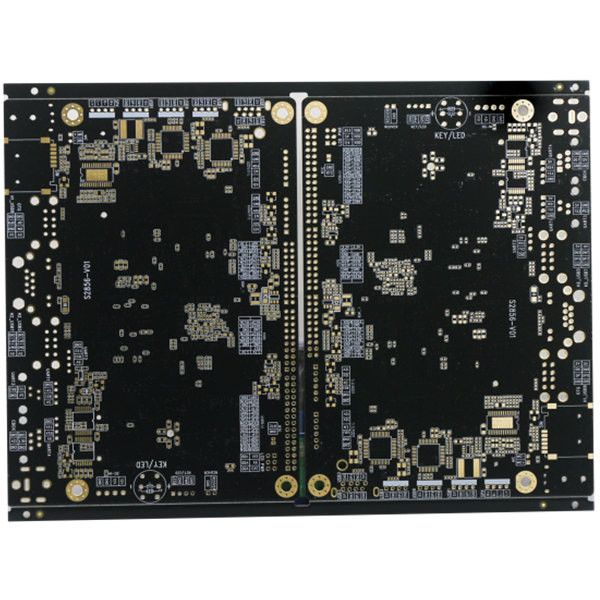

برد مدار چاپی 1.5 اونس مدار چاپی FR4 PCB 4 لایه
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نوع تخته | برد 4 لیتری چند لایه PTH | ماده خام | FR4، TG130 |
|---|---|---|---|
| پایان سطح | طلای غوطه وری 2u" | ضخامت | تمام شده 1.60 میلی متر |
| لایه بیرونی مس | 1.5 اونس وزن تمام شده | لایه داخلی مس | 1 اونس وزن پایه |
| رنگ ماسک لحیم کاری | 2 طرف مشکی | رنگ صفحه ابریشم | 2 طرف سفید |
| کوچکترین اندازه سوراخ | 0.3 میلی متر | ضخامت آبکاری سوراخ از طریق | 18 میلی متر |
| برجسته | ساخت PCB چند لایه 1.5 اونس,ساخت PCB چند لایه ODM,PCB برد مدار چاپی 1.5 اونس |
||
توضیحات محصول
برد مدار چاپی 1.5 اونس مدار چاپی FR4 PCB 4 لایه
برد مدار چاپی چند لایه برد مدار چند لایه طراحی برد مدار الکترونیکی انواع برد مدار چاپی
برد 4 لیتری چند لایه PTH
نوع آیتم:برد 4 لیتری چند لایه PTH
عملیات سطح تمام شده: ENIG، 2u" (0.05 - 0.1 میکرومتر طلا بر روی 3 تا 5 میکرومتر نیکل.)
ضخامت PCB نهایی (mm): 1.6mm، با تحمل +/-10٪
مورد نیاز مواد خام خاص: UL94V-0، FR4، TG170، CAF-ANTI
وزن مس تمام شده لایه بیرونی: وزن 1.5 اونس
وزن مس داخلی: وزن پایه 1 اونس
ضخامت آبکاری سوراخ عبوری: 18 میکرون
بدون سوراخ کنترسینک و سوراخ کوترسنک و سوراخ مته سوراخ.
دارای کنترل امپدانس، سوراخ پرس مناسب و شکاف آبکاری.
اندازه کوچکترین سوراخ 0.3 میلی متر است
تحمل سوراخ PTH: +/-0.075mm
رنگ مقاوم لحیم کاری: 2 طرف، مشکی
رنگ صفحه ابریشمی: 2 طرف، سفید
V-CUT و مسیریابی برای مشخصات مدار
همه PCB ها باید تست الکترونیکی شوند
IPC کلاس 2
| لایه PCB | برد 4 لیتری چند لایه PTH |
| سطح PCB تمام شده است | طلای غوطه‌وری 2u" (0.05 - 0.1 میکرومتر طلا بیش از 3 تا 5 میکرومتر نیکل.) |
| نیاز به مواد PCB | UL94V-0، FR4، TG170، CAF-ANTI |
| ضخامت PCB به پایان رسید | 1.6 میلی متر تمام شده، با تحمل +/-10٪ |
| کوچکترین اندازه سوراخ | 0.30 میلی متر |
| لحیم کاری مقاوم در برابر PCB | 2 طرف مشکی |
| رنگ صفحه ابریشمی PCB | 2 طرف سفید |
| وزن مس لایه بیرونی | 1.5 اونس وزن تمام شده |
| وزن مس لایه داخلی | 1 اونس وزن پایه |
| نیازمندی های ویژه |
دارای کنترل امپدانس، سوراخ پرس مناسب و شکاف آبکاری |
سوالات متداول:
1. چه خدماتی می توانید ارائه دهید؟
برد مدار چاپی، مونتاژ مدار چاپی، سفارش نمونه اولیه سریع
2. زمان هدایت شما چقدر سریع است؟
برد HDI سریع ترین برد 3 WD، 2L و 4L برد Rigid سریع ترین 24 ساعت
3. چگونه می توان نقل قول سریع دریافت کرد؟
لطفا فایل Gerber و جزئیات برد (از جمله لایه، ضخامت تخته، ضخامت مس، عملیات سطح، ماسک لحیم کاری و رنگ صفحه ابریشمی، درخواست ویژه در صورت وجود، مقدار تقاضا و غیره) را ارائه دهید.
نمونه:
| لایه PCB | 4 لیتر |
| سطح PCB | ENIG |
| مواد PCB | FR4، TG135 |
| ضخامت مس تمام شده | 2/2/2/2 اونس |
| رنگ ماسک لحیم کاری | دو طرف، قرمز |
| ابریشم | دو طرفه، مشکی |
| تعداد | 1000 عدد، 2 هفته |
4. چه شرایط پرداختی دارید؟
T/T
