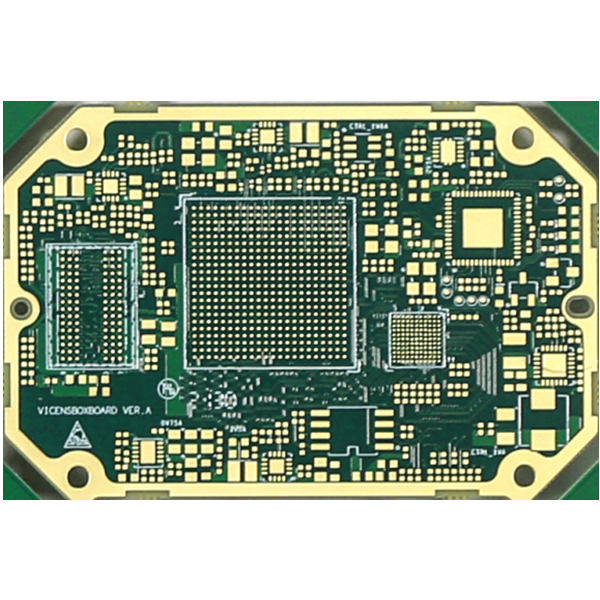

برد مدار چاپی چندلایه تمام شده غوطه وری طلایی 94V0 4u بدون هالوژن
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام محصول | برد مدار چاپی چند لایه (4 لیتر) | ماده خام | FR4، TG150، بدون هالوژن |
|---|---|---|---|
| سطح | طلای غوطه وری 4u" | ضخامت تمام شد | 2.0 میلی متر |
| مس | 4/4/4/4 اونس تمام شد | ماسک جوشکاری | سبز، سمت بالا و سمت پایین |
| افسانه | سفید برای سمت بالا و پایین | درخواست ویژه | لبه آبکاری، مواد بدون هالوژن |
| برجسته | برد مدار چاپی چندلایه 4 اونس,برد مدار چاپی چندلایه 94 ولتی,ساخت پی سی چند لایه 94 ولتی |
||
توضیحات محصول
برد مدار چاپی چندلایه تمام شده غوطه وری طلایی 94V0 4u بدون هالوژن
صفحات مدار چاپی چند لایه اجزاء برد مدار چاپی چند لایه صفحات مدار تک مدار لبه آبکاری
برد مدار چاپی چند لایه (4 لیتر)
نوع تابلو:برد مدار چاپی چند لایه (4 لیتر)
عملیات سطح به پایان رسید: طلای غوطه ور 4u"
ضخامت PCB نهایی (mm): 2.0mm
مواد مورد نیاز خاص: UL94V0، FR4، TG150، بدون هالوژن
وزن مس تمام شده لایه بیرونی: 4 اونس
وزن مس تمام شده لایه داخلی: 4 اونس
ضخامت آبکاری از طریق سوراخ: 25 میلی متر
کنترل امپدانس: بله، با کنترل امپدانس
کوچکترین اندازه سوراخ 0.2 میلی متر است
سوراخ پرس مناسب: خیر، بدون سوراخ پرس مناسب
ماسک لحیم قسمت بالایی: سبز
ماسک لحیم قسمت پایین: سبز
صفحه ابریشمی قسمت بالایی: سفید
صفحه ابریشم سمت پایین: سفید
طرح / نمایه مدار: مسیریابی
نمایه پنل: مسیریابی
درخواست تست الکترونیکی: تمام PCB ها تست الکترونیکی شوند
| لایه PCB | برد مدار چاپی چند لایه (4 لیتر) |
| سطح PCB | Immersionn Gold 4u" |
| مواد PCB | FR4، TG150، بدون هالوژن |
| ضخامت PCB | 2.0 میلی متر تمام شد +/-10٪ |
| حداقلاندازه سوراخ | 0.2 میلی متر |
| ماسک لحیم کاری PCB | سبز، سمت بالا و سمت پایین |
| صفحه ابریشمی PCB | سفید، سمت بالا و سمت پایین |
| PCB مسی تمام شده | 4 اونس برای لایه داخلی و خارجی |
| درخواست ویژه | لبه آبکاری، مواد بدون هالوژن، مس سوراخ 25 میلی متری |
| کلاس IPC |
2 |
سوالات متداول:
1. چه خدماتی می توانید ارائه دهید؟
برد مدار چاپی، مونتاژ مدار چاپی، سفارش نمونه اولیه سریع
2. زمان هدایت شما چقدر سریع است؟
برد HDI سریع ترین برد 3 WD، 2L و 4L برد Rigid سریع ترین 24 ساعت
3. چگونه می توان نقل قول سریع دریافت کرد؟
لطفا فایل Gerber و جزئیات برد (از جمله لایه، ضخامت تخته، ضخامت مس، عملیات سطح، ماسک لحیم کاری و رنگ صفحه ابریشمی، درخواست ویژه در صورت وجود، مقدار تقاضا و غیره) را ارائه دهید.
نمونه:
| لایه PCB | 4 لیتر |
| سطح PCB | ENIG |
| مواد PCB | FR4، TG135 |
| ضخامت مس تمام شده | 2/2/2/2 اونس |
| رنگ ماسک لحیم کاری | دو طرف، قرمز |
| ابریشم | دو طرفه، مشکی |
| تعداد | 1000 عدد، 2 هفته |
4. چه شرایط پرداختی دارید؟
T/T
