برد مدار چاپی چند لایه 6 لایه TG135 2 اونس دو طرفه Fr4 Pcb
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام محصول | برد مدار چاپی چند لایه | ماده خام | FR4، TG135 |
|---|---|---|---|
| سطح PCB | ENIG 2u (منطقه بزرگ au) | لایه PCB | 6 لایه |
| ضخامت تخته | 1.6 میلی متر تمام شد | مس PCB | 2/1/1/1/1/2 اونس به پایان رسید |
| رنگ ماسک لحیم کاری | سبز، دو طرفه | رنگ صفحه ابریشم | سفید، دو طرفه |
| برجسته | برد مدار چاپی چند لایه TG135 2 oz,برد مدار چاپی چند لایه 2 اونس,Pcb دو طرفه Fr4 TG135 |
||
توضیحات محصول
برد مدار چاپی چند لایه 6 لایه TG135 2 اونس دو طرفه Fr4 Pcb
برد مدار چاپی چند لایه برد مدار مجتمع برد مدار مدار قطعات برد مدار الکترونیک برد مدار الکترونیکی
برد مدار چاپی مدار چاپی FR4

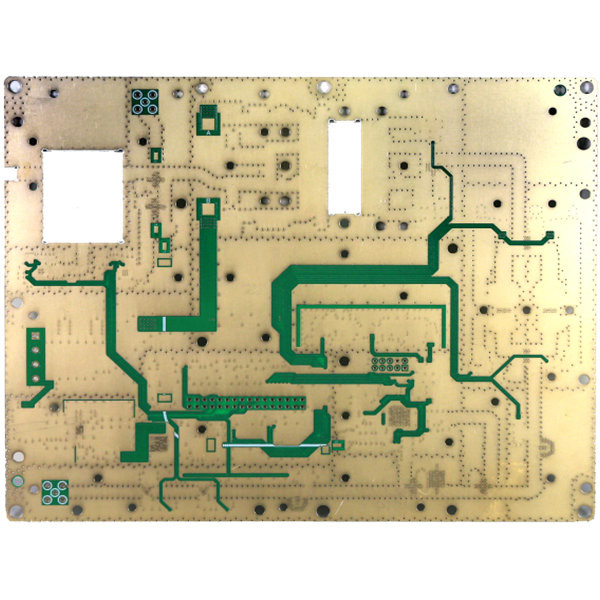

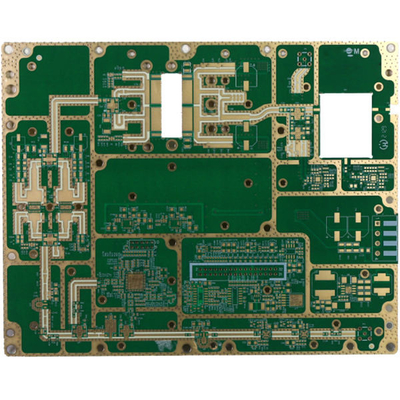

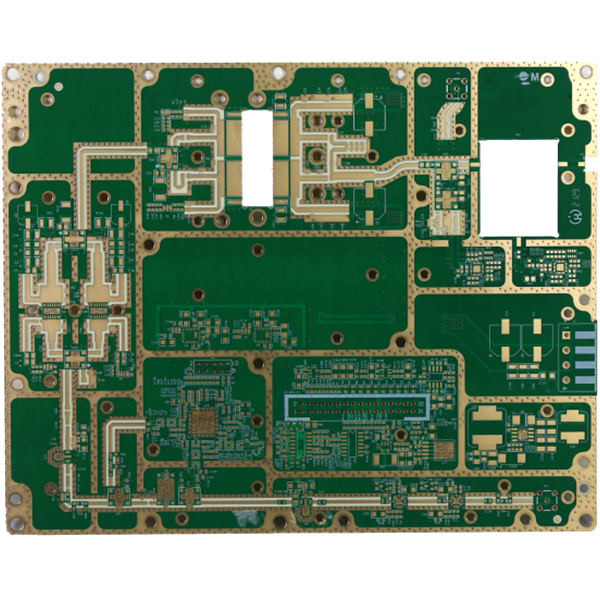

این مورد یک برد مدار چاپی 6 لایه است.
اندازه پانل: 350 * 283 میلی متر
PCB نوع مواد: TG135, FR4
ضخامت تخته تمام شده 1.6 میلی متر است.
ضخامت مس تمام شده این مورد 2/1/1/1/1/2 اونس تمام شده است.
تحمل کمان و پیچش 0.075٪ است.
حداقل اندازه سوراخ کاری این مورد 0.3 میلی متر است.
ترک/شکاف PCB این مورد 4 میلیون است.
رنگ ماسک لحیم دو طرف سبز است.
رنگ سیلک دو طرف آن استسفید.
سطح PCB: ENIG 2u" (منطقه lage au)
| لایه PCB 6 | L PCB |
| سطح PCB | ENIG 2u" (منطقه au بزرگ) |
| مواد PCB | TG135، TG135 |
| ضخامت PCB | 2.0 میلی متر |
| مس تمام شده | 2/1/1/1/1//2 اونس |
| حداقلسوراخ |
0.3 میلی متر |
| طرح کلی | مسیریابی |
| ماسک لحیم کاری PCB | سبز، هر دو طرف |
| صفحه ابریشمی PCB | سفید، هر دو طرف |
سوالات متداول:
1. چه خدماتی می توانید ارائه دهید؟
برد مدار چاپی، مونتاژ مدار چاپی، سفارش نمونه اولیه سریع
2. زمان هدایت شما چقدر سریع است؟
برد HDI سریع ترین برد 3 WD، 2L و 4L برد Rigid سریع ترین 24 ساعت
3. چگونه می توان نقل قول سریع دریافت کرد؟
لطفا فایل Gerber و جزئیات برد (از جمله لایه، ضخامت تخته، ضخامت مس، عملیات سطح، ماسک لحیم کاری و رنگ صفحه ابریشمی، درخواست ویژه در صورت وجود، مقدار تقاضا و غیره) را ارائه دهید.
نمونه:
| لایه PCB | 4 لیتر |
| سطح PCB | ENIG |
| مواد PCB | FR4، TG135 |
| ضخامت مس تمام شده | 2/2/2/2 اونس |
| رنگ ماسک لحیم کاری | دو طرف، قرمز |
| ابریشم | دو طرفه، مشکی |
| تعداد | 1000 عدد، 2 هفته |
4. چه شرایط پرداختی دارید؟
T/T
