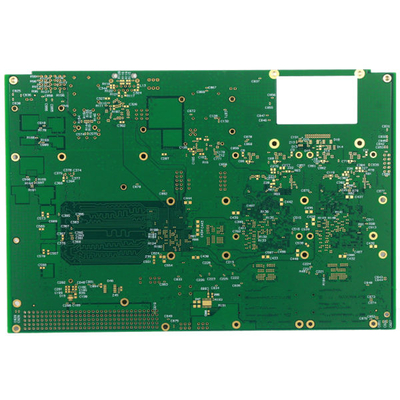

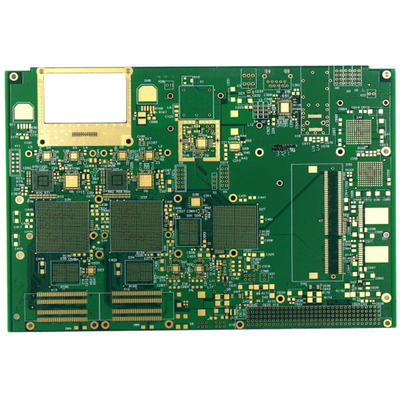

ماسک لحیم کاری سبز چندلایه صلب و انعطاف پذیر PCB نمونه اولیه FR4 TG170 2.4 میلی متری
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام محصول | برد مدار چاپی صلب مدار چاپی FR4 | مواد | راجرز +FR4,TG170 |
|---|---|---|---|
| لایه PCB | 8 لایه | ضخامت تخته | 2.4 میلی متر |
| ضخامت مس تمام شده | 2/2/2/2/2/2OZ | رنگ ماسک لحیم کاری | سبز |
| رنگ صفحه ابریشم | سفید | سطح PCB | ENIG 4u" |
| برجسته | PCB انعطاف پذیر چندلایه TG170,PCB انعطاف پذیر چند لایه,2.4 میلی متر |
||
توضیحات محصول
ماسک لحیم کاری سبز چندلایه صلب و انعطاف پذیر PCB نمونه اولیه FR4 TG170 2.4 میلی متری
برد مدار چاپی چند لایه مونتاژ برد مدار چاپی برد مدار چاپی نمونه اولیه برد مدار تک مدار برد
برد مدار چاپی صلب مدار چاپی FR4
لایه نهایی تخته مدار چاپی: از 1 لیتر تا 32 لیتر (اگر لایه بیش از 20 لیتر باشد باید بررسی شود)
حداکثر اندازه پانل: 740 * 500 میلی متر (اگر اندازه بیش از 600 میلی متر باشد باید بررسی شود)
حداقل اندازه پانل: 5 * 5 میلی متر
مواد خام PCB: FR4، Rogers، ISOLA، High TG، مواد بدون هالوژن و غیره
ضخامت نهایی: 0.2 ~ 4.0 میلی متر
ضخامت مس PCB: H~5oz
کمان و پیچ: 0.075٪
Minاندازه سوراخ: 0.15 میلی متر
حداقل سوراخ مته HDI: 0.08-0.10 میلی متر
مسیر/شکاف PCB: 3mil (0.075mm)
طرح کلی PCB: مسیریابی/V-CUT/Punching
ماسک لحیم کاری PCB: سبز، قرمز، آبی، سفید، سیاه، زرد و به درخواست شما
صفحه ابریشم PCB: سفید، سیاه و به عنوان درخواست شما
سطح PCB: بدون سرب HASL، طلای غوطه ور، قلع غوطه ور، OSP، ENIG + OSP، نقره غوطه ور، ENEPIG، انگشت طلا
تحمل امپدانس: ± 5Ω (<50Ω)، ± 10% (≥50Ω) اگر این مقدار نیست، باید بررسی شود
| لایه PCB | PCB 8 لیتری |
| سطح PCB | ENIG 4u" |
| مواد PCB | FR4، TG170 + راجرز |
| ضخامت PCB | 2.4 میلی متر |
| مس تمام شده | 2/2/2/2/2/2/2/2 اونس |
| حداقلسوراخ | 0.25 میلی متر |
| طرح کلی PCB | Rout و V-CUT |
| ماسک لحیم کاری PCB | سبز |
| صفحه ابریشمی PCB | سفید |
سوالات متداول:
1. چه خدماتی می توانید ارائه دهید؟
برد مدار چاپی، مونتاژ مدار چاپی، سفارش نمونه اولیه سریع
2. زمان هدایت شما چقدر سریع است؟
برد HDI سریع ترین برد 3 WD، 2L و 4L برد Rigid سریع ترین 24 ساعت
3. چگونه می توان نقل قول سریع دریافت کرد؟
لطفا فایل Gerber و جزئیات برد (از جمله لایه، ضخامت تخته، ضخامت مس، عملیات سطح، ماسک لحیم کاری و رنگ صفحه ابریشمی، درخواست ویژه در صورت وجود، مقدار تقاضا و غیره) را ارائه دهید.
نمونه:
| لایه PCB | 4 لیتر |
| سطح PCB | ENIG |
| مواد PCB | FR4، TG135 |
| ضخامت مس تمام شده | 2/2/2/2 اونس |
| رنگ ماسک لحیم کاری | دو طرف، قرمز |
| ابریشم | دو طرفه، مشکی |
| تعداد | 1000 عدد، 2 هفته |
4. چه شرایط پرداختی دارید؟
T/T
