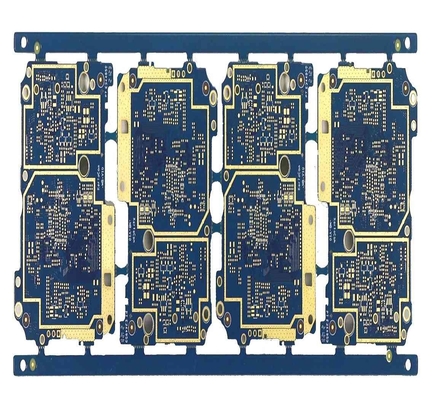

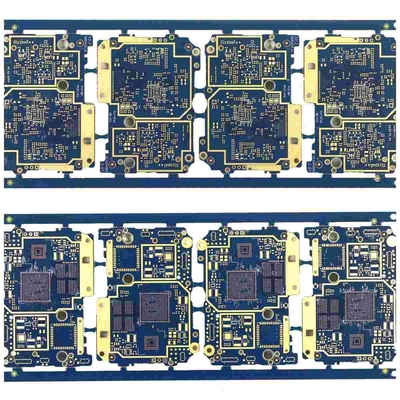

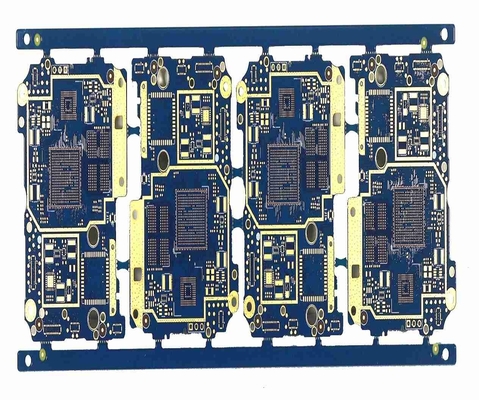

برد مدار چاپی چندلایه ماسک لحیم کاری آبی 1OZ 4 لایه چندلایه PCb FR4 TG170
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام محصول | برد PCB 4 لیتری | مواد | FR4، TG170 |
|---|---|---|---|
| لایه PCB | 4 لیتر | ضخامت تخته | 1.2 میلی متر |
| ضخامت مس تمام شده | 1/1/1/1OZ | رنگ ماسک لحیم کاری | آبی |
| رنگ صفحه ابریشم | سفید | درخواست ویژه | سوراخ و آبکاری رزین بسته شده است |
| برجسته | مدارهای چندلایه PCB انعطاف پذیر چند لایه 1OZ,مدارهای چندلایه انعطاف پذیر چند لایه TG170,مدارهای چند لایه FR4 TG170 |
||
توضیحات محصول
برد مدار چاپی چندلایه ماسک لحیم کاری آبی 1OZ 4 لایه چندلایه PCb FR4 TG170
برد مدار چاپی 4 لیتری / برد مدار چاپی
حداکثر لایه ها: 32 لایه (بیش از 20 لایه نیاز به بررسی دارد)
حداکثر اندازه پانل پایان: 740 * 500 میلی‌متر (بیش از 600 میلی‌متر نیاز به بررسی دارد)
حداقل اندازه پانل پایان: 5 * 5 میلی متر
حداقل سوراخ مته: 0.15mm (~0.15mm نیاز به بازبینی دارد)
حداقل سوراخ مته HDI: 0.08-0.10 میلی متر
نسبت تصویر: 15:1 (12:1 نیاز به بررسی دارد)
ضخامت تخته: 0.2 ~ 4.0 میلی متر (~0.2 میلی متر، تا 4 میلی متر نیاز به بررسی دارد)
ضخامت مس: لایه داخلی≤ 6 OZ (≥5 OZ برای 4L،≥4OZ برای 6L،≥3OZ برای 8L و بالاتر باید بررسی شود)
لایه خارجی مس ≤ 10 OZ (≥5 OZ نیاز به بررسی دارد)
مس در سوراخ‌ها ≤ 5 OZ (≥1 OZ باید بازبینی شود
حداقل فضا در لایه داخلی (یک طرفه): 4 تا 8 لیتر (شامل): نمونه: 4 میل؛حجم کم: 4.5 میلیون؛
8 ~ 12 لیتر (شامل): نمونه: 5 میلیون؛حجم کم: 5.5 میلی متر
12 تا 18 لیتر (شامل): نمونه: 6 میلیون؛حجم کم: 6.5 میلیون
| لایه PCB | 4 لیتر |
| سطح PCB | LF-HASL |
| مواد PCB | FR4، TG170 |
| ضخامت PCB | 1.2 میلی متر |
| مس تمام شده | 1/1/1/1 اونس |
| حداقلسوراخ | 0.25 |
| طرح کلی PCB | مسیریابی |
| ماسک لحیم کاری PCB | آبی |
| صفحه ابریشمی PCB | سفید |
| درخواست ویژه | سوراخ و آبکاری رزین بسته شده است |
سوالات متداول:
1. چه خدماتی می توانید ارائه دهید؟
برد مدار چاپی، مونتاژ مدار چاپی، سفارش نمونه اولیه سریع
2. زمان هدایت شما چقدر سریع است؟
برد HDI سریعترین برد 3 WD، 2L و 4L برد Rigid سریعترین 24 ساعت
3. چگونه می توان نقل قول سریع دریافت کرد؟
لطفا فایل Gerber و جزئیات برد (از جمله لایه، ضخامت تخته، ضخامت مس، عملیات سطح، ماسک لحیم کاری و رنگ صفحه ابریشمی، درخواست ویژه در صورت وجود، مقدار تقاضا و غیره) را ارائه دهید.
نمونه:
| لایه PCB | 4 لیتر |
| سطح PCB | ENIG |
| مواد PCB | FR4، TG135 |
| ضخامت مس تمام شده | 2/2/2/2 اونس |
| رنگ ماسک لحیم کاری | دو طرف، قرمز |
| ابریشم | دو طرفه، مشکی |
| تعداد | 1000 عدد، 2 هفته |
4. چه شرایط پرداختی دارید؟
T/T
