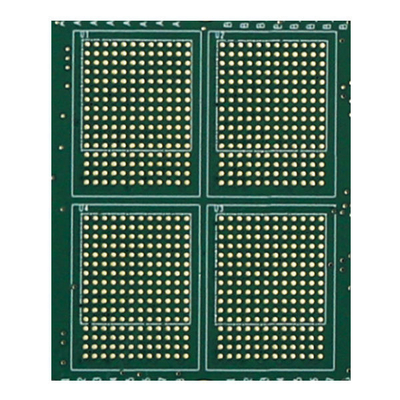

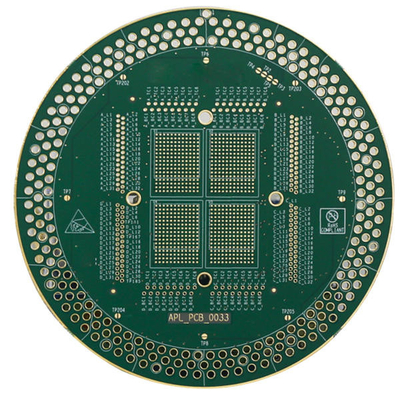

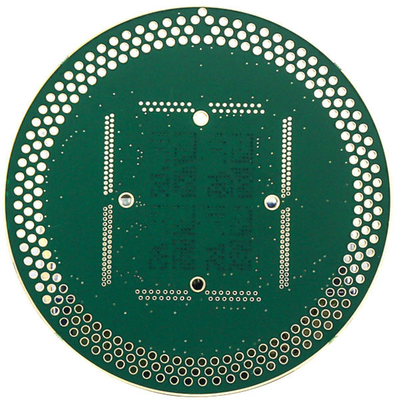

ماسک لحیم کاری سبز چندلایه برد مدار چاپی چندلایه 6L 2OZ FR4 TG135
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام محصول | PCB چند لایه | مواد | FR4 TG135 |
|---|---|---|---|
| لایه PCB | 6 لیتر | ضخامت PCB | 1.6 |
| ضخامت مس PCB | 2 اونس | Min. حداقل Hole Size اندازه سوراخ | 0.2 میلی متر |
| ماسک لحیم کاری PCB | سبز | افسانه PCB | سفید |
| برجسته | برد مدار چاپی چند لایه 2OZ,برد مدار چاپی چند لایه TG135,PCB چند لایه TG135 |
||
توضیحات محصول
ماسک لحیم کاری سبز چندلایه برد مدار چاپی چندلایه 6L 2OZ FR4 TG135
برد مدار چاپی چند لایه برد مدار خالی برد مدار چاپی کوچک برد تک مدار
برد مدار چاپی / برد مدار چاپی 6 لیتری
حداکثر لایه ها: 32 لایه (بیش از 20 لایه نیاز به بررسی دارد)
حداکثر اندازه پانل پایان: 740 * 500 میلی‌متر (بیش از 600 میلی‌متر نیاز به بررسی دارد)
حداقل اندازه پانل پایان: 5 * 5 میلی متر
مواد PCB: PI + FR4، FR4، راجرز، بدون هالوژن، TG بالا و مس سنگین،
ضخامت PCB: 0.2 ~ 4.0 mm (~0.2 mm، ~ 4 mm نیاز به بررسی دارد)
ضخامت مس PCB: H~5oz
کمان و پیچش: 0.075%
حداقلاندازه سوراخ: 0.15 میلی متر (~0.15 میلی متر نیاز به بررسی دارد)
حداکثر اندازه سوراخ: 6.0 میلی متر (> 6 میلی متر، از فرز برای بزرگ کردن سوراخ ها استفاده کنید)
حداقل سوراخ مته HDI: 0.08-0.10 میلی متر
حداقل فضا در لایه داخلی (یک طرفه): 4 تا 8 لیتر (شامل): نمونه: 4 میل؛حجم کم: 4.5 میلیون؛
8 ~ 12 لیتر (شامل): نمونه: 5 میلیون؛حجم کم: 5.5 میلی متر
12 تا 18 لیتر (شامل): نمونه: 6 میلیون؛حجم کم: 6.5 میلیون
ماسک لحیم کاری PCB: سبز، سبز مات، آبی، آبی مات، سیاه، سیاه مات، زرد، قرمز، سفید و غیره
صفحه ابریشمی PCB: سفید، سیاه و غیره
سطح PCB: بدون سرب HASL، طلای غوطه ور، قلع غوطه ور، OSP، ENIG + OSP، نقره غوطه ور، ENEPIG، انگشت طلا
کاربرد: ارتباطات، صنعت/تجارت الکترونیک.
| لایه PCB | 6 لیتر |
| سطح PCB | Immersion Gold 2u" |
| مواد PCB | FR4، TG135، KB6160 |
| ضخامت PCB | 1.6 میلی متر |
| حداقلاندازه سوراخ | 0.2 میلی متر |
| مسیر/شکاف PCB: | 4 میلیون |
| طرح کلی PCB | Rout و V-CUT |
| ماسک لحیم کاری PCB | سبز |
| صفحه ابریشمی PCB | سفید |
| استفاده | CE |
سوالات متداول:
1. چه خدماتی می توانید ارائه دهید؟
برد مدار چاپی، مونتاژ مدار چاپی، سفارش نمونه اولیه سریع
2. زمان هدایت شما چقدر سریع است؟
برد HDI سریع ترین برد 3 WD، 2L و 4L برد Rigid سریع ترین 24 ساعت
3. چگونه می توان نقل قول سریع دریافت کرد؟
لطفا فایل Gerber و جزئیات برد (از جمله لایه، ضخامت تخته، ضخامت مس، عملیات سطح، ماسک لحیم کاری و رنگ صفحه ابریشمی، درخواست ویژه در صورت وجود، مقدار تقاضا و غیره) را ارائه دهید.
نمونه:
| لایه PCB | 4 لیتر |
| سطح PCB | ENIG |
| مواد PCB | FR4، TG135 |
| ضخامت مس تمام شده | 2/2/2/2 اونس |
| رنگ ماسک لحیم کاری | دو طرف، قرمز |
| ابریشم | دو طرفه، مشکی |
| تعداد | 1000 عدد، 2 هفته |
4. چه شرایط پرداختی دارید؟
T/T
