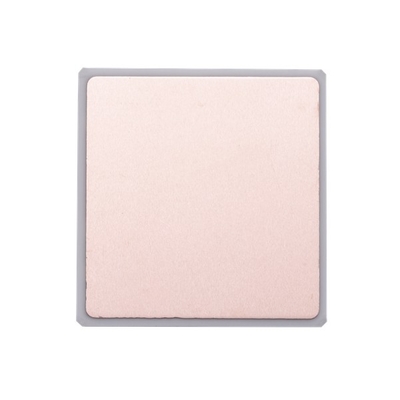

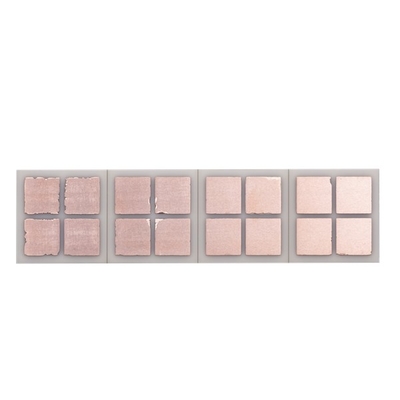

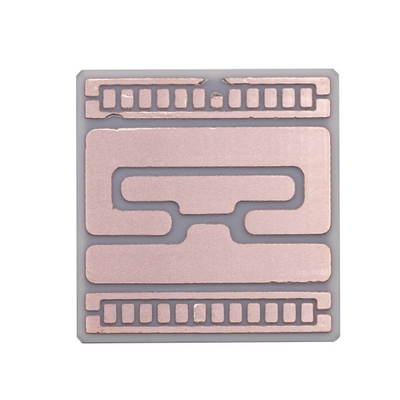

نمونه اولیه PCB سرامیکی فرکانس بالا 4.0 میلی متر برای دستگاه ارتباطات
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام PCB | دستگاه های ارتباطی برد مدار چاپی سرامیکی | ماتریال | FR-4;High TG FR-4; FR-4;TG بالا FR-4; Ceramic base material جنس پایه سرامیکی |
|---|---|---|---|
| سطح تمام شد | طلای غوطه‌وری، LF-HASL، OSP... | ضخامت تخته | 4.0 میلی متر |
| ضخامت مس | 18-105 گرم | ماسک جوشکاری | رنگ صورتی |
| برجسته | نمونه اولیه PCB سرامیک ODM,نمونه اولیه PCB سرامیک 4.0 میلی متر,تخته PCB نمونه اولیه 4.0 میلی متر |
||
توضیحات محصول
نمونه اولیه PCB سرامیکی فرکانس بالا 4.0 میلی متر برای دستگاه ارتباطات
دستگاه های ارتباطی برد مدار چاپی سرامیکی مدار چاپی سرامیکی مواد با فرکانس بالا غوطه وری طلایی
دستگاه های ارتباطی برد مدار چاپی سرامیکی
PCB سرامیکی نوعی پودر سرامیکی رسانای گرما و چسب آلی است و PCB سرامیکی آلی رسانای گرما با هدایت حرارتی 9-20 وات بر متر تهیه می شود.به عبارت دیگر، PCB سرامیکی یک برد مدار چاپی با مواد پایه سرامیکی است که از مواد بسیار رسانای حرارتی مانند آلومینا، نیترید آلومینیوم و همچنین اکسید بریلیم است که می تواند تأثیر سریعی در انتقال گرما از نقاط داغ و اتلاف آن داشته باشد. آن را در تمام سطحعلاوه بر این، PCB سرامیکی با فناوری LAM ساخته شده است که یک فناوری متالیزاسیون فعال سازی سریع لیزری است.بنابراین PCB سرامیکی بسیار تطبیق پذیر است که می تواند جای کل برد مدار چاپی سنتی را با ساختاری کمتر پیچیده با کارایی افزایش دهد.
بردهای مدار چاپی سرامیکی کاربردهای گسترده ای دارند و می توانند در زمینه LED، اجزای پنل خورشیدی، ماژول های نیمه هادی پرقدرت، یخچال های نیمه هادی، هیترهای الکترونیکی، مدارهای کنترل قدرت، مدارهای هیبریدی قدرت، اجزای برق هوشمند، ... منابع تغذیه سوئیچینگ فرکانس، رله های حالت جامد، الکترونیک خودرو، ارتباطات، هوا فضا و قطعات الکترونیکی نظامی.
| تم | استاندارد معمولی |
| مواد | FR-4;TG بالا FR-4;جنس پایه سرامیکی |
| لایه شماره | 1-20 |
| اندازه تخته | 50mm*50mm-560mm*640mm |
| ضخامت تخته | 0.4mm-4.0mm |
| تحمل ضخامت | ± 10% |
| حداقل اندازه سوراخ | 0.15 میلی متر |
| ضخامت مس | 18-105 گرم |
| سوراخ مسی آبکاری | 18 تا 30 میلی متر |
| حداقل عرض ردیابی | 0.1 میلی متر |
| حداقل عرض فضا | 0.1 میلی متر |
| رنگ ماسک لحیم کاری | سبز، آبی، مشکی، قرمز... |
| سرفی | طلای غوطه‌وری، LF-HASL، OSP... |
| نمایه طرح کلی | CNC;V-CUT;مشت زدن |
| کنترل امپدانس | ± 10% |
| گواهی | ISO9001 |
سوالات متداول:
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: بله، ما کارخانه هستیم، ما نمونه اولیه تولید PCB و خطوط تولید PCB با حجم زیاد داریم.
س2: ظرفیت تولید کارخانه PCB شما چطور؟
A: ظرفیت تولید ماهانه ما 50000 متر مربع در ماه و 5000 نوع در ماه است.
س3:اگر فایل PCB/فایل Gerber نداریم، فقط نمونه PCB را داریم، آیا می توانید آن را برای من تولید کنید؟
A: بله، ما می توانیم به شما کمک کنیم PCB را شبیه سازی کنید.فقط نمونه PCB را برای ما ارسال کنید، ما می توانیم طرح PCB را شبیه سازی کنیم و آن را کار کنیم.
س4: معمولا PCB را چگونه ارسال می کنید؟
پاسخ: معمولاً برای بسته‌های کوچک، ما تخته‌ها را با خدمات DHL، UPS، FedEx درب به درب ارسال می‌کنیم، می‌توانیم از حساب حمل‌ونقل شما برای جمع‌آوری استفاده کنیم یا از حساب خود برای ارسال در مدت تحویل DDU (هزینه واردات بدون پرداخت) استفاده کنیم.
برای کالاهای سنگین بیش از 300 کیلوگرم، ممکن است برای صرفه جویی در هزینه حمل، بردهای PCB شما را از طریق کشتی یا هوا ارسال کنیم.البته، اگر شما فورواردر خود را دارید، ممکن است برای رسیدگی به حمل و نقل شما با آنها تماس بگیریم.
Q5: زمان استاندارد شما برای چیست؟تولید?
A: نمونه / نمونه اولیه (کمتر از 3 متر مربع):
1-2 لایه: 3 تا 5 روز کاری (سریعترین 24 ساعت برای خدمات چرخش سریع)
4-8 لایه: 7 تا 12 روز کاری (سریعترین 48 ساعت برای خدمات چرخش سریع)
تولید انبوه (کمتر از 200 متر مربع):
1-2 لایه: 7 تا 12 روز کاری
4-8 لایه: 10 تا 15 روز کاری
