برد مدار چاپی سرامیکی TG FR4 بالا
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام PCB | مدار پایه سرامیکی سبز | ماتریال | FR-4;High TG FR4; FR-4؛ TG بالا FR4; Ceramic base material جنس پایه سرامیکی< |
|---|---|---|---|
| سطح تمام شد | طلای غوطه‌وری، LF-HASL، OSP... | ضخامت تخته | 0.4mm-4.0mm |
| ضخامت مس | 18-105 گرم | ماسک جوشکاری | سبز، آبی، مشکی، قرمز... |
| برجسته کردن | برد PCB سرامیکی TG FR4,برد PCB سرامیکی ODM,PCB سرامیکی TG FR4 |
||
توضیحات محصول

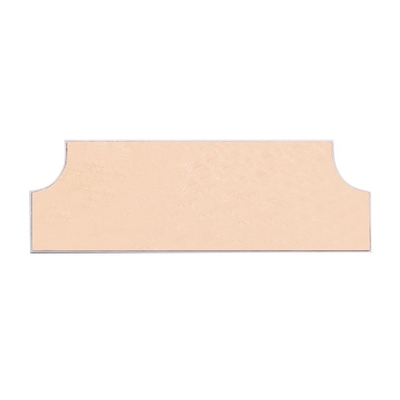

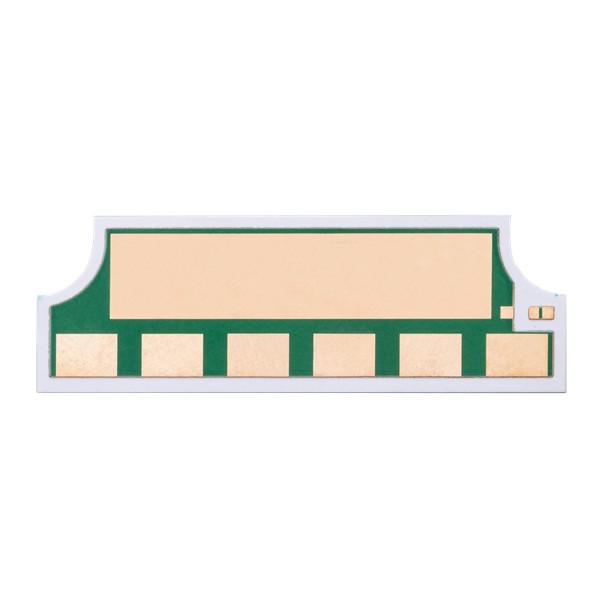

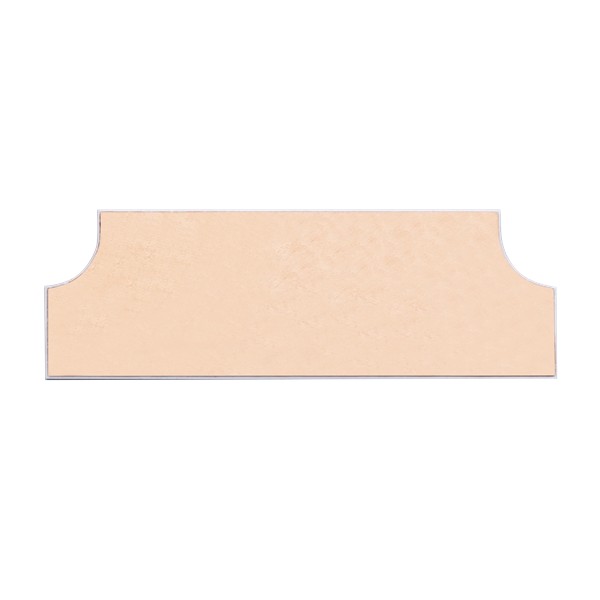

برد PCB سرامیکی TG FR4 بالا
تخته مدار چاپی سرامیکی پایه سرامیکی سبز PCB مواد پایه سرامیکی مواد با TG بالا مواد PCB با چگالی بالا
مدار پایه سرامیکی سبز
PCB سرامیکی دارای فرکانس بالا و عملکرد الکتریکی خوب است و دارای هدایت حرارتی بالا، پایداری شیمیایی و حرارتی عالی است.مقاومت در برابر خوردگی عالی، به طور گسترده در بسته بندی مدارهای نیمه هادی و میکروالکترونیک PCB، برد حامل تراشه LED با روشنایی بالا، قطعات الکترونیکی و روشنایی خودرو، مواد اتلاف حرارت قطعات الکترونیکی با قدرت بالا و غیره استفاده می شود.
PCB های سرامیکی به دو دلیل هدایت حرارتی بالا و ضریب انبساط حرارتی پایین (CTE) بهترین منبع نقطه واکنش را برای مدارهای چاپی فراهم می کنند.PCB سرامیکی بسیار منحصر به فرد و مفید است زیرا جایگزینی کامل برای بردهای مدار چاپی سنتی با ساختار ساده و افزایش کارایی است.
ویژگی های PCB سرامیکی:
1. بردهای مدار چاپی سرامیکی رسانای حرارتی عالی هستند.
2. بردهای مدار سرامیکی به راحتی توسط مواد شیمیایی فرسایش نمی یابند.
3. PCB های سرامیکی سطح بالایی از سازگاری مکانیکی را ارائه می دهند.
4. طرح کلی با چگالی بالا روی تخته های سرامیکی ساده است.
5. انطباق مؤلفه CTA آنها عالی است.
| موارد | استاندارد معمولی |
| مواد | FR-4;TG بالا FR-4;جنس پایه سرامیکی |
| لایه شماره | 1-20 |
| اندازه تخته | 50mm*50mm-560mm*640mm |
| ضخامت تخته | 0.4mm-4.0mm |
| تحمل ضخامت | ± 10% |
| حداقل اندازه سوراخ | 0.15 میلی متر |
| ضخامت مس | 18-105 گرم |
| سوراخ مسی آبکاری | 18 تا 30 میلی متر |
| حداقل عرض ردیابی | 0.1 میلی متر |
| حداقل عرض فضا | 0.1 میلی متر |
| رنگ ماسک لحیم کاری | سبز، آبی، مشکی، قرمز... |
| سرفی | طلای غوطه‌وری، LF-HASL، OSP... |
| نمایه طرح کلی | CNC;V-CUT;مشت زدن |
| کنترل امپدانس | ± 10% |
| گواهی | ISO9001 |
سوالات متداول:
Q1: آیا می توانید خدمات مونتاژ PCB و منبع یابی قطعات را ارائه دهید؟
پاسخ: بله، ما همچنین می توانیم در صورت درخواست، منبع یابی قطعات و خدمات مونتاژ PCB و همچنین ساخت جعبه را ارائه دهیم.
Q2: با کدام کشورها کار کرده اید؟
A: ایالات متحده آمریکا، کانادا، ایتالیا، آلمان، بریتانیا، اسپانیا، فرانسه، روسیه، ایران، ترکیه، جمهوری چک، اتریش، استرالیا، برزیل، ژاپن، هند و غیره.
Q3: آیا فایل های PCB من وقتی آنها را برای ساخت به شما ارسال می کنم ایمن هستند؟
پاسخ: ما به حق چاپ مشتری احترام می گذاریم و هرگز PCB را برای شخص دیگری با فایل های شما تولید نمی کنیم، مگر اینکه از طرف شما اجازه کتبی دریافت کنیم، و این فایل ها را با هیچ شخص ثالث دیگری به اشتراک نمی گذاریم.و در صورت لزوم می توانیم NDA را با مشتری امضا کنیم.
Q4: اگر ما هیچ فایل PCB / فایل Gerber نداریم، فقط نمونه PCB را داریم، آیا می توانید آن را برای من تولید کنید؟
A: بله، ما می توانیم به شما کمک کنیم PCB را شبیه سازی کنید.فقط نمونه PCB را برای ما ارسال کنید، ما می توانیم طرح PCB را شبیه سازی کنیم و آن را کار کنیم.
Q5: زمان استاندارد شما برای PCB چقدر است؟
A: نمونه / نمونه اولیه (کمتر از 3 متر مربع):
1-2 لایه: 3 تا 5 روز کاری (سریعترین 24 ساعت برای خدمات چرخش سریع)
4-8 لایه: 7 تا 12 روز کاری (سریعترین 48 ساعت برای خدمات چرخش سریع)
تولید انبوه (کمتر از 200 متر مربع):
1-2 لایه: 7 تا 12 روز کاری
4-8 لایه: 10 تا 15 روز کاری
