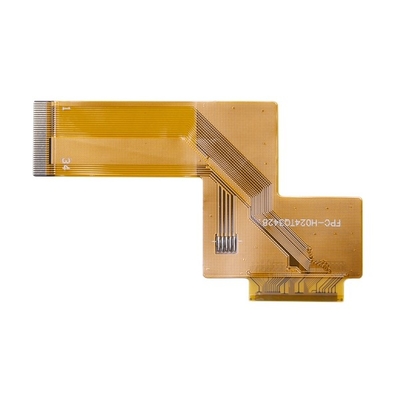

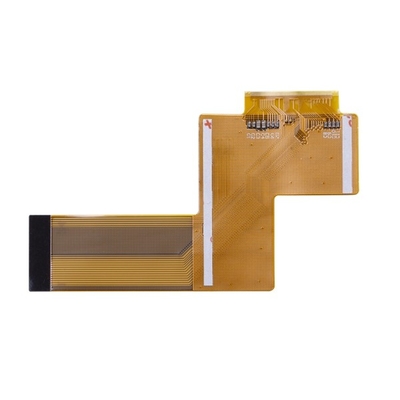

PI 4 Layer Flexible Pcb Prototype Board 1oz ENIG Immersion Gold 3mil

برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xلایه PCB | تخته نمونه اولیه PCB انعطاف پذیر 4 لایه | مواد | PI |
---|---|---|---|
لایه تخته | 4 لیتر | درمان تمام شده | ENIG |
ضخامت مس | 1/1 اونس | حداقل اندازه حفاری | 0.1 میلی متر |
برجسته | 3mil Pcb Prototype Board,3mil Pcb Prototype Board,3mil Pcb Prototype Board |
PI 4 Layer Flexible Pcb Prototype Board 1oz ENIG Immersion Gold 3mil
برد مدار چاپی انعطاف پذیر 4 لایه فلکس برد مدار چاپی مونتاژ برد مدار چاپی برد PCba
برد مدار چاپی انعطاف پذیر 4 لایه
مدارهای چاپی منعطف، مدارهایی هستند که قابلیت خم شدن یا پیچش را دارند.از این ادعا، بدیهی است که آنها با ساختار انعطاف پذیر متمایز می شوند.به همین دلیل است که مهندسان و طراحان الکترونیک از آنها در برنامه هایی استفاده می کنند که کیفیت آنها را می طلبد.آنها همچنین به عنوان مدارهای انعطاف پذیر شناخته می شوند و بیشتر در کاربردهای الکترونیکی کوچک استفاده می شوند.از آنجایی که مدارهای چاپی انعطاف پذیر با قابلیت خم شدن مشخص می شوند، از بسترهای انعطاف پذیر مانند پلی آمید ساخته می شوند.یکی دیگر از ویژگیهای مهم مدارهای چاپی انعطافپذیر این است که اتلاف حرارت بالاتری نسبت به بردهای مدار چاپی دارند.همین کیفیت است که باعث می شود وسایل الکترونیکی که از آن استفاده می کنند برای مدت طولانی در شرایط کیفی باقی بمانند.
قابلیت فناوری FPC | |||
ویژگی (همه ابعاد میل هستند مگر اینکه در غیر این صورت مشخص شده است) |
تولید انبوه (بازده≥ 80٪، Cpk≥1.33) |
مقدار کم (بازده≥60٪، کلید مشخصات بازده≥80% |
نمونه |
FPC (بله/خیر) | آره | آره | آره |
تعداد لایه/ساختار، حداکثر. | 2 | 4 | 6 |
سایز لارج×W)، حداکثر. | 550mm*250mm | 550mm*250mm | 700mm*250mm |
ضخامت اسمی (میلی متر) | 0.1 ~ 0.5 | 0.1 ~ 0.5 | 0.1 ~ 0.8 |
تحمل ضخامت | ± 10٪ (> 0.3 میلی متر) / ± 0.03 میلی متر (≤0.3 میلی متر) | ± 10٪ (> 0.3 میلی متر) / ± 0.03 میلی متر (≤0.3 میلی متر) | ± 10٪ (> 0.3 میلی متر) / ± 0.03 میلی متر (≤0.3 میلی متر) |
نوع پرداخت سطحی | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold |
ENIG نرم (بله/خیر) | نه | نه | نه |
نوع مواد پایه | PI | PI | PILPTK |
ضخامت پوشش (امم) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
ضخامت چسب (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
ضخامت مس، حداقل/حداکثر.(ام) | 12-70 | 12-70 | 12-70 |
ضخامت مواد پایه، حداقل/حداکثر.(ام) | 25-75 | 25-75 | 25-100 |
اندازه سوراخ سوراخ شده مکانیکی (DHS)، حداقل. | 0.15 | 0.15 | 0.15 |
نسبت ابعاد آبکاری، حداکثر. | 3:1 | 3:1 | 5:1 |
اندازه پد، حداقل | دارای سوراخ عبوری: 0.4 میلی متر بدون سوراخ: 0.2 میلی متر |
دارای سوراخ عبوری: 0.4 میلی متر بدون سوراخ: 0.2 میلی متر |
دارای سوراخ: 0.3 میلی متر بدون سوراخ: 0.2 میلی متر |
تحمل اندازه پد | 20% | 20% | 10% |
فضای پد به پد، حداقل. | 4 میلیون | 4 میلیون | 4 میلیون |
پد برای تشریح تلورانس | ± 3 میلیون | ± 3 میلیون | ± 2 میلیون |
دقت مکان الگو | ± 3 میلیون | ± 3 میلیون | ± 2 میلیون |
دقت مکان الگو از سمت بالا به پایین | ± 3 میلیون | ± 3 میلیون | ± 2 میلیون |
لیزر از طریق سوراخ قطر / پد، حداقل. | 4/12 میلیون | 4/10 میلیون | 4/10 میلیون |
لایه بیرونی (Hoz + آبکاری) عرض/فضای خط، حداقل. | 3/3 میلیون | 3/3 میلیون | 2/2 میل |
عرض/فضای خط لایه داخلی (Hoz)، حداقل. | 3/3 میلیون | 3/3 میلیون | 2/2 میل |
تحمل عرض خط داخلی | ± 10% | ± 10% | ± 10% |
ثبت لایه بیرونی، حداقل(قطر پد = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
ثبت لایه داخلی، حداقل(قطر پد = DHS + X) (L≤4 لایه) | DHS + 10 | DHS + 10 | DHS + 8 |
لیزر از طریق سوراخ سوراخ، حداقل. | 0.40 میلی متر | 0.40 میلی متر | 0.35 میلی متر |
زمین سوراخ مکانیکی، حداقل. | 0.50 میلی متر | 0.50 میلی متر | 0.40 میلی متر |
تحمل موقعیت سوراخ سوراخ شده | ± 2 میلیون | ± 2 میلیون | ± 2 میلیون |
تحمل اندازه سوراخ | ± 2 میلیون | ± 2 میلیون | ± 2 میلیون |
دقت مکان از سوراخ ابزار (PTH&NPTH) تا پد | ± 3 میلیون | ± 3 میلیون | ± 2 میلیون |
دقت مکان از سوراخ ابزار (PTH&NPTH) تا طرح کلی | ± 3 میلیون | ± 3 میلیون | ± 2 میلیون |
تحمل اندازه طرح کلی | ± 2 میلیون | ± 2 میلیون | ± 2 میلیون |
ثبت LPI/سد، حداقل | 2 میل / 4 میلیون | 2 میل / 4 میلیون | 2 میل / 3 میل |
سد LPI در CVL | 8 میلیون | 8 میلیون | 8 میلیون |
پوشش باز پنجره/سد | Φ0.5mm/0.3mm | Φ0.5mm/0.3mm | Φ0.3mm/0.2mm |
ثبت پوشش / جریان رزین | 4 میلیون | 4 میلیون | 2 میلیون |
مواد سختی | FR4/PI/فولاد | FR4/PI/فولاد | FR4/PI/فولاد |
سد سختی، حداقل. | 12 میلیون | 12 میلیون | 8 میلیون |
ثبت سختی/جریان رزین | 8 میلیون/4 میلیون | 8 میلیون/4 میلیون | 4 میل / 2 میل |
تحمل امپدانس | 10% | 10% | 5% |
قابلیت اطمینان حرارتی (LPI، FCCL، CVL) | 288 درجه / 10 ثانیه / 3 بار | 288 درجه / 10 ثانیه / 3 بار | 288 درجه / 10 ثانیه / 3 بار |
مواد و ساختار واجد شرایط UL | PI | PI | PI |
سوالات متداول:
Q1: آیا می توانید خدمات مونتاژ PCB و منبع یابی قطعات را ارائه دهید؟
پاسخ: بله، ما همچنین می توانیم در صورت درخواست، منبع یابی قطعات و خدمات مونتاژ PCB و همچنین ساخت جعبه را ارائه دهیم.
Q2: با کدام کشورها کار کرده اید؟
A: ایالات متحده آمریکا، کانادا، ایتالیا، آلمان، بریتانیا، اسپانیا، فرانسه، روسیه، ایران، ترکیه، جمهوری چک، اتریش، استرالیا، برزیل، ژاپن، هند و غیره.
Q3: آیا فایل های PCB من وقتی آنها را برای ساخت به شما ارسال می کنم ایمن هستند؟
پاسخ: ما به حق چاپ مشتری احترام می گذاریم و هرگز PCB را برای شخص دیگری با فایل های شما تولید نمی کنیم مگر اینکه از طرف شما اجازه کتبی دریافت کنیم و این فایل ها را با هیچ شخص ثالث دیگری به اشتراک نخواهیم گذاشت.و در صورت لزوم می توانیم NDA را با مشتری امضا کنیم.
Q4: اگر ما هیچ فایل PCB / فایل Gerber نداریم، فقط نمونه PCB را داریم، آیا می توانید آن را برای من تولید کنید؟
A: بله، ما می توانیم به شما کمک کنیم PCB را شبیه سازی کنید.فقط نمونه PCB را برای ما ارسال کنید، ما می توانیم طرح PCB را شبیه سازی کنیم و آن را کار کنیم.
Q5: زمان استاندارد شما برای PCB چقدر است؟
A: نمونه / نمونه اولیه (کمتر از 3 متر مربع):
1-2 لایه: 3 تا 5 روز کاری (سریعترین 24 ساعت برای خدمات چرخش سریع)
4-8 لایه: 7 تا 12 روز کاری (سریعترین 48 ساعت برای خدمات چرخش سریع)
تولید انبوه (کمتر از 200 متر مربع):
1-2 لایه: 7 تا 12 روز کاری
4-8 لایه: 10 تا 15 روز کاری
