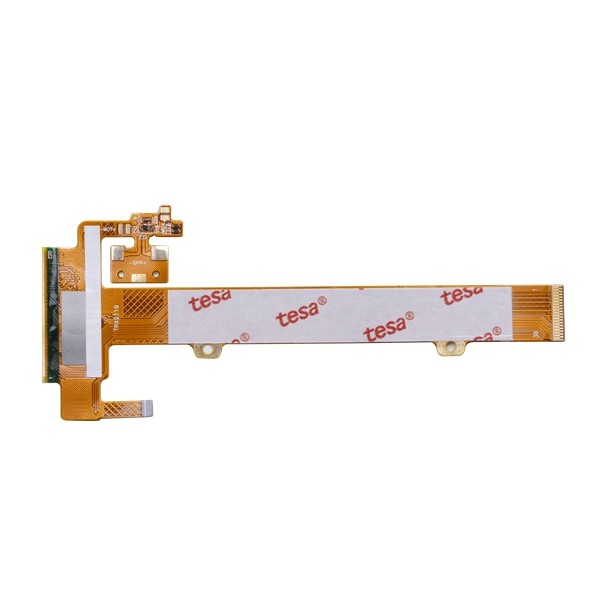

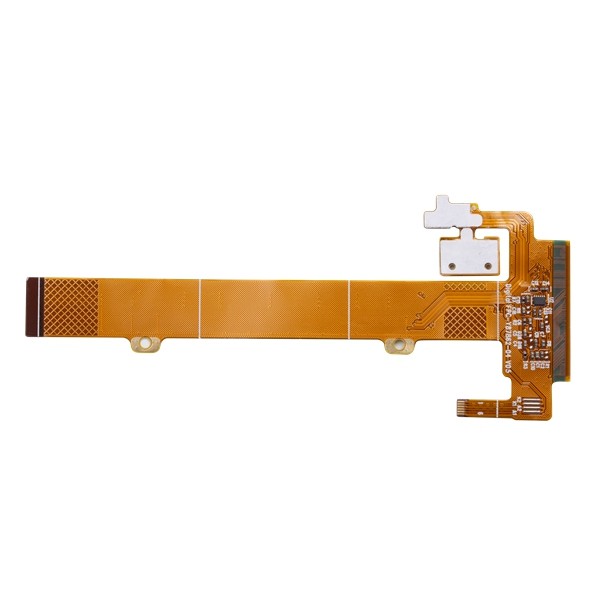

Quick Turn Rigid Flex PCB Board 4 Layer OPS HASL 8mil
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| لایه PCB | PCBA 4 لایه فلکس | مواد | PI |
|---|---|---|---|
| لایه تخته | 4 لیتر | درمان تمام شده | ENIG |
| ضخامت مس | 1/1 اونس | حداقل اندازه حفاری | 0.1 میلی متر |
| برجسته | OPS Rigid Flex PCB Board, 8mil Rigid Flex PCB Board, 8mil Flex PCB Prototyping,8mil Rigid Flex PCB Board,8mil flex pcb prototyping |
||
توضیحات محصول
Quick Turn Rigid Flex PCB Board 4 Layer OPS HASL 8mil
فلکس PCB برد 4 لایه فلکس PCBA چرخش سریع مونتاژ PCB PCBA ساخت PCBA تولید PCB PCBA
PCBA 4 لایه فلکس
مدارهای چاپی منعطف، مدارهایی هستند که قابلیت خم شدن یا پیچش را دارند.از این ادعا، بدیهی است که آنها با ساختار انعطاف پذیر متمایز می شوند.به همین دلیل است که مهندسان و طراحان الکترونیک از آنها در برنامه هایی استفاده می کنند که کیفیت آنها را می طلبد.به آنها فلکس سیر نیز می گویندکویت ها و بیشتر در الکترون های کوچک استفاده می شوندبرنامه های ICاز آنجایی که مدارهای چاپی انعطاف پذیر با قابلیت خم شدن مشخص می شوند، از بسترهای انعطاف پذیر مانند پلی آمید ساخته می شوند.یکی دیگر از ویژگی‌های مهم مدارهای چاپی انعطاف‌پذیر این است که اتلاف حرارت بالاتری نسبت به بردهای مدار چاپی دارند.همین کیفیت است که باعث می شود وسایل الکترونیکی که از آن استفاده می کنند برای مدت طولانی در شرایط کیفی باقی بمانند.
محصولات HSX 1 تا 32 لیتر FR-4 PCB، IMS PCB، بردهای HDI، بردهای PTFE فرکانس بالا و بردهای انعطاف پذیر سخت و غیره را پوشش می دهند. خدمات تولید چرخش سریع انعطاف پذیر (12 ساعت تا 72 ساعت)، و همچنین حجم کم به حجم زیاد را ارائه می دهد. تولید PCB. محصولات به طور گسترده در زمینه های با تکنولوژی بالا مانند ارتباطات، منابع تغذیه، شبکه های کامپیوتری، محصولات دیجیتال، کنترل صنعتی، علم و آموزش، تجهیزات پزشکی و هوافضا استفاده می شود.
| قابلیت فناوری FPC | |||
| ویژگی (همه ابعاد میل هستند مگر اینکه در غیر این صورت مشخص شده است) |
تولید انبوه (بازده≥ 80٪، Cpk≥1.33) |
مقدار کم (بازده≥60٪، کلید مشخصات بازده≥80% |
نمونه |
| FPC (بله/خیر) | آره | آره | آره |
| تعداد لایه/ساختار، حداکثر. | 2 | 4 | 6 |
| سایز لارج×W)، حداکثر. | 550mm*250mm | 550mm*250mm | 700mm*250mm |
| ضخامت اسمی (میلی متر) | 0.1 ~ 0.5 | 0.1 ~ 0.5 | 0.1 ~ 0.8 |
| تحمل ضخامت | ± 10٪ (> 0.3 میلی متر) / ± 0.03 میلی متر (≤0.3 میلی متر) | ± 10٪ (> 0.3 میلی متر) / ± 0.03 میلی متر (≤0.3 میلی متر) | ± 10٪ (> 0.3 میلی متر) / ± 0.03 میلی متر (≤0.3 میلی متر) |
| نوع پرداخت سطحی | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold |
| ENIG نرم (بله/خیر) | نه | نه | نه |
| نوع مواد پایه | PI | PI | PILPTK |
| ضخامت پوشش (امم) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| ضخامت چسب (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| ضخامت مس، حداقل/حداکثر.(ام) | 12-70 | 12-70 | 12-70 |
| ضخامت مواد پایه، حداقل/حداکثر.(ام) | 25-75 | 25-75 | 25-100 |
| اندازه سوراخ سوراخ شده مکانیکی (DHS)، حداقل. | 0.15 | 0.15 | 0.15 |
| نسبت ابعاد آبکاری، حداکثر. | 3:1 | 3:1 | 5:1 |
| اندازه پد، حداقل | دارای سوراخ عبوری: 0.4 میلی متر بدون سوراخ: 0.2 میلی متر |
دارای سوراخ عبوری: 0.4 میلی متر بدون سوراخ: 0.2 میلی متر |
دارای سوراخ: 0.3 میلی متر بدون سوراخ: 0.2 میلی متر |
| تحمل اندازه پد | 20% | 20% | 10% |
| فضای پد به پد، حداقل. | 4 میلیون | 4 میلیون | 4 میلیون |
| پد برای تشریح تلورانس | ± 3 میلیون | ± 3 میلیون | ± 2 میلیون |
| دقت مکان الگو | ± 3 میلیون | ± 3 میلیون | ± 2 میلیون |
| دقت مکان الگو از سمت بالا به پایین | ± 3 میلیون | ± 3 میلیون | ± 2 میلیون |
| لیزر از طریق سوراخ قطر / پد، حداقل. | 4/12 میلیون | 4/10 میلیون | 4/10 میلیون |
| لایه بیرونی (Hoz + آبکاری) عرض/فضای خط، حداقل. | 3/3 میلیون | 3/3 میلیون | 2/2 میل |
| عرض/فضای خط لایه داخلی (Hoz)، حداقل. | 3/3 میلیون | 3/3 میلیون | 2/2 میل |
| تحمل عرض خط داخلی | ± 10% | ± 10% | ± 10% |
| ثبت لایه بیرونی، حداقل(قطر پد = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
| ثبت لایه داخلی، حداقل(قطر پد = DHS + X) (L≤4 لایه) | DHS + 10 | DHS + 10 | DHS + 8 |
| لیزر از طریق سوراخ سوراخ، حداقل. | 0.40 میلی متر | 0.40 میلی متر | 0.35 میلی متر |
| زمین سوراخ مکانیکی، حداقل. | 0.50 میلی متر | 0.50 میلی متر | 0.40 میلی متر |
| تحمل موقعیت سوراخ سوراخ شده | ± 2 میلیون | ± 2 میلیون | ± 2 میلیون |
| تحمل اندازه سوراخ | ± 2 میلیون | ± 2 میلیون | ± 2 میلیون |
| دقت مکان از سوراخ ابزار (PTH&NPTH) تا پد | ± 3 میلیون | ± 3 میلیون | ± 2 میلیون |
| دقت مکان از سوراخ ابزار (PTH&NPTH) تا طرح کلی | ± 3 میلیون | ± 3 میلیون | ± 2 میلیون |
| تحمل اندازه طرح کلی | ± 2 میلیون | ± 2 میلیون | ± 2 میلیون |
| ثبت LPI/سد، حداقل | 2 میل / 4 میلیون | 2 میل / 4 میلیون | 2 میل / 3 میل |
| سد LPI در CVL | 8 میلیون | 8 میلیون | 8 میلیون |
| پوشش باز پنجره/سد | Φ0.5mm/0.3mm | Φ0.5mm/0.3mm | Φ0.3mm/0.2mm |
| ثبت پوشش / جریان رزین | 4 میلیون | 4 میلیون | 2 میلیون |
| مواد سختی | FR4/PI/فولاد | FR4/PI/فولاد | FR4/PI/فولاد |
| سد سختی، حداقل. | 12 میلیون | 12 میلیون | 8 میلیون |
| ثبت سختی/جریان رزین | 8 میلیون/4 میلیون | 8 میلیون/4 میلیون | 4 میل / 2 میل |
| تحمل امپدانس | 10% | 10% | 5% |
| قابلیت اطمینان حرارتی (LPI، FCCL، CVL) | 288 درجه / 10 ثانیه / 3 بار | 288 درجه / 10 ثانیه / 3 بار | 288 درجه / 10 ثانیه / 3 بار |
| مواد و ساختار واجد شرایط UL | PI | PI | PI |
سوالات متداول:
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: بله، ما کارخانه هستیم، ما نمونه اولیه تولید PCB و خطوط تولید PCB با حجم زیاد داریم.
Q2: چه نوع فرمت فایل PCB را می توانید برای تولید بپذیرید؟
A: Gerber، PROTEL 99SE، PROTEL DXP، POWER PCB، CAM350، ODB+(.TGZ)
Q3: آیا فایل های PCB ما بررسی می شود؟
پاسخ: بله.داده های شما توسط تیم مهندسین ما بررسی می شود.اگر مشکل فنی پیدا کردیم یا سوالی داشتیم با شما تماس می گیریم و مشکلات را با هم حل می کنیم.
Q4: آیا محصول ما قبل از حمل و نقل آزمایش می شود؟
پاسخ: بله.اگر روش‌های آزمایش را در اختیار ما قرار دهید، می‌توانیم تست مدار عملکرد را ارائه دهیم.
Q5: آیا خدمات مونتاژ PCB را نیز ارائه می دهید؟
برای کالاهای سنگین بیش از 300 کیلوگرم، ممکن است برای صرفه جویی در هزینه حمل، بردهای PCB شما را از طریق کشتی یا هوا ارسال کنیم.البته، اگر شما فورواردر خود را دارید، ممکن است برای رسیدگی به حمل و نقل شما با آنها تماس بگیریم.
