تخته مدار چاپی فلکس فلکس پلیمری 0.1 میلی متر 2 لایه صلب فلکس PCB سبک وزن
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| لایه PCB | PCB 2 لایه انعطاف پذیر | مواد | فیلم پلیمری |
|---|---|---|---|
| لایه تخته | 2 لیتر | درمان تمام شده | ENIG |
| ضخامت مس | 1/1 اونس | حداقل اندازه حفاری | 0.1 میلی متر |
| برجسته | برد مدار چاپی فلکس ODM OEM,برد مدار چاپی فلکس فلکس 0.1 میلی متر,PCB انعطاف پذیر 2 لایه صلب |
||
توضیحات محصول

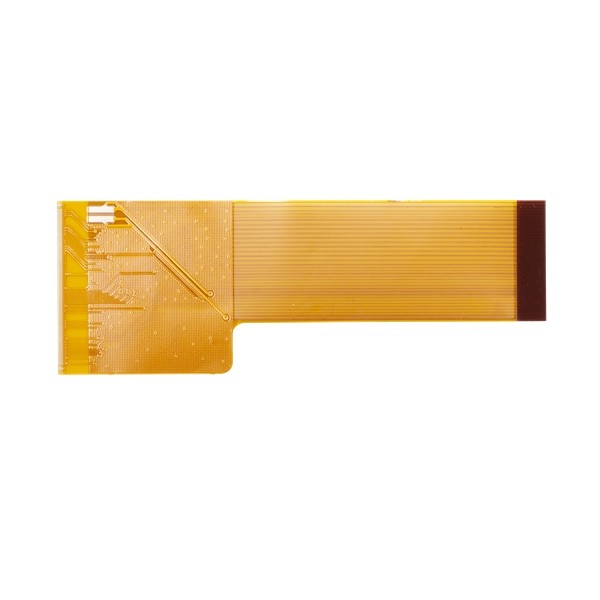

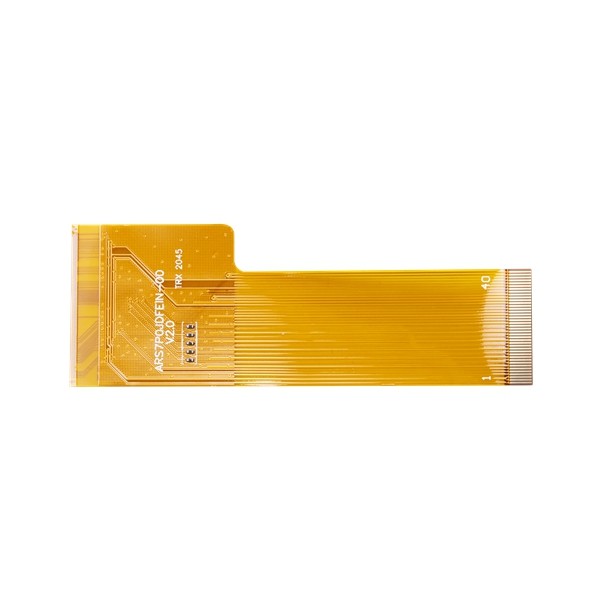

تخته مدار چاپی فلکس فلکس پلیمری 0.1 میلی متر 2 لایه صلب فلکس PCB سبک وزن
برد مدار چاپی فلکس 2 لایه برد مدار چاپی انعطاف پذیر 2 لیتری برد مدار چاپی انعطاف پذیر 2 لیتری برد مدار چاپی انعطاف پذیر
PCB 2 لایه انعطاف پذیر
مدارهای انعطاف پذیر (همچنین به عنوان مدارهای انعطاف پذیر، بردهای مدار چاپی انعطاف پذیر، مدار چاپی انعطاف پذیر، و غیره نامیده می شوند) از یک فیلم پلیمری عایق نازک تشکیل شده اند که الگوهای مدار رسانا به آن چسبانده شده است و معمولاً با یک پوشش پلیمری نازک برای محافظت از مدارهای هادی عرضه می شود.این فناوری از دیرباز برای اتصال دستگاه های الکترونیکی مورد استفاده قرار گرفته است.در حال حاضر یکی از مهم ترین فناوری های ارتباطی است که برای تولید بسیاری از محصولات الکترونیکی پیشرفته استفاده می شود.
در عمل انواع مختلفی از مدارهای انعطاف پذیر وجود دارد، از جمله مدارهای یک لایه فلزی، دو طرفه، چند لایه و مدارهای انعطاف پذیر صلب.مدارها را می توان با اچ کردن روکش فویل فلزی (معمولاً از مس) از پایه های پلیمری، آبکاری فلز یا چاپ جوهرهای رسانا در میان سایر فرآیندها تشکیل داد.
مزیت - فایده - سود - منفعت:
1) دقت طرح ها.اکثر دستگاه‌های الکترونیکی پیشرفته که امروزه مورد استفاده قرار می‌گیرند، به دلیل دقت بالایی که از آنها انتظار می‌رود، از بردهای مدار انعطاف‌پذیر استفاده می‌کنند.
2) سبک وزن هستند.تخته های مدار را می توان به راحتی تا کرد، بنابراین آنها را می توان در محفظه ها قرار داد.
3) عملکرد بلند مدتکیفیت برتر بردهای مدار انعطاف پذیر به آنها اجازه می دهد دوام و عملکرد طولانی مدت داشته باشند.ویژگی‌های شکل‌پذیری و جرم کم موجود در این تخته‌ها به آنها اجازه می‌دهد بر تأثیر ارتعاشات غلبه کنند، بنابراین ظرفیت بهبود عملکرد را به آنها می‌دهد.
4) دفع گرما.به دلیل طراحی فشرده برد مدار، مسیرهای حرارتی کوتاه تری تولید می شود و اتلاف گرما در مقایسه با سایر انواع PCB سریعتر است.
5) انعطاف پذیریبا توجه به قابلیت انعطاف پذیری آنها، هنگام نصب بردهای مدار انعطاف پذیر به راحتی می توان آنها را به سطوح مختلف خم کرد، بنابراین این امکان را فراهم می کند تا سطوح عملکردی انواع الکترونیک را افزایش دهد.
| قابلیت فناوری FPC | |||
| ویژگی (همه ابعاد میل هستند مگر اینکه در غیر این صورت مشخص شده است) |
تولید انبوه (بازده≥ 80٪، Cpk≥1.33) |
مقدار کم (بازده≥60٪، کلید مشخصات بازده≥80% |
نمونه |
| FPC (بله/خیر) | آره | آره | آره |
| تعداد لایه/ساختار، حداکثر. | 2 | 4 | 6 |
| سایز لارج×W)، حداکثر. | 550mm*250mm | 550mm*250mm | 700mm*250mm |
| ضخامت اسمی (میلی متر) | 0.1 ~ 0.5 | 0.1 ~ 0.5 | 0.1 ~ 0.8 |
| تحمل ضخامت | ± 10٪ (> 0.3 میلی متر) / ± 0.03 میلی متر (≤0.3 میلی متر) | ± 10٪ (> 0.3 میلی متر) / ± 0.03 میلی متر (≤0.3 میلی متر) | ± 10٪ (> 0.3 میلی متر) / ± 0.03 میلی متر (≤0.3 میلی متر) |
| نوع پرداخت سطحی | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold |
| ENIG نرم (بله/خیر) | نه | نه | نه |
| نوع مواد پایه | PI | PI | PILPTK |
| ضخامت پوشش (امم) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| ضخامت چسب (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| ضخامت مس، حداقل/حداکثر.(ام) | 12-70 | 12-70 | 12-70 |
| ضخامت مواد پایه، حداقل/حداکثر.(ام) | 25-75 | 25-75 | 25-100 |
| اندازه سوراخ سوراخ شده مکانیکی (DHS)، حداقل | 0.15 | 0.15 | 0.15 |
| نسبت ابعاد آبکاری، حداکثر. | 3:1 | 3:1 | 5:1 |
| اندازه پد، حداقل | دارای سوراخ عبوری: 0.4 میلی متر بدون سوراخ: 0.2 میلی متر |
دارای سوراخ عبوری: 0.4 میلی متر بدون سوراخ: 0.2 میلی متر |
دارای سوراخ: 0.3 میلی متر بدون سوراخ: 0.2 میلی متر |
| تحمل اندازه پد | 20% | 20% | 10% |
| فضای پد به پد، حداقل. | 4 میلیون | 4 میلیون | 4 میلیون |
| پد برای تشریح تلورانس | ± 3 میلیون | ± 3 میلیون | ± 2 میلیون |
| دقت مکان الگو | ± 3 میلیون | ± 3 میلیون | ± 2 میلیون |
| دقت مکان الگو از سمت بالا به پایین | ± 3 میلیون | ± 3 میلیون | ± 2 میلیون |
| لیزر از طریق سوراخ قطر / پد، حداقل. | 4/12 میلیون | 4/10 میلیون | 4/10 میلیون |
| لایه بیرونی (Hoz + آبکاری) عرض/فضای خط، حداقل. | 3/3 میلیون | 3/3 میلیون | 2/2 میل |
| عرض/فضای خط لایه داخلی (Hoz)، حداقل. | 3/3 میلیون | 3/3 میلیون | 2/2 میل |
| تحمل عرض خط داخلی | ± 10% | ± 10% | ± 10% |
| ثبت لایه بیرونی، حداقل(قطر پد = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
| ثبت لایه داخلی، حداقل(قطر پد = DHS + X) (L≤4 لایه) | DHS + 10 | DHS + 10 | DHS + 8 |
| لیزر از طریق سوراخ سوراخ، حداقل. | 0.40 میلی متر | 0.40 میلی متر | 0.35 میلی متر |
| زمین سوراخ مکانیکی، حداقل. | 0.50 میلی متر | 0.50 میلی متر | 0.40 میلی متر |
| تحمل موقعیت سوراخ سوراخ شده | ± 2 میلیون | ± 2 میلیون | ± 2 میلیون |
| تحمل اندازه سوراخ | ± 2 میلیون | ± 2 میلیون | ± 2 میلیون |
| دقت مکان از سوراخ ابزار (PTH&NPTH) تا پد | ± 3 میلیون | ± 3 میلیون | ± 2 میلیون |
| دقت مکان از سوراخ ابزار (PTH&NPTH) تا طرح کلی | ± 3 میلیون | ± 3 میلیون | ± 2 میلیون |
| تحمل اندازه طرح کلی | ± 2 میلیون | ± 2 میلیون | ± 2 میلیون |
| ثبت LPI/سد، حداقل | 2 میل / 4 میلیون | 2 میل / 4 میلیون | 2 میل / 3 میل |
| سد LPI در CVL | 8 میلیون | 8 میلیون | 8 میلیون |
| پوشش باز پنجره/سد | Φ0.5mm/0.3mm | Φ0.5mm/0.3mm | Φ0.3mm/0.2mm |
| ثبت پوشش / جریان رزین | 4 میلیون | 4 میلیون | 2 میلیون |
| مواد سختی | FR4/PI/فولاد | FR4/PI/فولاد | FR4/PI/فولاد |
| سد سختی، حداقل. | 12 میلیون | 12 میلیون | 8 میلیون |
| ثبت سختی/جریان رزین | 8 میلیون/4 میلیون | 8 میلیون/4 میلیون | 4 میل / 2 میل |
| تحمل امپدانس | 10% | 10% | 5% |
| قابلیت اطمینان حرارتی (LPI، FCCL، CVL) | 288 درجه / 10 ثانیه / 3 بار | 288 درجه / 10 ثانیه / 3 بار | 288 درجه / 10 ثانیه / 3 بار |
| مواد و ساختار واجد شرایط UL | PI | PI | PI |
سوالات متداول:
1. چه خدماتی می توانید ارائه دهید؟
برد مدار چاپی، مونتاژ مدار چاپی، سفارش نمونه اولیه سریع
2. زمان هدایت شما چقدر سریع است؟
برد HDI سریعترین برد 3 WD، 2L و 4L برد Rigid سریعترین 24 ساعت
3. چگونه می توان نقل قول سریع دریافت کرد؟
لطفا فایل Gerber و جزئیات برد (از جمله لایه، ضخامت تخته، ضخامت مس، عملیات سطح، ماسک لحیم کاری و رنگ صفحه ابریشمی، درخواست ویژه در صورت وجود، مقدار تقاضا و غیره) را ارائه دهید.
لیست نمونه:
| لایه PCB | 4 لیتر |
| سطح PCB | ENIG |
| مواد PCB | FR4، TG135 |
| ضخامت مس تمام شده | 2/2/2/2 اونس |
| رنگ ماسک لحیم کاری | دو طرف، قرمز |
| ابریشم | دو طرفه، مشکی |
| تعداد | 1000 عدد، 2 هفته |
4. شرایط پرداخت شما چیست؟ تایید کنید?
A: حواله سیمی (T/T) یا اعتبار نامه (L/C) یا Paypal (فقط برای ارزش کوچک کمتر از 500 دلار آمریکا)
