نمونه اولیه PCB انعطاف پذیر دولایه صلب 4 میل بدون سرب
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| لایه PCB | برد مدار چاپی سخت فلکس 2 لیتری | مواد | FR4 TG170 و پلی آمید |
|---|---|---|---|
| سطح تمام شد | طلای غوطه وری 2u" | ضخامت تخته | 0.8 میلی متر + 0.4 میلی متر |
| ضخامت مس | 1/3 اونس مس پایه | Min. حداقل trace/space ردیابی/فضا | 4 میلیون / 4 میلیون |
| کاربرد | محصول مخابراتی | IPC | کلاس 2 |
| برجسته | 3 oz Rigid Flex PCB, 4mil Rigid Flex PCB, 4milil PCB دو لایه,4mil Rigid Flex PCB,4mil double layer pcb |
||
توضیحات محصول

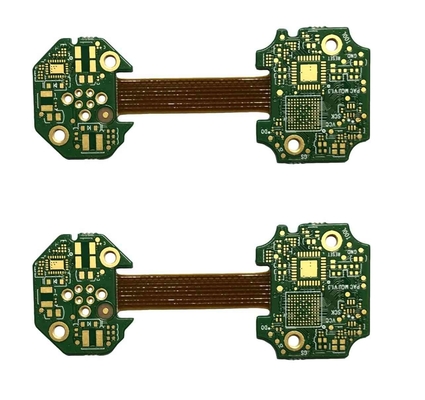

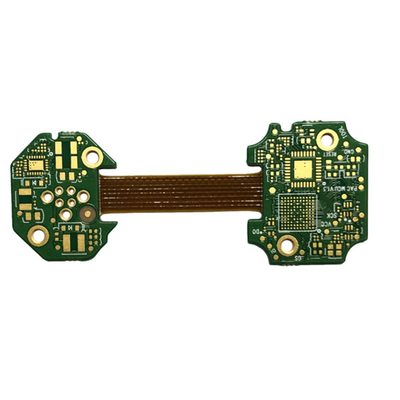

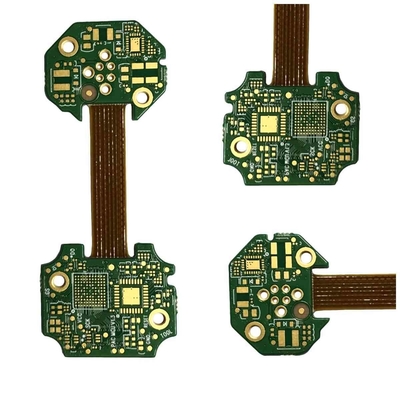

نمونه اولیه PCB انعطاف پذیر دولایه صلب 4 میل بدون سرب
PCB منعطف سفت و سخت PCB سفارشی فلکس PCB نمونه اولیه PCB دو لایه برد PCB دو طرفه غوطه ور شدن PCB طلا
برد مدار چاپی 2L Flex Rigid
نوع PCB: 2L PCB انعطاف پذیر سخت
لایه PCB: سفت و سخت 2L + Flex 2L
مواد PCB: FR-4 (استاندارد FR4، Mid-Tg FR4، Hi-Tg FR4، مواد مونتاژ بدون سرب)، بدون هالوژن، سرامیک پر شده، پلی آمید ...
سطح تمام شده: طلای غوطه وری 3u"
ضخامت مس: 1/3 اونس مس پایه
کوچکترین اندازه حفاری: 0.2 میلی متر
کوچکترین اثر/فضا: 4 میل/4 میل
ماسک لحیم کاری: سبز، دو طرف
افسانه: سفید، هر دو طرف
کاربرد: محصول مخابراتی
کاربردهای PCB های صلب از دستگاه های الکتریکی کوچک تا زمینه های بزرگ هوافضا، نظامی و پزشکی را شامل می شود.و بردهای مدار چاپی فلکس از بستر انعطاف پذیر ساخته شده اند.آنها دارای ضخامت کمتر، وزن سبک تر و قابل خم شدن پویا هستند، بنابراین می توانند در فضا صرفه جویی کنند. همچنین به دلیل عملکرد عالی الکتریکی و حرارتی خود، کاربردهای به همان اندازه گسترده ای دارند.
PCBS فلکس صلب تخته هایی هستند که فناوری برد انعطاف پذیر و برد صلب را با هم ترکیب می کنند.آنها از لایه های متعددی از بسترهای مدار منعطف تشکیل شده اند که به یک یا چند تخته سفت و سخت به صورت خارجی یا داخلی متصل شده اند.بنابراین آنها دارای مزایای بردهای مدار چاپی سفت و سخت و بردهای مدار فلکس هستند.محصولات Rigid-Flex ادغام قابل اعتمادی از مجموعه های مدار چاپی سفت و سخت در یک ماژول PCB واحد را فراهم می کنند که قادر به پشتیبانی از مونتاژ، صرفه جویی در فضا/وزن و پایداری مکانیکی است.
مزایای تخته فلکس صلب عبارتند از:
1) کاهش وزن محصولات
2) مقاومت در برابر دما عالی است
3) انعطاف پذیری بیشتر
4) با قابلیت اطمینان خوب
| لایه PCB | Rigid 2L + Flex 2L |
| درمان سطحی | طلای غوطه وری 3u" |
| مواد PCB | FR4 TG170 و پلی آمید |
| ضخامت PCB | 0.8 میلی متر + 0.4 میلی متر |
| ضخامت مس | پایه 1/3 اونس |
| حداقلاندازه سوراخ | 0.20 میلی متر |
| حداقلردیابی/فضا |
4 میلیون / 4 میلیون |
| ماسک لحیم کاری PCB | سبز، هر دو طرف |
| صفحه ابریشمی PCB | سفید، هر دو طرف |
| آزمون الکترونیکی | 100% تست شده الکترونیکی |
| کاربرد | محصولات مخابراتی |
سوالات متداول:
1. چه خدماتی می توانید ارائه دهید؟
تولید PCB، مونتاژ PCB، نمونه اولیه سریع
2. زمان هدایت شما چقدر سریع است؟
سریعترین 24 ساعت برای 2 و 4 لیتر، 3WD برای برد HDI.
3. چگونه می توان نقل قول سریع دریافت کرد؟
لطفا فایل Gerber و جزئیات برد (از جمله لایه، ضخامت تخته، ضخامت مس، عملیات سطح، ماسک لحیم کاری و رنگ صفحه ابریشمی، درخواست ویژه در صورت وجود، مقدار تقاضا و غیره) را ارائه دهید.
نمونه:
| لایه PCB | 2 لیتر |
| سطح PCB | LF-HASL |
| مواد PCB | FR4، TG170 |
| ضخامت مس | 1/1 اونس تمام شد |
| ماسک لحیم کاری PCB | دو طرفه، سبز |
| صفحه ابریشمی PCB | دو طرفه، سفید |
| تعداد | 15 عدد، 15 روز کاری |
4. چه شرایط پرداختی دارید؟
انتقال سیمی (T/T)
