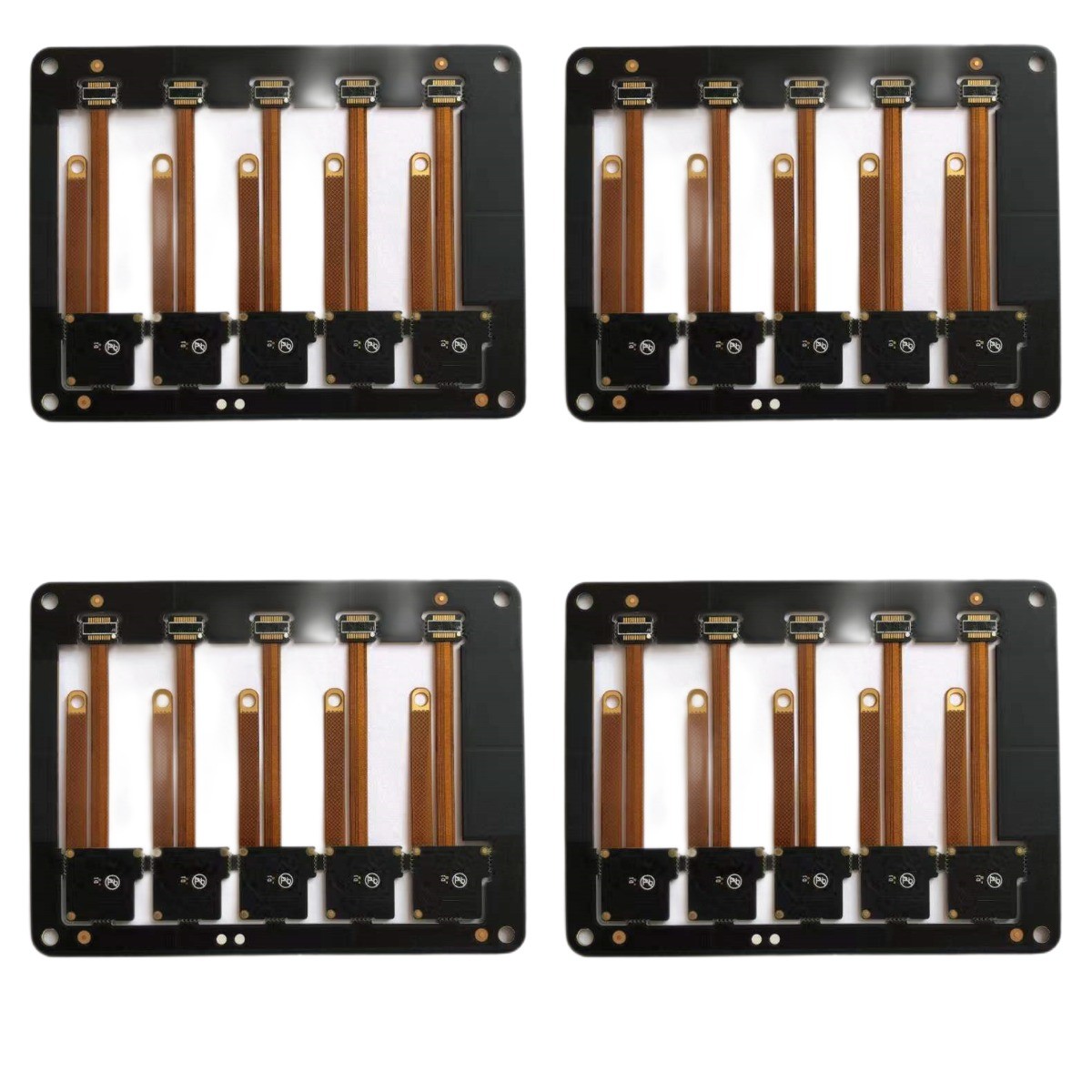

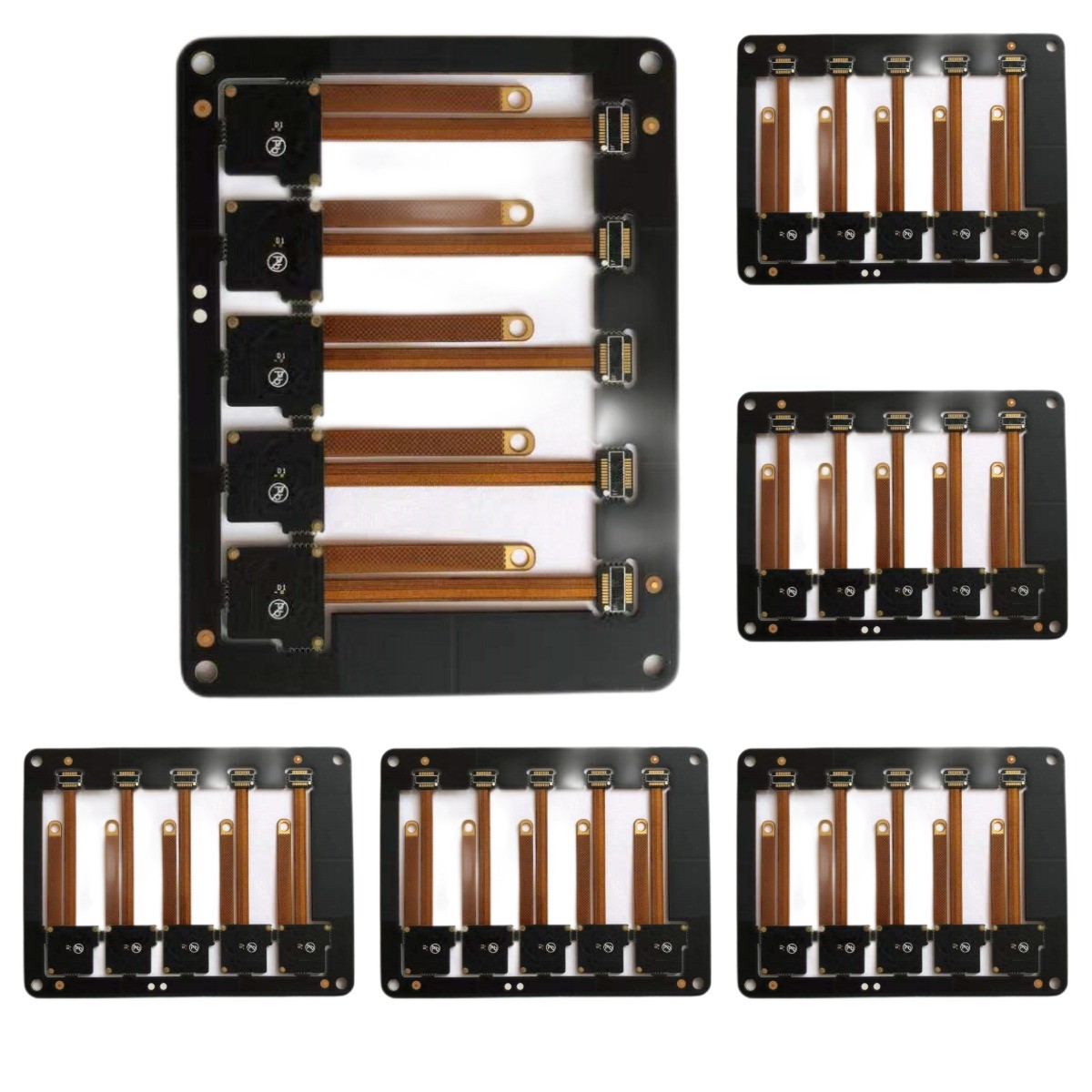

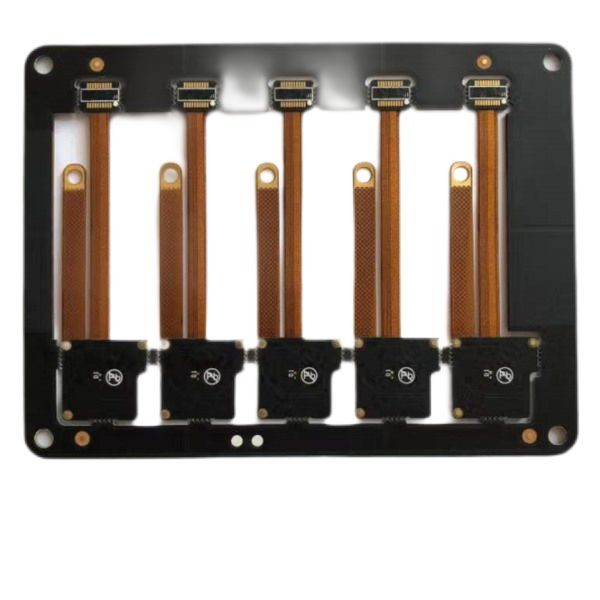

PCB 0.9 میلی متری 3 لیتری پلی آمید انعطاف پذیر سخت

0.9mm 3L پلی آمید سخت انعطاف پذیر PCB

مدار چاپی مدار چاپی PCB مدار چاپی انعطاف پذیر انعطاف پذیر پلی آمید مدار فلکس بردهای مدار فلکس صلب مونتاژ PCB انعطاف پذیر

برد مدار چاپی انعطاف پذیر 3 لیتری

نوع PCB: PCB انعطاف پذیر صلب

لایه PCB: تک لایه، دو طرفه، چند لایه

مواد اولیه: PI، FR4

ضخامت مس: 0.5 اونس، 1 اونس، 2 اونس، 3 اونس، 4 اونس، 5 اونس

کوچکترین اندازه سوراخ: 0.15 میلی متر

حداقل عرض خط: 0.075mm/3mil

حداقل فاصله خطوط: 0.075mm/3mil

پردازش شکل: مهر زنی، برش، نمونه سازی لیزری

ماسک لحیم کاری: فیلم پوششی ماسک لحیم کاری PI یا لایه لایه لایه پوششی ماسک لحیم کاری PET (سیاه، قرمز، زرد و سبز و غیره)

سطح تمام شده: قلع غوطه وری، آبکاری نیکل طلا، ENIG، OSP، نقره غوطه ور، و غیره (بیشتر ENIG)

مزایا: صرفه جویی در فضا، طراحی انعطاف پذیر،


برد مدار چاپی منعطف سفت و سخت ترکیبی از فناوری‌های سخت و انعطاف‌پذیر مختلف است که ترکیبی بسیار متنوع و مؤثر از این دو را تشکیل می‌دهد.آنها می توانند گرمای زیادی را جذب کنند و یک مدار کوچک و فشرده ایجاد کنند که می تواند به اندازه مدارهای بزرگتر موثر باشد.بنابراین آنها به طور خاص برای استفاده در برنامه های کاربردی با عملکرد بالا و سرعت بالا، مانند سیستم های مخابراتی، تجهیزات هوافضا، دستگاه های خودرو، تجهیزات نظامی، لوازم مصرفی و غیره طراحی شده اند.

مزایای برد Rigid-Flex:

1) کاهش وزن

2) مونتاژ قطعات و فضای سیم کشی با ارزش تر

3) قابلیت اطمینان را افزایش دهید

4) بهبود اتلاف گرما

آنها می توانند گرمای زیادی را جذب کنند و یک مدار کوچک و فشرده ایجاد کنند که می تواند به اندازه مدارهای بزرگتر موثر باشد.
