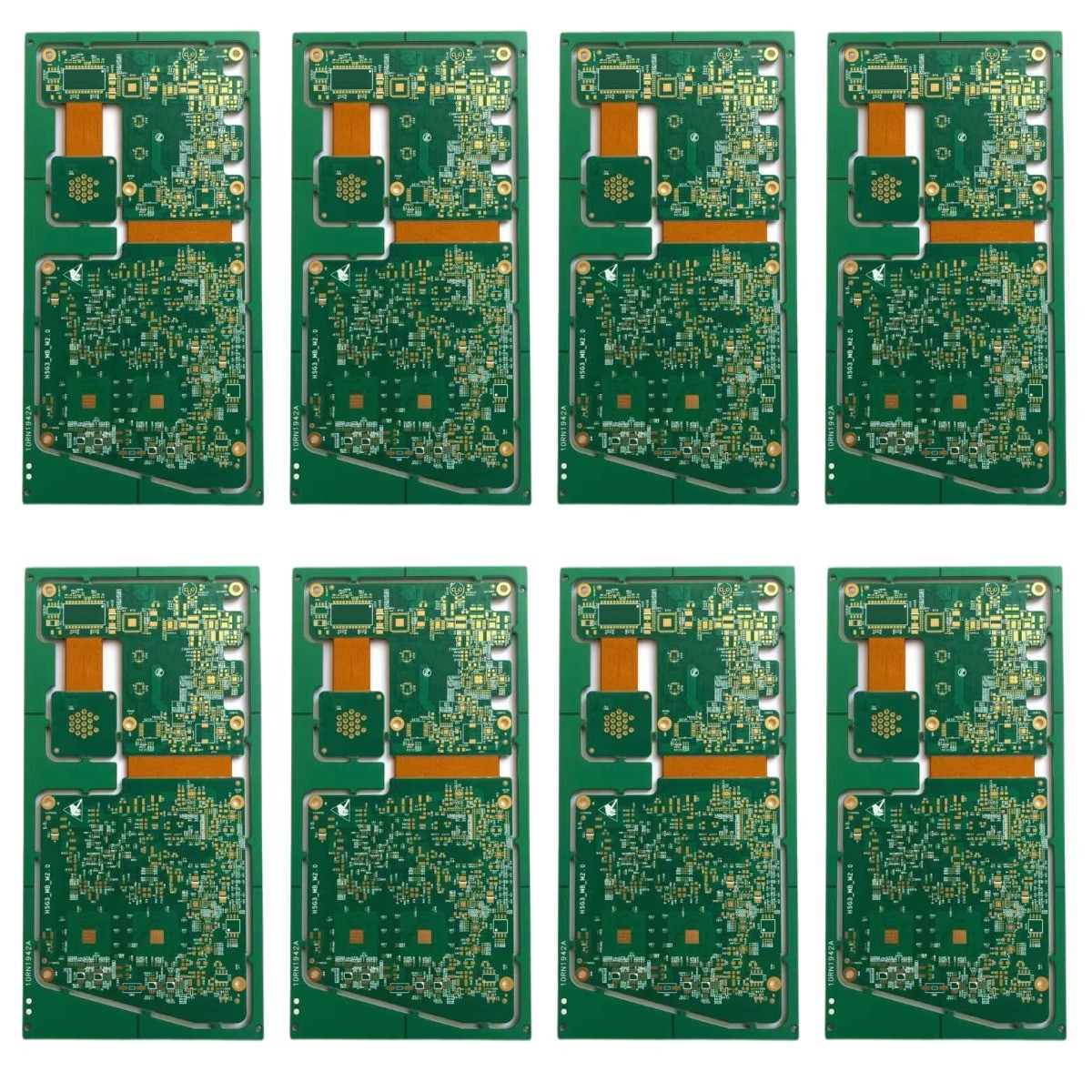

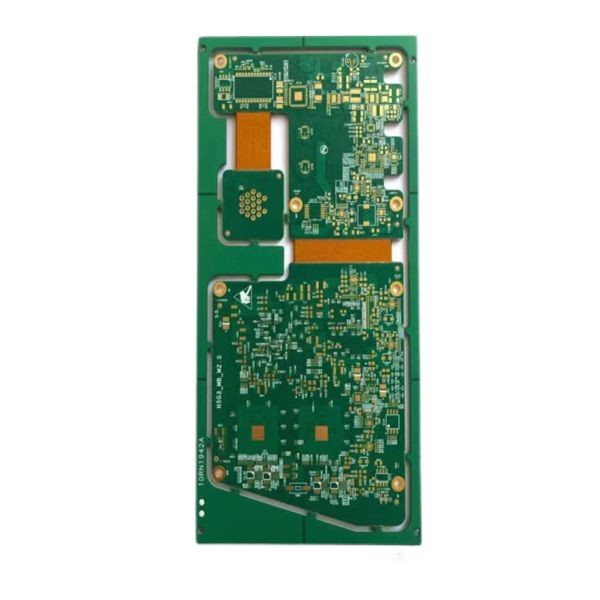

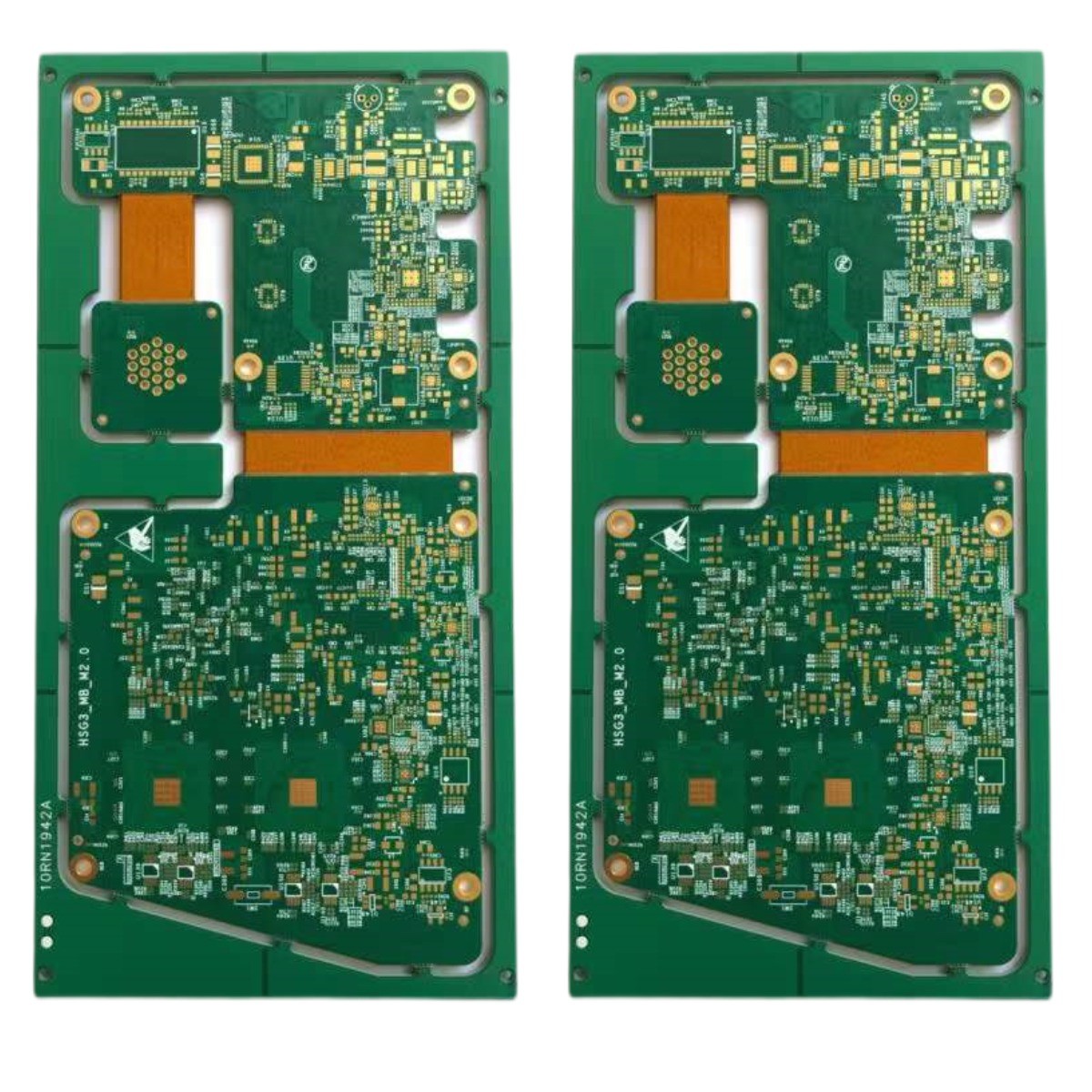

برد مدار مدار چاپی انعطاف پذیر چند لایه نقره ای غوطه وری 1.2 میلی متر 3 اونس
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نوع PCB | برد مدار چاپی سفت و سخت انعطاف پذیر | سطح تمام شد | ENIG |
|---|---|---|---|
| ضخامت تخته | 1.2 میلی متر | ضخامت مس | 1 اونس |
| تست الکترونیکی | 100% تست شده الکترونیکی | خدمات دیگر | مونتاژ PCB، نمونه اولیه سریع |
| برجسته | PCB چند لایه انعطاف پذیر 3 اونس,برد مدار چاپی انعطاف پذیر چند لایه 1.2 میلی متر,برد مدار مدار چاپی 3 اونس 1.2 میلی متر |
||
توضیحات محصول
برد مدار مدار چاپی انعطاف پذیر چند لایه نقره ای غوطه وری 1.2 میلی متر 3 اونس
برد مدار چاپی منعطف صلب صلب مدار چاپی فلکس صلب تخته مدار چاپی چندلایه برد مدار چاپی چندلایه برد مدار چاپی فلکس صلب
PCB انعطاف پذیر صلب
نوع PCB: PCB انعطاف پذیر صلب
لایه PCB: تک لایه، دو طرفه، چند لایه
مواد اولیه: PI، FR4
ضخامت مس: 0.5 اونس، 1 اونس، 2 اونس، 3 اونس، 4 اونس، 5 اونس
کوچکترین اندازه سوراخ: 0.15 میلی متر
حداقل عرض خط: 0.075mm/3mil
حداقل فاصله خطوط: 0.075mm/3mil
پردازش شکل: مهر زنی، برش، نمونه سازی لیزری
ماسک لحیم کاری: فیلم پوششی ماسک لحیم کاری PI یا لایه لایه لایه پوششی ماسک لحیم کاری PET (سیاه، قرمز، زرد و سبز و غیره)
سطح تمام شده: قلع غوطه وری، آبکاری نیکل طلا، ENIG، OSP، نقره غوطه ور، و غیره (بیشتر ENIG)
مزایا: صرفه جویی در فضا، طراحی انعطاف پذیر،
یک PCB انعطاف پذیر صلب یک برد صلب و یک مدار انعطاف پذیر را ترکیب می کند.این PCBها شامل بسترهای مدار انعطاف‌پذیر و صلب هستند.PCB های انعطاف پذیر سفت و سخت نقش حیاتی دارند.این PCB ها بسترهای سفت و انعطاف پذیر را ترکیب می کنند و آنها را به گزینه ای ایده آل برای اکثر برنامه های امروزی تبدیل می کند.آنها به طور خاص برای استفاده در برنامه های کاربردی با کارایی بالا و سرعت بالا طراحی شده اند.با این نوع PCB ها چیزهای زیادی به دست می آید.
بردهای مدار انعطاف پذیر سفت و سخت به دلیل ویژگی ها و مزایایی که دارند معمولاً در بسیاری از کاربردها استفاده می شوند، آنها در سیستم های مخابراتی، تجهیزات هوافضا، دستگاه های خودروسازی، تجهیزات نظامی، لوازم مصرفی و غیره استفاده می شوند.
| لایه PCB | PCB انعطاف پذیر صلب |
| سطح PCB | ENIG |
| مواد PCB | FR4 + PI |
| ضخامت PCB | 1.2 میلی متر |
| ضخامت مس | 1 اونس |
| حداقلاندازه سوراخ | 0.25 میلی متر |
| مشخصات PCB |
مسیریابی |
| ماسک لحیم کاری PCB | سبز |
| صفحه ابریشمی PCB | سفید |
| آزمون الکترونیکی | 100% تست شده الکترونیکی |
| خدمات دیگر | مونتاژ PCB، نمونه اولیه سریع |
سوالات متداول:
1. چه خدماتی می توانید ارائه دهید؟
تولید PCB، مونتاژ PCB، نمونه اولیه سریع
2. زمان هدایت شما چقدر سریع است؟
سریعترین 24 ساعت برای 2 و 4 لیتر، 3WD برای برد HDI.
3. چگونه می توان نقل قول سریع دریافت کرد؟
لطفا فایل Gerber و جزئیات برد (از جمله لایه، ضخامت تخته، ضخامت مس، عملیات سطح، ماسک لحیم کاری و رنگ صفحه ابریشمی، درخواست ویژه در صورت وجود، مقدار تقاضا و غیره) را ارائه دهید.
نمونه:
| لایه PCB | 2 لیتر |
| سطح PCB | LF-HASL |
| مواد PCB | FR4، TG170 |
| ضخامت مس | 1/1 اونس تمام شد |
| ماسک لحیم کاری PCB | دو طرفه، سبز |
| صفحه ابریشمی PCB | دو طرفه، سفید |
| تعداد | 15 عدد، 15 روز کاری |
4. چه شرایط پرداختی دارید؟
انتقال سیمی (T/T)
